Corsair Carbide series Installation Guide

SPEC-03
1817
FRANÇAIS
SPEC-03
carbide spec-03
STEP 01
carbide spec-03
STEP 03 / ps

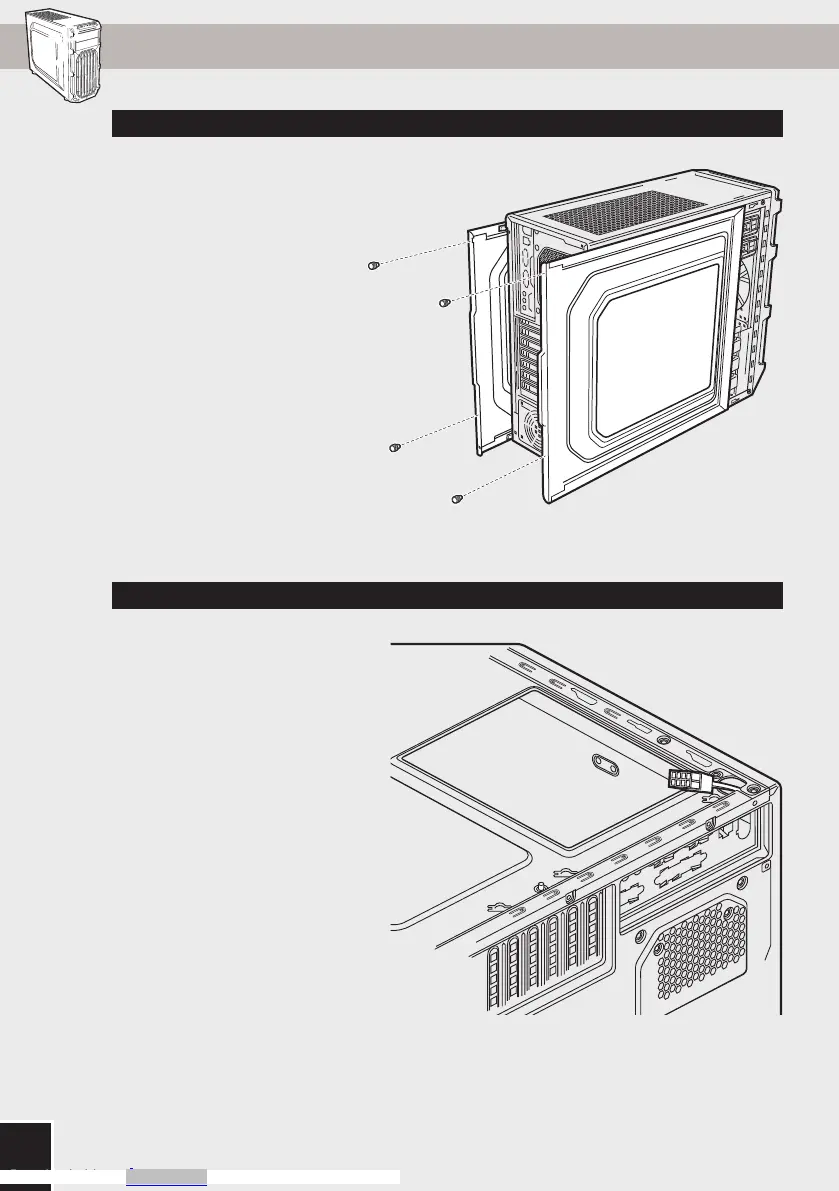

1. Retrait des panneaux latéraux
Retirez simplement les vis
de serrage et faites glisser
les panneaux latéraux vers
l’arrière pour les sortir.
Remarque: Corsair recommande
de retirer les deux panneaux
latéraux et de les mettre de
côté lors de la construction de
votre système, afin d’éviter tout
endommagement accidentel. Il est
recommandé d’enlever ces deux
panneaux interchangeables pour
créer plus de place.
Pour installer le câble plat à
broches 8/4 du processeur,
passez-le à travers le plateau
de la carte mère avant
d’installer cette dernière.
Seuls les câbles plats sont
compatibles et vous devez
séparer le câble en deux pour
qu’il rentre dans l’espace.
2. Utilisation de la découpe pour câble d’alimentation du processeur
3. Installation de la carte mère
Retirez les vis de serrage et
le(s) cache(s) d’emplacement
correspondant(s).
Installez la carte
complémentaire et fixez-la
avec les vis.
4. Installation des cartes PCI-E/PCI
Tout d’abord, installez le
blindage d’E/S de la carte
mère (reportez-vous au
manuel d’instructions de la
carte mère).
Alignez la carte mère
avec les entretoises
préinstallées.
Servez-vous des vis
fournies pour fixer la
carte mère au plateau.
b
carbide spec-02
STEP 02
1
2
Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.Downloaded from Arrow.com.

Corsair Carbide series Specifications

General

Type	Mid Tower
Motherboard Support	ATX, Micro-ATX, Mini-ITX
Material	Steel, Plastic
Expansion Slots	7
Front I/O Ports	1 x Headphone, 1 x Microphone
Radiator Support	120mm rear
Drive Bays	2 x 2.5", 2 x 3.5"
