15 16

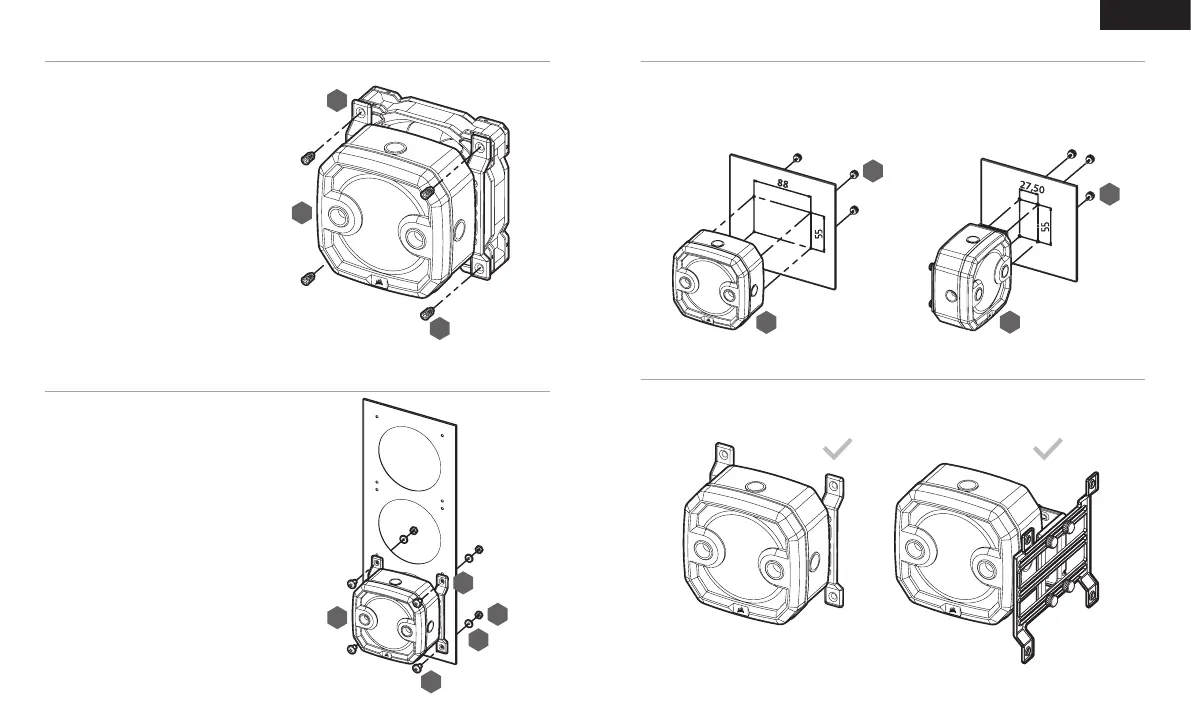

MONTAGE DU XD3 RGB SUR UN CORSAIR VENTILATEUR BOÎTIER
FRANÇAIS
Fixez l'XD3 RVB (A) à l'aide de la plaque d'adaptation
préinstallée pour le montage du ventilateur de
120mm ou de 140mm (C) au ventilateur à l'aide des
vis autotaraudeuses fournies (G).
Fixez l'XD3 RVB (A) à l'aide de la plaque d'adaptation
pour le montage du ventilateur de 120mm ou 140 mm
(C) sur l'ouverture du ventilateur. Utilisez les vis (J)
M4x8 mm fournies avec les rondelles (I) et les écrous
hexagonaux M4 (H).
MONTAGE DU XD3 RGB DIRECTEMENT SUR UN SLOT DE
VENTILATEUR BOÎTIER
L'XD3 RVB doit être installé verticalement (voir la figure ci-dessou).
MONTAGE DU XD3 RGB DIRECTEMENT SUR LA TÔLE DU BOÎTIER
ORIENTATION DE LA FIXATION DU XD3 RGB
A
A
K
K
G
C
A
J
I
H
C
Cherchez le modèle de découpe approprié dans le châssis qui convient au modèle de trou de 88mm x 55mm
(si vous fixez l'XD3 RVB directement) ou au modèle de trou de 27.5mm x 55mm si vous utilisez le support de
montage perpendiculaire.
S'il n'y a aucun modèle de trous disponibles, il est possible de percer les trous à l'aide d'un foret de
Ø3,4mm - Ø4mm. Fixez l'unité à l'aide de quatre vis à oreilles M3 (K).
A
