Fixez l'XD3 RVB (A) à l'aide de la plaque
d'adaptation pour le montage du ventilateur
de 120 ou de 140mm (C) sur la radiateur
CORSAIR XR à l'aide des vis courtes M4XP0.7
de 6mm (0.25˝) fournies avec le radiateur même
CORSAIR XR.
MONTAGE DU XD3 RVB SUR LE SUPPORT DE MONTAGE PERPENDICULAIRE MONTAGE DU XD3 RVB SUR LA PLAQUE D'ADAPTATION POUR
LE MONTAGE SUR LE VENTILATEUR
MONTAGE DU XD3 RGB SUR UN CORSAIR RADIATEUR
FRANÇAIS
Horizontal
Vertical
A
C
A
A
K
A
A
A
B
B
K
K
A
C
K
C
A

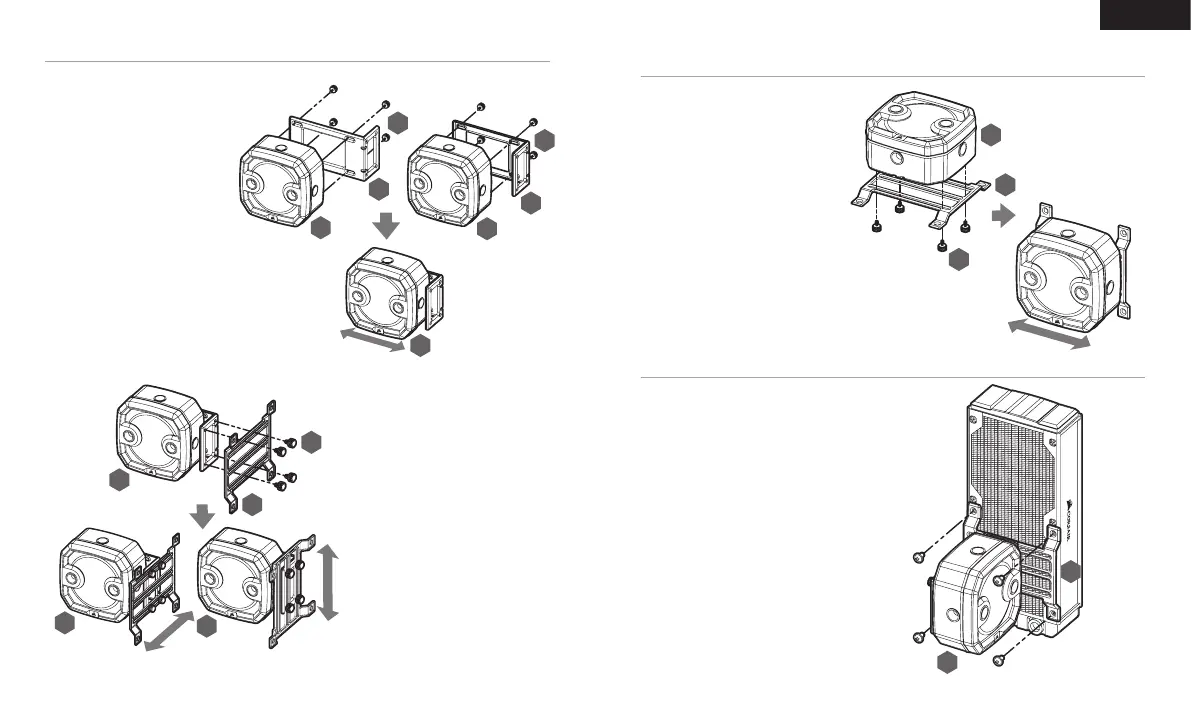

1. Fixez le support de montage
perpendiculaire (B) à la pièce XD3 RVB (A)
l'aide de quatre (4) vis à oreilles M3 (K).
2. Vous pouvez orienter le support de
montage perpendiculaire de deux
manières, ce qui lui permet un
mouvement libre le long de
l'axe orizontal.
1. Placez le XD3 RVB (A) sur la plaque
d’adaptation pour le montage du
ventilateur de 120mm ou 140mm (C).
Fixez l'XD3 RVB à la plaque d'adaptation
à l'aide de quatre vis à oreilles M3 (K).
2. Les supports d'adaptation du ventilateur
peuvent être fixés horizontalement ce
qui leur permet un mouvement libre le
long de l'axe horizontal.
3. Fixez l'XD3 RVB (A) avec le support
de montage perpendiculaire sur une
plaque d’adaptation pour le montage du
ventilateur de 120mm ou de 140mm (C)
à l’aide de quatre vis à oreilles M3 (K).
4. Les supports d'adaptation de ventilateur
peuvent être fixés horizontalement
ou verticalement, permettant ainsi un
mouvement libre le long de l'axe horizontal
ou vertical (en fonction de l'orientation).
