23 24
Befestigen Sie den XD3 RGB (A) mit der
vorinstallierten 120mm oder 140mm
Adapterplatter der Lüftungshalterung (C) an
dem CORSAIR XR Radiator mittels den von
CORSAIR XR für den Radiator vorgesehenen und
gelieferten 6mm (0,25˝) M4XP0.7 Schrauben.

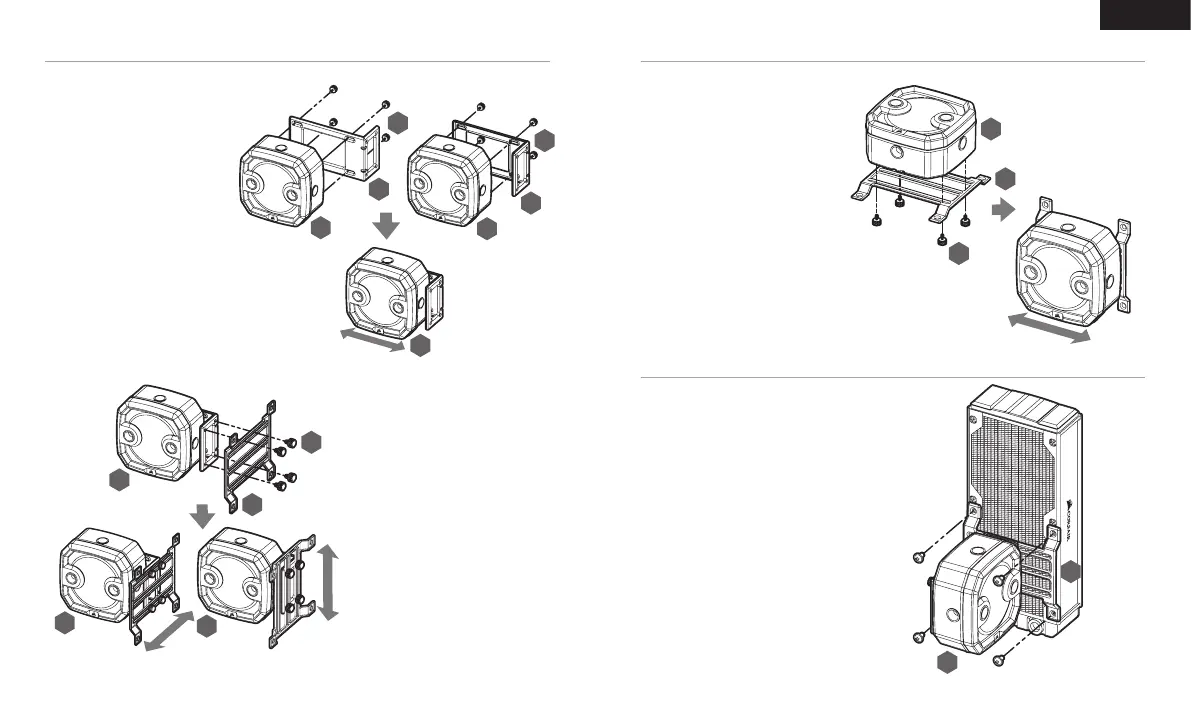

MONTAGE VON XD3 RGB AUF SANKRECHTEN BEFESTIGUNGSHALTER
MONTAGE DES XD3 RGB AN EINEN CORSAIR KÜHLER
DEUTSCH
Waagerecht
Senkrecht
A
C
A
A
K
A
A
A
B
B
K
K
A
C
1. Befestigen Sie die senkrechte
Montagehalterung (B) am XD3 RGB
(A) verwenden Sie dazu vier (4) M3
Flügelschrauben (K).
2. Die senkrechte Montagehalterung
können Sie auf zwei Arten ausrichten,
was Ihnen eine freie Bewegung
entlang der horizontalen
Achse ermöglicht.
3. Befestigen Sie den XD3 RGB (A) mit
der senkrechten Halterung auf einer
120mm oder 140mm Adapterplatte der
Lüfterhalterung (C) verwenden Sie dazu
vier M3 Flügelschrauben (K).
4. Den Adapter für die Lüfterhalterungen
können Sie horizontal oder vertikal
montieren, so dass eine freie Bewegung
entlang der horizontalen oder vertikalen
Achse (je nach Ausrichtung) möglich ist.
MONTAGE VON XD3 RGB AUF ADAPTERPLATTE FÜR VENTILATORMONTAGE
K
C
A
1. Setzen Sie den XD3 RGB (A) auf die
120mm oder 140mm - Adapterplatte
der Lüfterhalterung (C). Befestigen
Sie den XD3 RGB an der
Montageadapterplatte verwenden Sie
dazu vier M3 Flügelschrauben (K).
2. Den Adapter für die Lüfterhalterungen
können Sie horizontal montieren, so
dass eine freie Bewegung entlang der
horizontalen Achse möglich ist.
