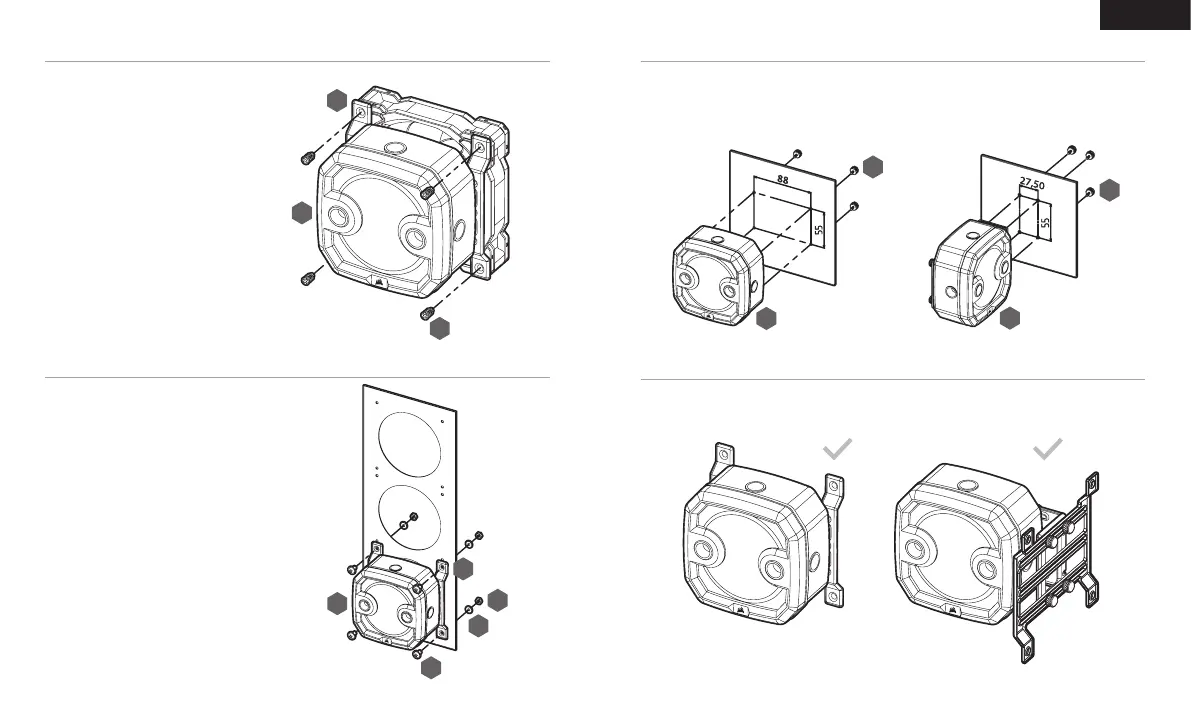

MONTAGE DES XD3 RGB AN EINEN GEHÄUSELÜFTER
DEUTSCH
Befestigen Sie den XD3 RGB (A) mit der
vorinstallierten 120mm oder 140mm Adapterplatter
der Lüftungshalterung (C) an einem Lüfter,
verwenden Sie dazu die vier beiliegenden
Blechschrauben (G) des Lüfters.
Der XD3 RGB muss vertikal installiert werden (siehe Abbildung unten).
MONTAGE DES XD3 RGB DIREKT AN DAS GEHÄUSEBLECH
XD3 RGB MONTAGEAUSRICHTUNG
G
C
Suchen Sie das passende Lochmuster für das 88mm x 55mm Lochmuster (bei direkter Montage des XD3
RGB) oder die 27.5mm x 55mm bei Verwendung der senkrechten Halterung.
Sollten keine Lochmuster zur Verfügung stehen, gibt es die Option Löcher mit einem Ø 3,4mm - Ø 4mm zu
bohren. Sichern Sie die Einheit durch Verschrauben der vier M3 Flügelschrauben (K)
Befestigen Sie den XD3 RGB (A) mit der
vorinstallierten 120mm oder 140mm Adapterplatte
der Lüfterhalterung (C) auf einer Lüfteröffnung des
Gehäuses. Verwenden Sie die beiliegenden M4x8mm
Schrauben (J) zusammen mit Unterlegscheiben (I)
und M4 Sechskantmuttern (H).
MONTAGE DES XD3 RGB AN EINEN GEHÄUSELÜFTERÖFFNUNG
A
J
I
H
C
A
A
K
K
A
