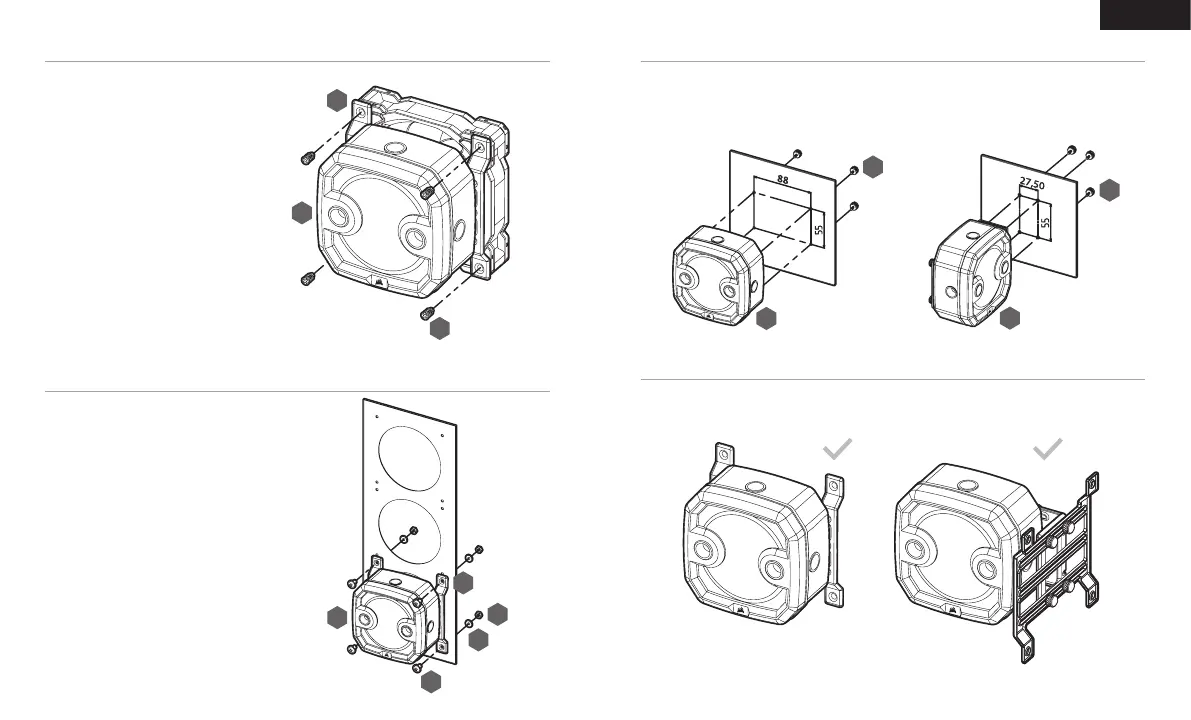

MONTAGGIO DELL'XD3 RGB SU UNA VENTOLA DEL CASE
ITALIANO
Fissare l’XD3 RGB (A) con la piastra di adattamento
da 120mm o 140mm (C) già montata alla ventola,
utilizzando le quattro viti autofilettanti (G) incluse
nella confezione.
Fissare l’XD3 RGB (A) con la piastra di adattamento
da 120mm o 140mm (C) già montata a un’apertura
per la ventilazione del telaio del computer. Utilizzare
le viti M4 da 8 mm (J), le rondelle (I) e le viti esagonali
M4 (H) incluse nella confezione.
MONTAGGIO DELL'XD3 RGB DIRETTAMENTE SU UNO SLOT DELLA
VENTOLA DEL CASE
L’XD3 RGB deve essere montato in posizione verticale (vedere figura sottostante).
MONTAGGIO DELL'XD3 RGB DIRETTAMENTE SULLA LAMIERA DEL CASE
ORIENTAMENTO DI MONTAGGIO DELL'XD3 RGB
G
C
A
J
I
H
C
Identificare nel telaio la serie di fori che corrispondono alle misure 88mm x 55mm (in caso di montaggio
diretto dell’XD3 RGB), o alle misure 27.5mm x 55mm se si utilizza la staffa di montaggio perpendicolare.
Se non sono disponibili fori per le misure richieste, è possibile eseguire i fori necessari utilizzando una punta
da Ø3,4mm - Ø4mm. Fissare l’unità con quattro viti a testa zigrinata M3 (K).
A
A
A
K
K
