37 38
FINALIZZAZIONE DELL'INSTALLAZIONE
ITALIANO
COLLEGAMENTO DELLA POMPA E UTILIZZO DELL'ILLUMINAZIONE
DIGITALE RGB INTEGRATA

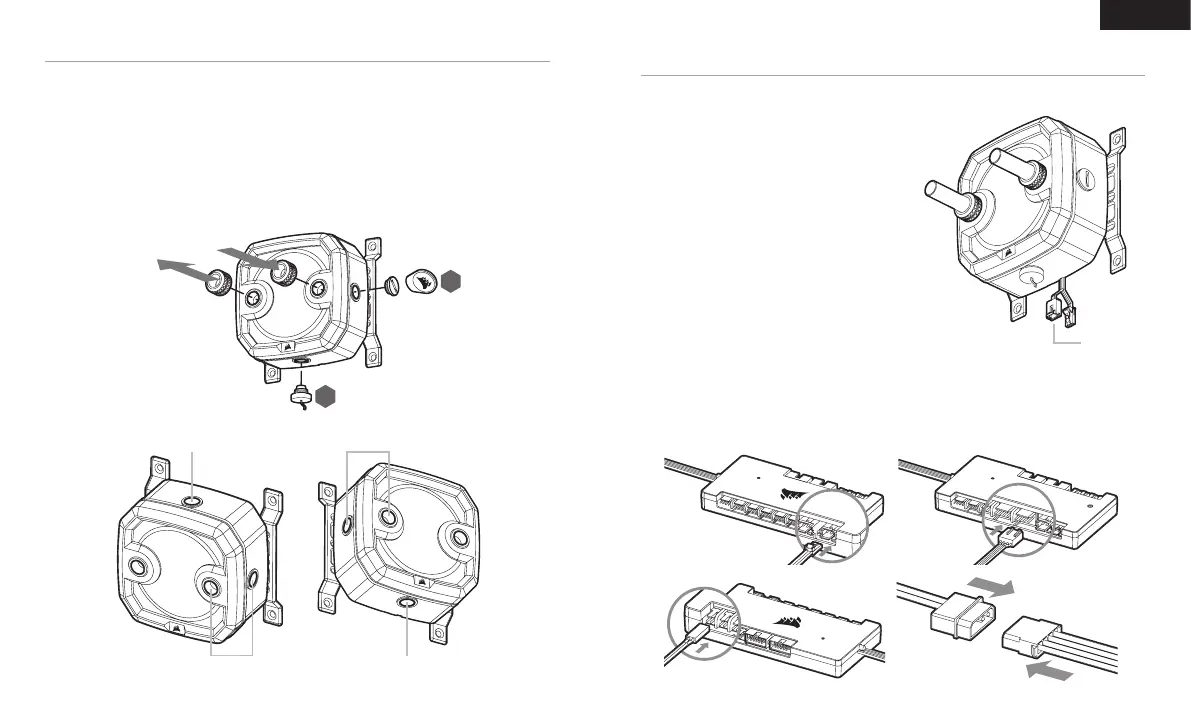

1. Installare i due (2) raccordi filettati CORSAIR XF G1/4 BSPP appropriati (non inclusi) nelle porte del
serbatoio e stringerli manualmente. Non utilizzare alcun attrezzo (ad esempio pinze) (Figura 1).
2. È obbligatorio utilizzare la porta anteriore sinistra come porta di USCITA/OUTLET e qualsiasi altra
porta inferiore come ingresso. La porta di INGRESSO/INLET (di ritorno) consigliata è contrassegnata
sull'immagine sottostante. Opzionalmente, è possibile utilizzare anche la porta G1/4 superiore con tubo
integrato come linea di INGRESSO/INLET (di ritorno) (Figura 2 e 3).
3. Installare la spina sensore di temperatura CORSAIR G1/4 (F) nella porta G1/4 situata alla base dell'unità.
Non installare il sensore di temperatura su nessuna delle porte superiori.
4. Chiudere le restanti tre (3) porte aperte (non utilizzate) con le spine CORSAIR G1/4 in dotazione e serrarle
utilizzando una moneta (Plug Tool) (L). Non utilizzare il cacciavite in quanto può danneggiare la superficie
delle spine.
Figura 2
Figura 4
Figura 3
Figura 1
Figura 5
È necessario un CORSAIR iCUE Commander PRO o un Lighting
Node PRO (uno dei due) al fine di utilizzare l'illuminazione RGB
integrata sull'XD3 RGB. Il software CORSAIR iCUE viene utilizzato
per programmare gli effetti visivi. CORSAIR iCUE Commander
PRO è necessario per il controllo automatico della pompa e per il
monitoraggio della temperatura del liquido utilizzando la suite
software iCUE.
La pompa-serbatoio XD3 RGB può essere collegata al
controller CORSAIR appropriato direttamente o
collegata in daisy chain (a margherita) ad un altro/
i componente/i CORSAIR con RGB indirizzabile.
1. Identificare il connettore RGB corretto sull'unità
serbatoio-pompa (Figura 1).
2. Inserire il connettore RGB in una porta CORSAIR iCUE
Commander PRO o nella porta Lightning Node PRO (Figura 2).
3. Scaricare e installare la suite software CORSAIR iCUE dal
seguente sito web: https://www.corsair.com/icue. Configurare gli
effetti visivi e di luce seguendo il manuale per il software iCUE.
4. Collegare il connettore della ventola a 4 pin della pompa
dell'XD3 RGB alla Porta della ventola n. 6 del CORSAIR iCUE
Commander PRO (Figura 3).
5. Collegare il sensore di temperatura dell'XD3 RGB alla Porta della
temperatura n. 1 del CORSAIR iCUE Commander PRO (Figura 4).
6. Collegare il cavo di alimentazione principale dell'XD3 RGB collegando
un connettore Molex a 4 pin dall'alimentatore (Figura 5).
PSU
XD3 RGB
SCARICO
Porta di
RIEMPIMENTO
Da utilizzare
come SCARICO
Sensore di
temperatura
Può essere utilizzata
come INGRESSO
F
L
Figura 1
Figura 2 Figura 3
INGRESSO
Attacco
diretto
(DANS)
Collegamento
a margherita
(al SUCCESSIVO)
