Corsair HYDRO X Series User Manual

53 54
Короткими винтами M4XP0.7 длиной 6mm
(0,25˝), поставленными в комплекте с радиатором
CORSAIR XR, прикрепите XD3 RGB (A) с уже
установленной промежуточной монтажной плитой
вентилятора размером 120mm или 140mm (C) к
радиатору CORSAIR XR.
ПРИКРЕПЛЕНИЕ XD3 RGB К ПЕРПЕНДИКУЛЯРНОМУ КРЕПЕЖНОМУ КРОНШТЕЙНУ ПРИКРЕПЛЕНИЕ XD3 RGB К ПРОМЕЖУТОЧНОЙ МОНТАЖНОЙ ПЛИТЕ ВЕНТИЛЯТОРА
МОНТАЖ БЛОКА XD3 RGB К РАДИАТОРУ
PУССКИЙ
Горизонтальный
Вертикальный
A
C
A
A
K
A
A
A
B
B
K
K
A
C

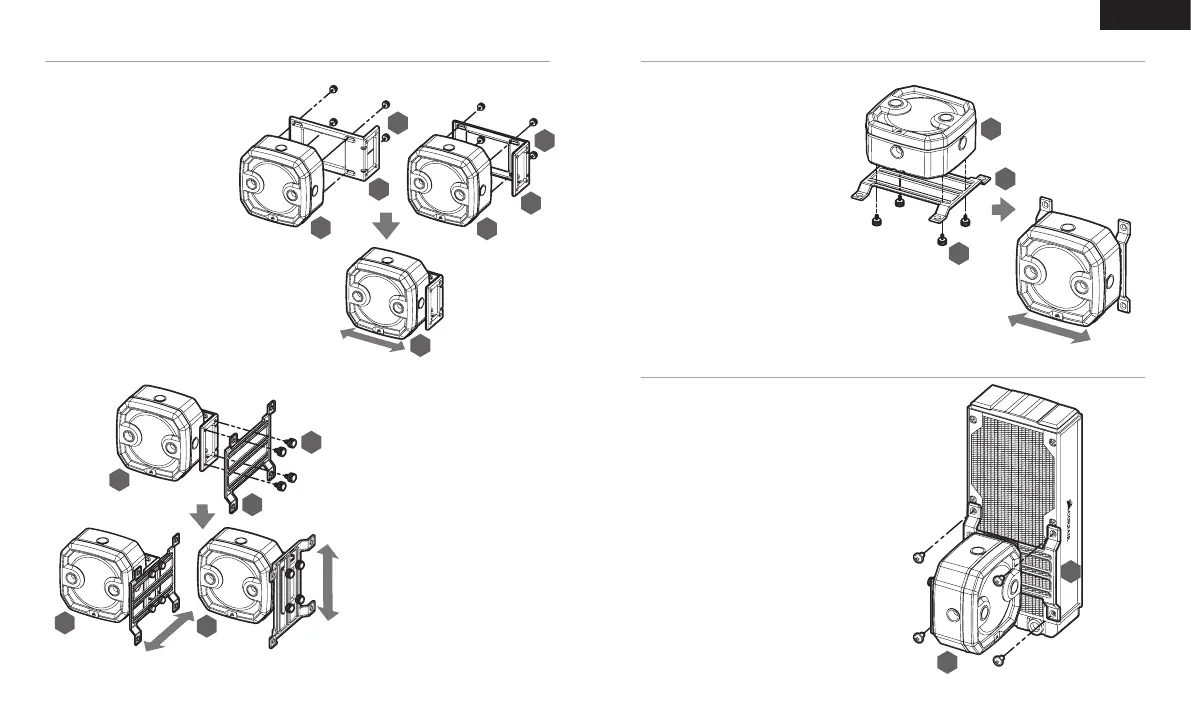

1. С помощью четырех (4) винтов М3
(K) с накатной головкой прикрепите
перпендикулярный крепежный
кронштейн (B) к XD3 RGB (A).
2. Перпендикулярный крепежный
кронштейн можно ориентировать
двумя способами. Он позволяет
детали свободно перемещаться
вдоль горизонтальной оси.
3. С помощью четырех винтов М3 (K) с
накатной головкой закрепите XD3 RGB
(A) с перпендикулярным крепежным
кронштейном к промежуточной
монтажной плите (C) вентилятора
размером 120mm или 140mm.
4. Кронштейны переходника вентилятора
можно монтировать в горизонтальном или
вертикальном положении; это позволяет
детали свободно перемещаться вдоль
горизонтальной или вертикальной оси (в
зависимости от ориентации).
K
C
A
1. Установите XD3 RGB (A) на
промежуточную монтажную плиту (C)
вентилятора размером 120mm или
140mm. С помощью четырех винтов М3
(K) с накатной головкой прикрепите
XD3 RGB к промежуточной
монтажной плите.
2. Кронштейны переходника вентилятора
можно монтировать в горизонтальном
положении; это позволяет детали
свободно перемещаться вдоль
горизонтальной оси.
