55 56

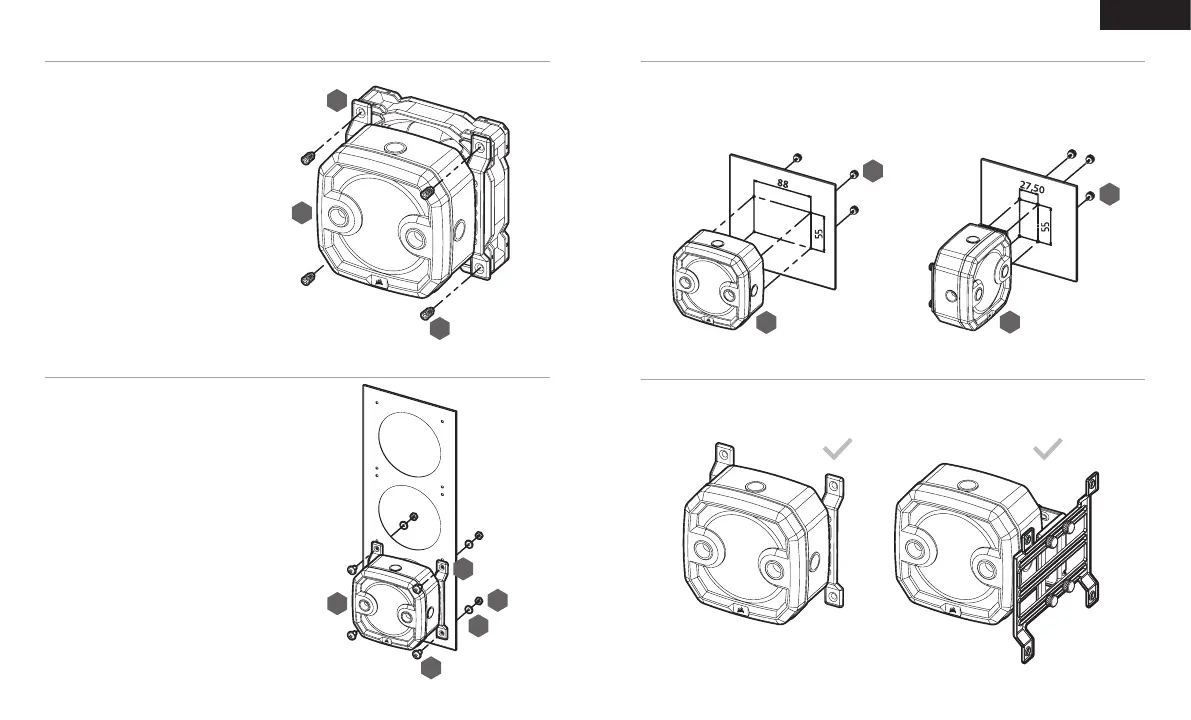

МОНТАЖ БЛОКА XD3 RGB К КОРПУСУ ВЕНТИЛЯТОРА
PУССКИЙ
С помощью четырех поставленных в комплекте
самонарезающихся винтов (G) вентилятора
прикрепите XD3 RGB (A) с уже установленной
промежуточной монтажной плитой вентилятора
размером 120mm или 140mm (C) к вентилятору.
XD3 RGB необходимо установить вертикально (см. рисунок ниже).
МОНТАЖ БЛОКА XD3 RGB НЕПОСРЕДСТВЕННО К МЕТАЛЛИЧЕСКОМУ КОРПУСУ
МОНТАЖНАЯ ОРИЕНТАЦИЯ БЛОКА XD3 RGB
G
C
Расположите в шасси подходящую координатную сетку вырезных отверстий, в которой может разместиться
рисунок отверстий 88mm x 55mm, если XD3 RGB монтируется напрямую, или 27.5mm x 55mm, если
используется перпендикулярный крепежный кронштейн.
Если координатных сеток отверстий нет, можно отверстия просверлить сверлом диаметром 3,4mm - 4 mm.
Закрепите устройство четырьмя винтами М3 (K) с накатной головкой.
A
A
A
K
K
Закрепите XD3 RGB (A) с уже установленной
промежуточной монтажной плитой вентилятора
размером 120mm или 140mm (C) в отверстии для
вентилятора в корпусе. Используйте поставленные
в комплекте винты (J) M4x8 мм, шайбы (I) и
шестигранные винты M4 (H).
МОНТАЖ БЛОКА XD3 RGB НЕПОСРЕДСТВЕННО В СЛОТ КОРПУСА ВЕНТИЛЯТОРА
A
J
I
H
C
