Cosmo COS-244AGC Installation Manual

28 29
REQUERIMIENTOS LOCALES
IMPORTANTE: Cumpla con todos los códigos y
las ordenanzas aplicables� NO obstruya el flujo de
combustión y el aire de ventilación�
Es responsabilidad del instalador cumplir con los espacios
de instalación especificados en la placa de clasificación
del modelo/serial� La placa de clasificación del modelo/
serial está ubicada en el lado izquierdo de la estructura
del horno� A
bra la puerta del horno para ver la etiqueta�
Los elementos adicionales y las etiquetas de clasificación
de rango de potencia se pueden encontrar en el panel
posterior de la estufa�

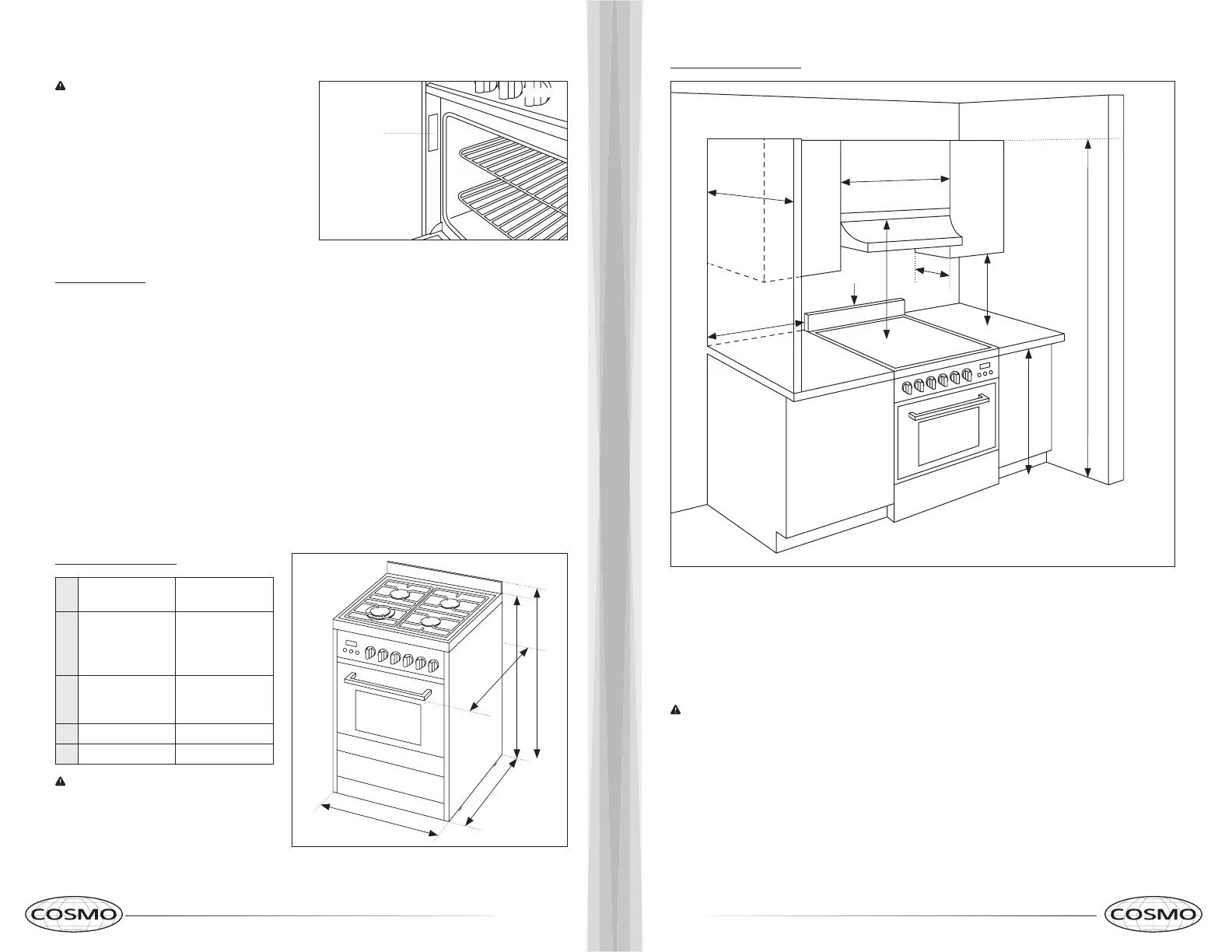

Figura 3
Figura 4
Placa de
clasificación
Información general
• Las instalaciones empotradas deben suministrar anexos completos de los lados y parte posterior de la estufa�
• NO selle la estufa a los lados de los gabinetes�
• Las dimensiones de abertura de los gabinetes que se muestran en la página 25 deben ser usadas�
• Las dimensiones dadas son los espacios mínimos�
• Todas las aberturas en la pared o piso donde la estufa se va a instalar deben ser selladas�
• El soporte antivuelco debe ser instalado al piso� Consulte la sección «Cómo instalar el soporte antivuelco» en
la página 29�
• Se requiere suministro eléctrico conectado a tierra� Consulte la sección «Requisitos eléctricos» en la página 26�
• Debe haber una conexión adecuada al suministro de gas� Consulte la sección «Requisitos del suministro de
gas» en la página 27�
• Póngase en contacto con un instalador calificado para verificar que el revestimiento de piso pueda soportar al
menos 200°F�
• Si la estufa se instala sobre alfombra utilice una almohadilla aislante o contrachapado de 1/4 debajo de la estufa�
Dimensiones del producto
a
b
d
e
c
a
Profundidad con la
manija
26-3/4” (68 cm)
b
Altura de la superficie
de cocción con las
patas de nivelación
atornilladas a ella�
35-1/2” (90 cm)
c
Altura total con las
patas de nivelación
atornilladas a ella�
37-3/5” (95,5 cm)
d Ancho 23-2/5” (60 cm)
e Profundidad 25” (63�5 cm)
NOTA: La estufa puede ser elevada
aproximadamente 1” (2,5 cm) ajustando las patas
de nivelación� El frente de la puerta y del cajón
se pueden extender más allá dependiendo del
estilo�
Figura 5
Dimensiones de los gabinetes
La dimensión de la abertura del gabinete es de 25” (64 cm) de profundidad de la encimera y 36” (91,4 cm) de altura
de la encimera�
a� De la parte más alta del gabinete a la encimera: 20” (50,8 cm)
b� Profundidad de la abertura: Máx� 25” (63,5 cm)
c� Ancho de la abertura: Mín� 23-2/5” (60 cm)
d� P
ara un espacio mínimo a la parte superior de la superficie de cocción de: 30” (76,2 cm)
NOTA: Mínimo 24” (61 cm) cuando la base del gabinete de madera o metal esté cubierto por no menos de 1/4”
(0,64 cm) con protector de placa cortafuego retardante de llama con lámina de acero no inferior que Nº 28 MSG,
de acero inoxidable 0,015” (0,4 mm), de aluminio 0,024” (0,6 mm) o de cobre 0,020” (0,5 cm)�
Espacio mínimo 30” (76,2 cm) entre la cocina y la base de un gabinete de metal o madera no cubierto�
e� Profundidad máxima del gabinete: 13” (33,02 cm)
f� La distancia mínima desde la parte superior de la superficie de cocción a la base del gabinete: 18” (45,72 cm)
g� Altura de la abertura: 35-2/5” (90 cm)
h� Instalada con distancia cero a los lados y en la parte posterior�
a
c
d
h
f
g
b
e
i
