38 39

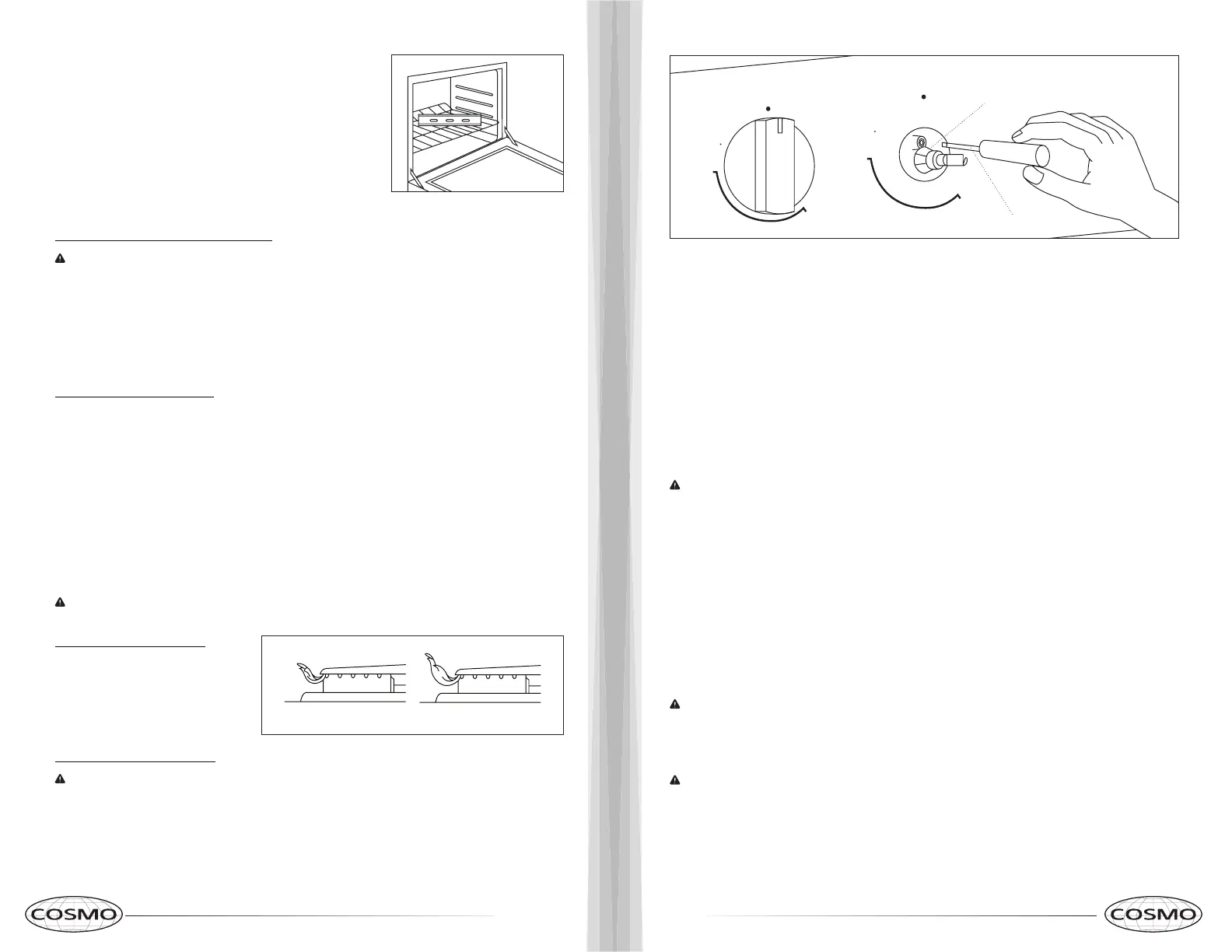

Figura 15
2� Colocar una parrilla estándar plana en el horno�
3� Coloque el nivel en la parrilla�
4� Utilice una llave para ajustar las patas niveladoras hacia arriba o
hacia abajo hasta que la estufa esté nivelada�
5� Una vez nivelada, empuje la estufa de vuelta a su posición� Verifique
para asegurar que la pata trasera esté ajustada en el soporte
antivuelco�
CÓMO VERIFICAR EL FUNCIONAMIENTO
Sistema de encendido electrónico del quemador
NOTA: La superficie de cocción y los quemadores del horno utilizan encendedores electrónicos en lugar de
pilotos permanentes�
• Encendido de la superficie de cocción: Cuando la perilla de control de la superficie de cocción se gira a
la posición «Lite», el sistema crea una chispa para encender el quemador� La chispa continúa, mientras la
perilla de control esté girada a la posición «Lite»�
• Encendido del horno: Cuando el control del horno sea girado a una posición deseada, se producirá chispazo y
enciende el gas�
Quemadores de superficie estándar
Presione hacia adentro y gire la perilla de control a la posición «Lite»� La llama deberá encenderse en no más de 4
segundos� La primera vez que un quemador es encendido, puede tomar más de 4 segundos para encender, debido
a la presencia de aire en las líneas de gas� Pruebe cada quemador en secuencia hasta que todos los quemadores
hayan sido revisados�
Qué hacer si los quemadores no se encienden correctamente:
1� Gire todas las perillas de control a la posición «Off» (apagado)�
2� Verifique que la estufa esté conectada� También compruebe que los interruptores no se hayan disparado o
el fusible de la casa no se haya fundido�
3� Verifique que las válvulas de cierre de gas estén fijadas a la posición abierta�
4� Compruebe que las tapas de los quemadores están correctamente posicionadas en cada base de quemador�
NOTA: Si el quemador continúa sin encender, entonces póngase en contacto son su distribuidor o compañía de
servicio autorizado para asistencia�
Figura 16
Cómo ajustar la altura de la llama
Ajuste la altura de las llamas del quemador
superior� La llama del quemador de la
superficie de cocción en «Low» (Bajo)
debe ser una llama azul constante de
aproximadamente 1/4” (0,64 cm) de alto�
Llama baja Llama alta
Cómo ajustar el quemador estándar
IMPORTANTE: Los ajustes se deben hacer con otros dos quemadores en funcionamiento, fijados a posición de
fuego medio� Esto previene que la fila superior de las llamas sean ajustadas muy bajas, resultando en que la llama
se extinga cuando otros quemadores estén encendidos�
Las llamas pueden ser ajustadas utilizando el destornillador de ajuste en el centro del vástago de la válvula� El
vástago de la válvula está localizado directamente detrás de la perilla de control�
MIN
MAX
MIN
MAX
LITE
LITE
OFF
OFF
Figura 17
Si la llama «Low» (Bajo) necesita ser ajustada:
1� Encienda un quemador y gire a la posición más baja�
2� Remueva la perilla de control�
a� utilice un destornillador plano pequeño para ajustar el tornillo por el vástago de la válvula de la
perilla de control�
b� Gire despacio el destornillador hasta que la apariencia de la llama sea la correcta�
3� Coloque de nuevo la perilla de control�
4� Pruebe la llama girando el control de «Low» (Bajo) a «High» (Alto), revisando la llama en cada posición�
5� Repita los pasos anteriores para cada quemador�
Vástago de la válvula
de la perilla de control
Destornillador plano
CONVERSIÓN DE GAS
ADVERTENCIA: Peligro de explosión
• Use una línea de suministro de gas nueva aprobada por CSA International�
• Instale una válvula de cierre�
• Apriete firmemente todas las conexiones de gas�
• Si está conectado a PL, haga que un técnico calificado se asegure de que la presión de gas no exceda una
columna de agua de 14” (36 cm)�
• Ejemplos de un técnico calificado incluyen: personal licenciado de servicio de sistema de calefacción,
personal autorizado de la compañía de gas, y personal autorizado para dar servicio�
• No seguir estas instrucciones puede resultar en muerte, explosión o incendio�
Esta estufa puede ser usada con gas natural o gas propano / PL� La estufa está manufacturada de la fábrica para
usarse con gas natural� Se suministra un juego para convertir gas propano / PL con su superficie de cocción� El juego
está marcado «Para conversión de gas propano / PL»�
NOTA: Cuando la superficie de cocción es convertida a gas propano / PL, se requiere un suministro de gas PL para
proveer un mínimo de 10” a un máximo de 14” de columna de agua al regulador de la superficie de cocción�
La conversión debe ser llevada a cabo por un técnico calificado de conformidad con el juego de instrucciones y con
todos los códigos / requerimientos locales�
PRECAUCIÓN: No seguir las instrucciones puede resultar en serias lesiones�
