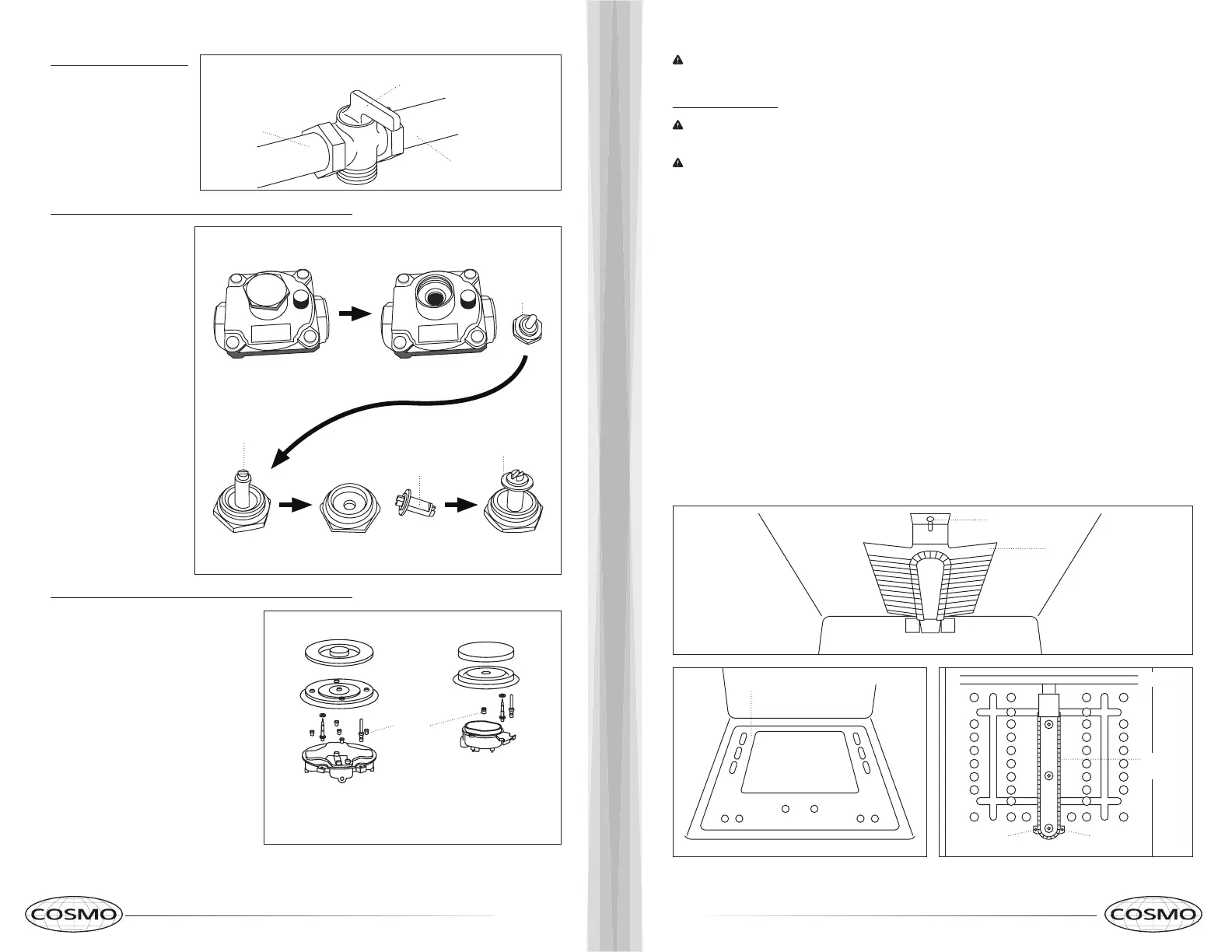

Figura 18
Cortar el suministro a la Estufa
1� Gire la válvula de cierre
manual a la posición de
cerrado�
2� Desenchufe la estufa
o desconecte la
electricidad�
Cómo convertir el regulador de presión de gas (gas natural a gas PL)
Válvula de cierre manual
en posición «cerrada»
A la estufa
Línea de suministro de gas
1� Gire la tapa del
contador del regulador
de presión de gas en el
sentido de las agujas del
reloj con una llave de
para retirarla�
2� Quite el pasador
de retenedor que
está actualmente
posicionado para usar
con gas natural�
3� Voltee el pasado de
retenedor y reinstale en
la tapa del regulador�
Ahora está en posición
para uso con gas PL�
4� Atornille el tapa del
regulador de nuevo en
el regulador y reajuste
el regulador al niple y al
niple de unión flare�
Figura 19
Tapa del
regulador
Pasador de
retenedor
Pasador de
retenedor
Pasador de
retenedor
Figura 20
Cómo convertir el regulador de presión de gas (gas natural a gas PL)
Quemador de tres
anillos 5 Orificios
Quemador auxiliar,
quemador semirrápido,
quemador rápido:
1 Orificio cada uno
Orificios
1� Quite las parrillas de los quemadores,
las tapas de los quemadores y los
cabezales de los quemadores�
2� Usando una llave de tuerca de 7 mm,
retire los orificios de los quemadores�
3� Instale los orificios adecuados
en reemplazo de los que fueron
retirados�
4� Reinstale las bases de los quemadores,
los cabezales y las parrillas superiores�
Asegúrese de que las tapas de los
quemadores estén correctamente
asentadas en los cabezales de los
quemadores�
NOTA: El quemador triple sólo tiene dos inyectores, un inyector instalado en el centro y otro instalado debajo de
la tapa� Para tener acceso al segundo inyector, retire los dos tornillos y la tapa�
Change Burner Orifices
IMPORTANTE: Lea detenidamente y observe cada etiqueta del orificio para ver la ubicación correcta� Ver la
Tabla de quemadores anteriormente en esta sección�
NOTA: Primero quite todos los orificios y luego comience a reemplazarlos� Esto ayudará a evitar la posibilidad
de que algunos no sean reemplazados�
Cambiar los orificios del quemador de asado:
1� Abra la puerta del horno y luego saque los bastidores y la bandeja del asador�
2� Desatornille los tornillos (1) en la parte delantera del quemador de asar y luego empuje hacia adelante el
quemador para quitarlo�
3� Con un destornillador de tuerca de 7 mm, retire los orificios del quemador�
4� Instale los orificios apropiados en las ubicaciones exactas�
5� Continúe en reversa para volver a instalar el quemador de asar�
Cambie los orificios del quemador de horneado:
1� Abra la puerta del horno y luego saque los bastidores y la bandeja del asador�
2� Retire la tapa inferior del quemador de horneado y ahora saldrá el quemador de hornear�
3� Desatornille los tornillos (2) en la parte delantera del quemador de hornear y luego tire hacia adelante el
quemador para quitarlo�
4� Con un destornillador de tuerca de 7 mm, retire los orificios del quemador�
5� Instale los orificios apropiados en las ubicaciones exactas�
6� Continúe en reversa para volver a instalar el quemador de asar�
Figura 22
Tornillo
Quemador
de broiler
Tapa inferior del quemador
de horneado
TornilloTornillo
Figura 23
Quemador
de horneado
Figura 21
