Cotech LS5T-52 - Montage

50
DEUTSCH
101 102 103 104
105
106
107
1081091010
1011
1012
1013
1014
1015
1016
1017
Lieferumfang
A. Holzspalter
B. Stützbein
C. Bedienungsanleitung
D. Tüte mit Schrauben und Stützbein (M8)
und Kolbenhubbegrenzer
Montage
Das Stützbein mithilfe dermitgelieferten
Schrauben montieren.

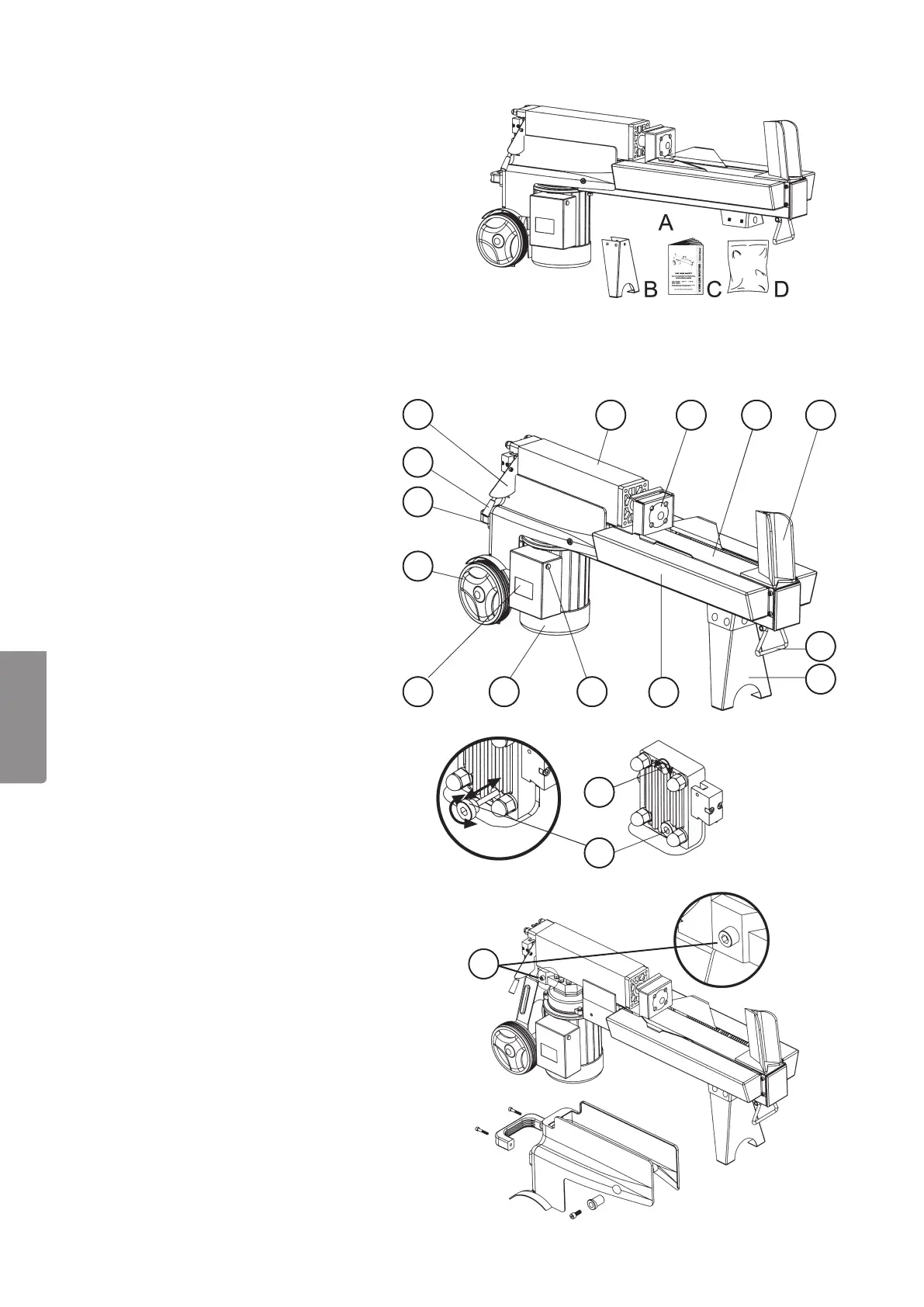

Produktbeschreibung
Bauteile
1. Öltank
2. Druckplatte
3. Arbeitstisch mit Seitenstützen
4. Spaltmesser
5. Hebe-/Zuggriff
6. Stützbein
7. Schutz über derRückfeder
8. Ein-/Ausschalter
9. Motor
10. Schalterkasten
11. Räder für kürzere Transportstrecken
12. Hebegriff
13. Bedienhebel
14. Schutz für Bedienhebel
15. Entlüftungsschraube
16. Ölablassschraube mit Ölmessstab
17. Druckbegrenzungsventil (unter dem
Gehäuse)
18. Kolbensteuerung (siehe nächste Seite)
19. Kolbenhubbegrenzer (siehe nächste Seite)
20. Verriegelungsstift (siehe nächste Seite)
