Vorbereitungen
1. Den Holzspalter auf einer ebenen und stabilen Arbeitsfläche in geeigneter Arbeitshöhe aufstellen.
2. Die Spaltlänge einstellen (siehe unten).
3. Das Netzkabel aneine Steckdose anschließen, am besten über einen Fehlerstromschutzschalter.
Bei derVerlegung des Kabels darauf achten, dass es bei derArbeit mit dem Holzspalter nicht beschädigt
werden kann.
4. Die Entlüftungsschraube (15) 3–4 Umdrehungen herausschrauben, sodass während des Betriebs ein
deutlicher Luftstrom zu spüren ist.
Bedienung
Einstellung der Spaltlänge
Der Holzspalter ist für Holz von einer Länge bis zu 52 cm vorgesehen.
1. Den Verriegelungsstift ander Kolbenstange hinter derDruckplatte entfernen.
2. Die Druckplatte zum Spaltmesser heranziehen, bis zwei Löcher in derinneren und äußeren Kolbenstange
übereinander liegen.
3. Den Verriegelungsstift zurücksetzen.

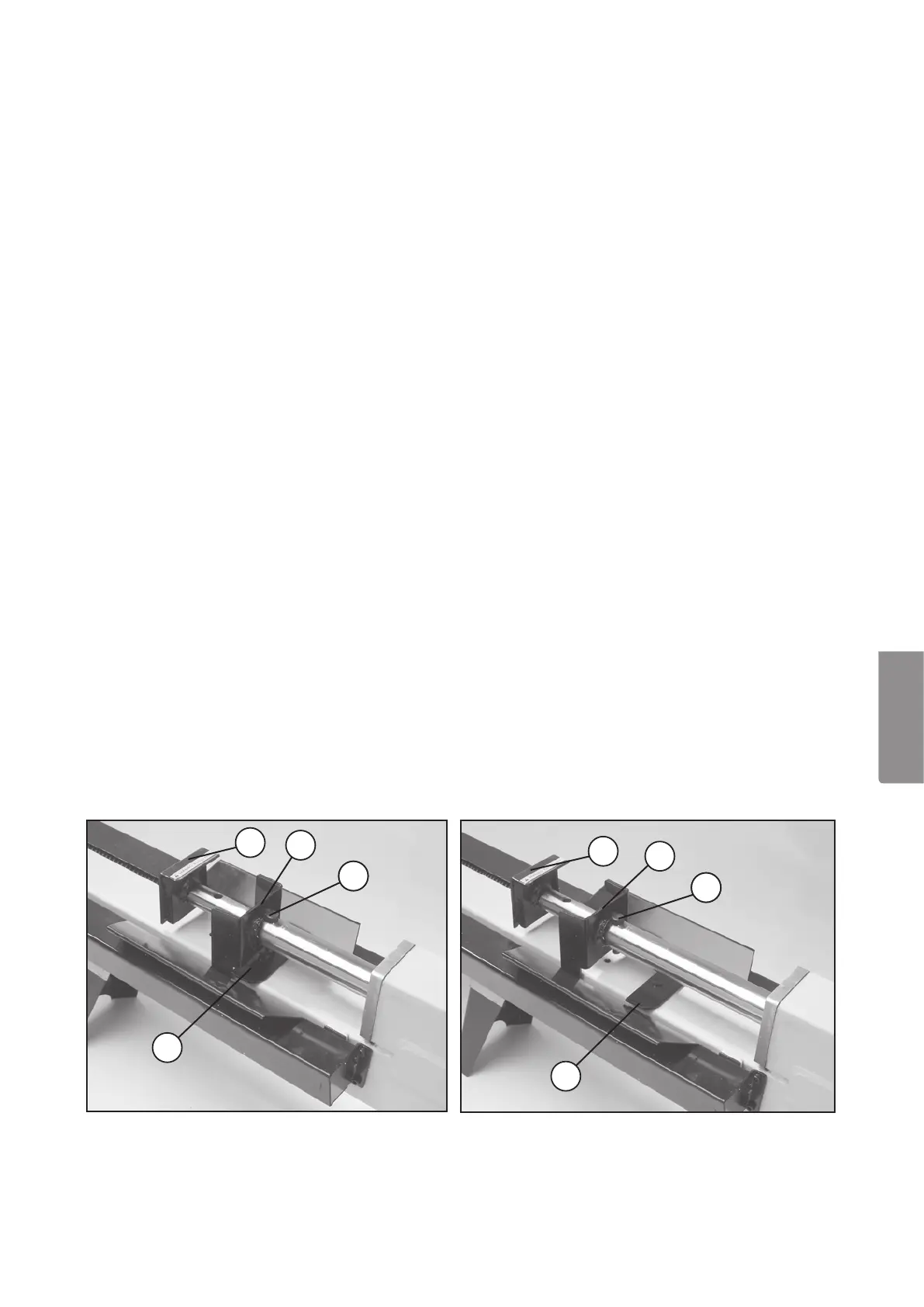

4. Für kürzere Holzlängen wird derKolbenhubbegrenzer* (siehe unten) verwendet, um den Bewegungsbereich
derKolbenstange zu verkürzen und schnellere Arbeitsmomente zu ermöglichen.
* Der Kolbenhubbegrenzer ist eine abnehmbare Vorrichtung, diedie Umkehrbewegung derKolbensteuerung
verhindert. Den Begrenzer nur bei kurzen Holzlängen anwenden.
1. Den Ein-/Ausschalter und den Bedienhebel drücken und den Kolben bis zu seiner äußeren Position gehen
lassen, den Ein-/Ausschalter loslassen, aber den Bedienhebel gedrückt halten.
2. Den Zapfen des Kolbenhubbegrenzers in eines derLöcher im Arbeitstisch platzieren.
3. Den Bedienhebel loslassen, sodass dieKolbensteuerung (18) vom Kolbenhubbegrenzer (19) gestoppt wird.
4. Die Spaltlänge durch Änderung derLänge derKolbenstange mithilfe derbeiden Löcher einstellen.
Achtung:
• Den Holzspalter nie mit dem Kolbenhubbegrenzer (19) vor derDruckplatte (2) anwenden, derBegrenzer
muss sich immer hinter derDruckplatte (2) befinden oder entfernt sein.
• Den Holzspalter nie ohne montierte Druckplatte (2), diemit dem zugehörigen Verriegelungsstift (20)
fixiert ist, anwenden.
