Électricité 15
Co nfiguraciones del interruptor
delmotor
Los motores de dos tensiones (motores que pueden operar tanto
a 115 como a 230 voltios) vienen configurados de fábrica a
230voltios. Use las instrucciones para configurar el motor para
que coincida con la fuente de alimentación.
Saque la tapa del motor
Cuando se conecta línea de 115 voltios, siga el procedimiento
indicado a continuación.
Deberá sacar la cubierta del motor para cambiar la configuración
de tensión.
La placa de bornes del motor (que se encuentra bajo la tapa del
motor) debe ser parecida a la ilustración de la Figura 4.
Có mo seleccionar 115 voltios con el selector de tensión
tipocuadrante
Para cambiar a 115 Voltios:
1. Verifique que la corriente eléctrica esté desconectada.
2. Gire el cuadrante hacia la izquierda (en dirección contraria
a las agujas del reloj) hasta que la ventana del cuadrante
indique 115.
3. Conecte los cables conductores de potencia a los bornes
conductores de potencia. Verifique que los cables estén
bienfijados.
4. Conecte el cable de puesta a tierra al tornillo verde de
puestatierra.
5. Vuelva a colocar la cubierta del motor.
Pase a la sección de Conexiones de Cableado a continuación.
Motor End Cover
End Cover Screws
4693 1011
Tornillos de la cubierta
Cubierta del motor

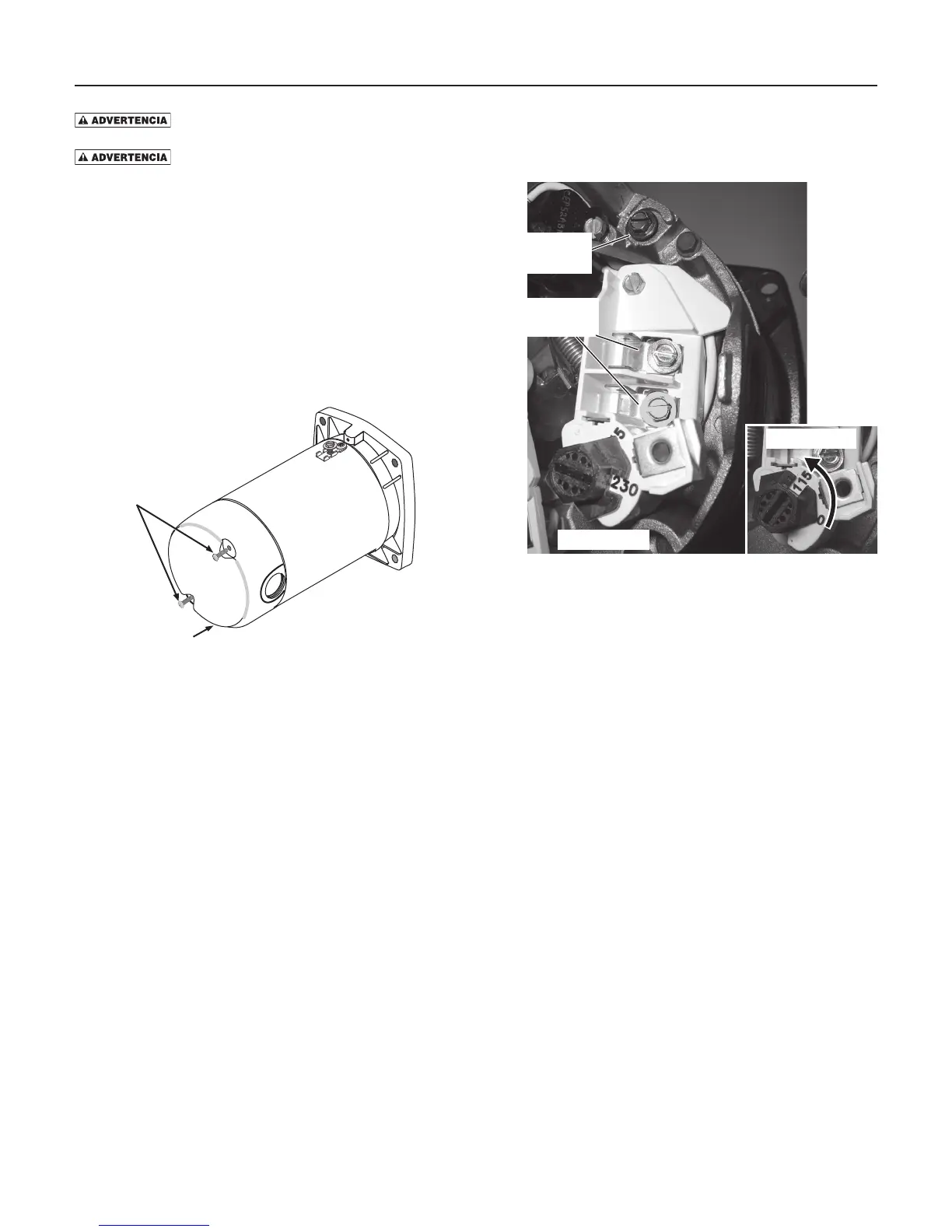

Figura 3 - Remoción de la cubierta del motor
Figura 4 - Configuración de tensión a 230 voltios,
tipo cuadrante; gire el cuadrante hasta que marque
115voltios. Introduzca una herramienta en la ranura
para hacer girar el cuadrante.
Power Supply
Terminals
Ground Wire
Terminal
For 115 Volt
For 230 Volt
5730 1107
Terminal de cable de
puesta a tierra
Para 115 voltios
Terminales de
suministro de energía
eléctrica
Para 230 voltios
Riesgo de choque eléctrico. Puede provocar choque, quemadura o muerte. Desconecte la corriente antes de trabajar en
la bomba, el motor, el conmutador a presión, o los cables.
Peligro de incendio. Nunca conecte un motor de 115 voltios a una línea de 230 voltios.
