9
MONTAJE, PASO 3

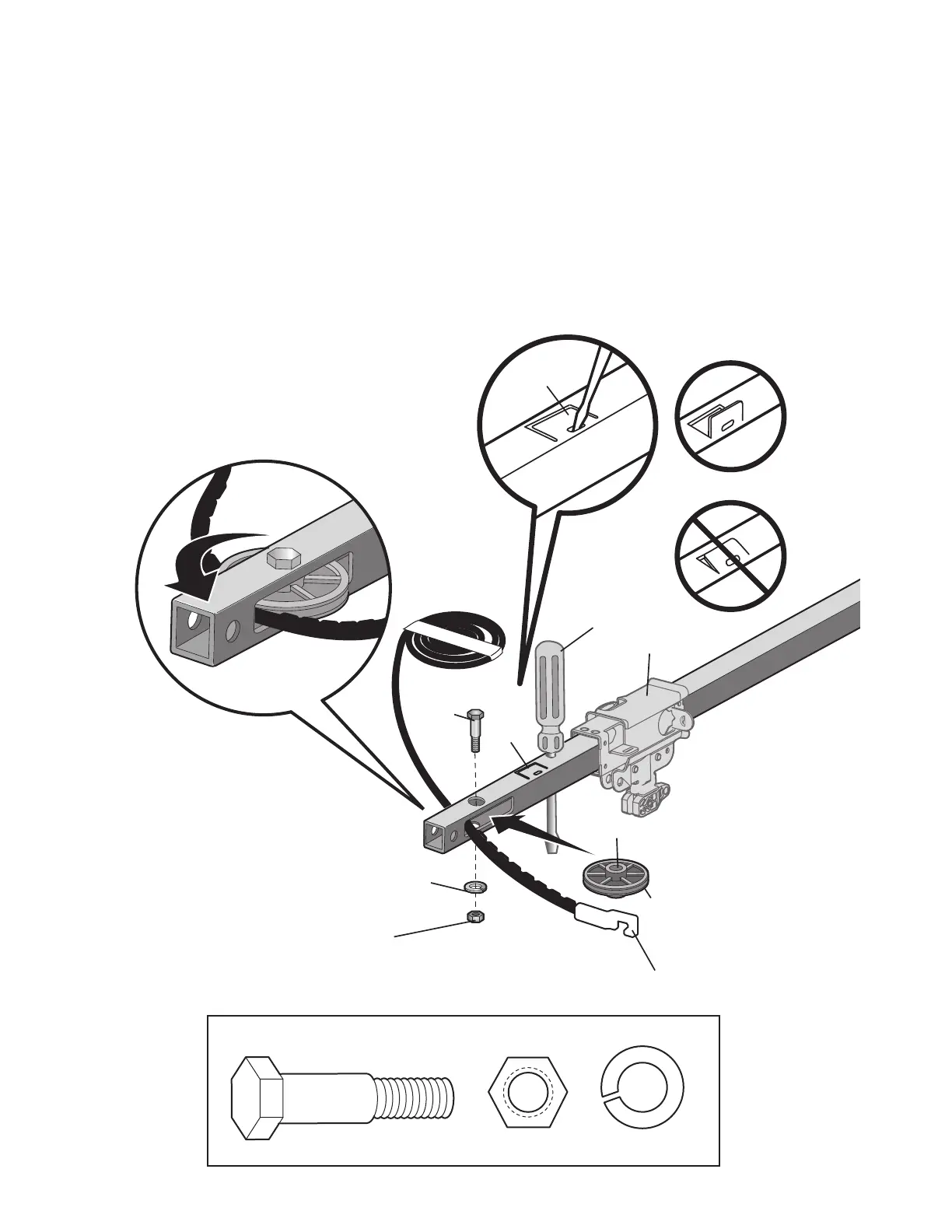

Instale la polea loca
1. Ponga la banda a un lado del riel como se muestra en la ilustración.
Tome el extremo del cable y pase por la ventana aproximadamente 30
cm (12 pulg.) Déjelo que cuelgue hasta que lleque al Paso 4 de
Montaje.
2. Retire la cinta de la polea loca.
3. Coloque la polea loca dentro de la ventana como se muestra en la
ilustración.
4. Inserte el perno loco desde la parte superior y a través del riel y la
polea. Apriete con una arandela y una tuerca de 3/8 de pulg. por
debajo del riel hasta que la arandela quede comprimida.
5. Haga girar la polea para cerciorarse de que da vuelta libremente.
6. Ubicar la pestaña del riel. La pestaña del riel se encuentra entre el
perno de la polea loca y el trolley, en la parte delantera del riel. Utilizar
un destornillador de punta plana para levantar la pestaña hasta que
quede en posición vertical (a 90°).
Tuerca de 3/8 de pulg.
Arandela de 3/8 de pulg.
Perno loco
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Perno
loco
Trole
Destornillador
Pestaña de riel
Pestaña
de riel
Engrase el interior de la polea
Polea loca
Conector del trole
Arendela de
3/8 de pulg.
Tuerca de
3/8 de pulg.
CORRECTO
INCORRECTO
