FRANÇAIS
14
régler le guide afin de pouvoir faire des RIGOLE ou des
travaux d’AMÉNAGEMENTPAYSAGER.
Pour modifier la position du guide
debord
Faire de l’aménagement paysager
Tirez le bouton du guide de bord vers les côtés pour
déverrouiller la languette du protecteur dans le sens de
la petite flèche. Levez le bouton vers le haut jusqu’à ce
l’encoche carrée inférieure dans le levier s’aligne avec la
languette sur le protecteur. Dans cette position, le guide
de bord est levé afin que l’outil puisse facilement le long
des bords de parterres de fleurs et d’arbustes et autour des
arbres en prévision de l’aménagement paysager ou le retrait
de plaques degazon.
Creuser des tranchées
Pour ramener le guide de bord en position inférieure,
tirez le levier vers les côtés et poussez le protecteur vers
le bas jusqu’à ce que la languette entre dans le trou du
leviersupérieur.
REMARQUE: Vous pouvez avoir besoin de pencher le
coupe-bordure vers l’arrière pour permettre au guide de
bord de se déplacer en position decreusage.
Lame (Fig. I)

DANGER : débrancher l’outiL. Attendre
l’immobilisation complète de lalame.
Fixer la lame
15
, les deux calest
16
, l’écrou à tête
hexagonale
17
et la rondelle conique dans l’ordre
illustré. Prière de vérifier l’installation de la lame avant
d’utiliser l’outil. La lame du coupe-bordure comporte
deux indicateurs d’usure afin de savoir quand remplacer
la lame. Lorsque la lame est usée jusqu’au petit trou à
chaque extrémité de celle-ci, elle procure une coupe
d’une profondeur de 6 mm (1/4 po) et il faut laremplacer.
Conseil : Afin de prolonger la durée de la lame, régler la
profondeur de coupe au minimum pour la première coupe
et augmenter le réglage de la profondeur à mesure que la
lame s’use.
Remplacement de la lame

DANGER : débrancher l’outiL. Attendre
l’immobilisation complète de lalame.

DANGER : la lame continue de tourner
pendant quelques instants après avoir relâché
l’interrupteur.
1. Desserrer l’écrou à tête hexagonale (9/16 po)
17
. Se
servir d’une clé de 1 po contre la rondelle extérieure
16
ou d’une pièce de bois de 2 po sur 4 po, au besoin, entre le
protecteur et la lame
15
pour empêcher cette dernière
debouger.
2. Installer la cale interne sur l’arbre; les « plats » du trou de
la cale doivent s’insérer sur ceux de l’arbre.
3. Tout en retenant la cale en place, placer la lame sur
l’arbre de la façon illustrée (FigureI).
4. Retenir la lame contre la cale et installer la cale
extérieure, toujours en alignant les « plats » de la cale sur
ceux de l’arbre.
5. Installer l’écrou à tête hexagonale et la rondelle conique,
puis les serrer à l’aide d’uneclé.

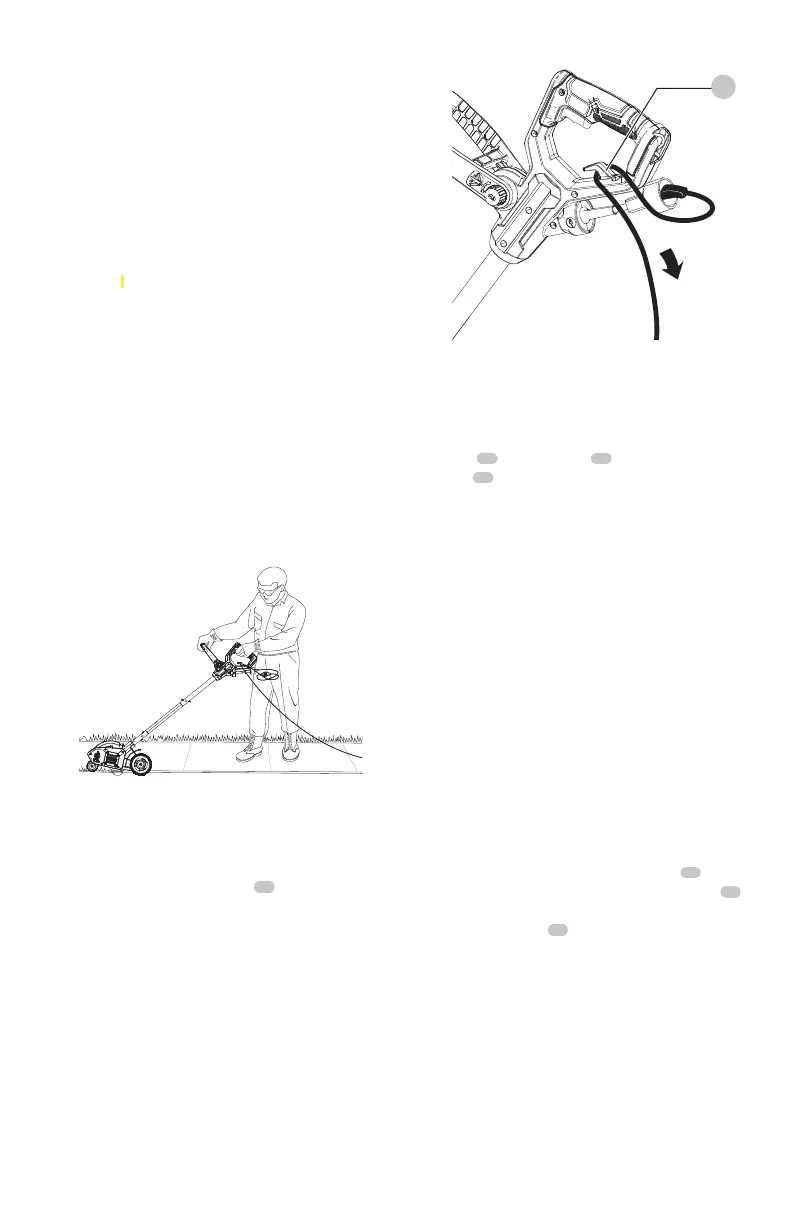

Fixation de la rallonge au coupe-bordure
(Fig. H)
La poignée de l’interrupteur comporte
11
un dispositif de
retenue du cordon intégré minimisant les contraintes sur
la rallonge. Pour s’en servir, il suffit de plier la rallonge de la
façon illustrée, à environ 30 cm (1 pi) de son extrémité, et
d’insérer la boucle au bout de la poignée. Fixer la boucle
ainsi formée par la rallonge sur l’ergot. Tirer doucement sur
la rallonge afin de s’assurer qu’elle est bien fixée dans la
poignée du coupe-bordure.
Éloigner la rallonge de l’utilisateur, de l’outil et de tout autre
obstacle en tout temps. Éloigner le cordon des sources de
chaleur, des flaques d’huile, de l’eau ou d’arêtestranchantes.
Fig.H
11
Fig.G
