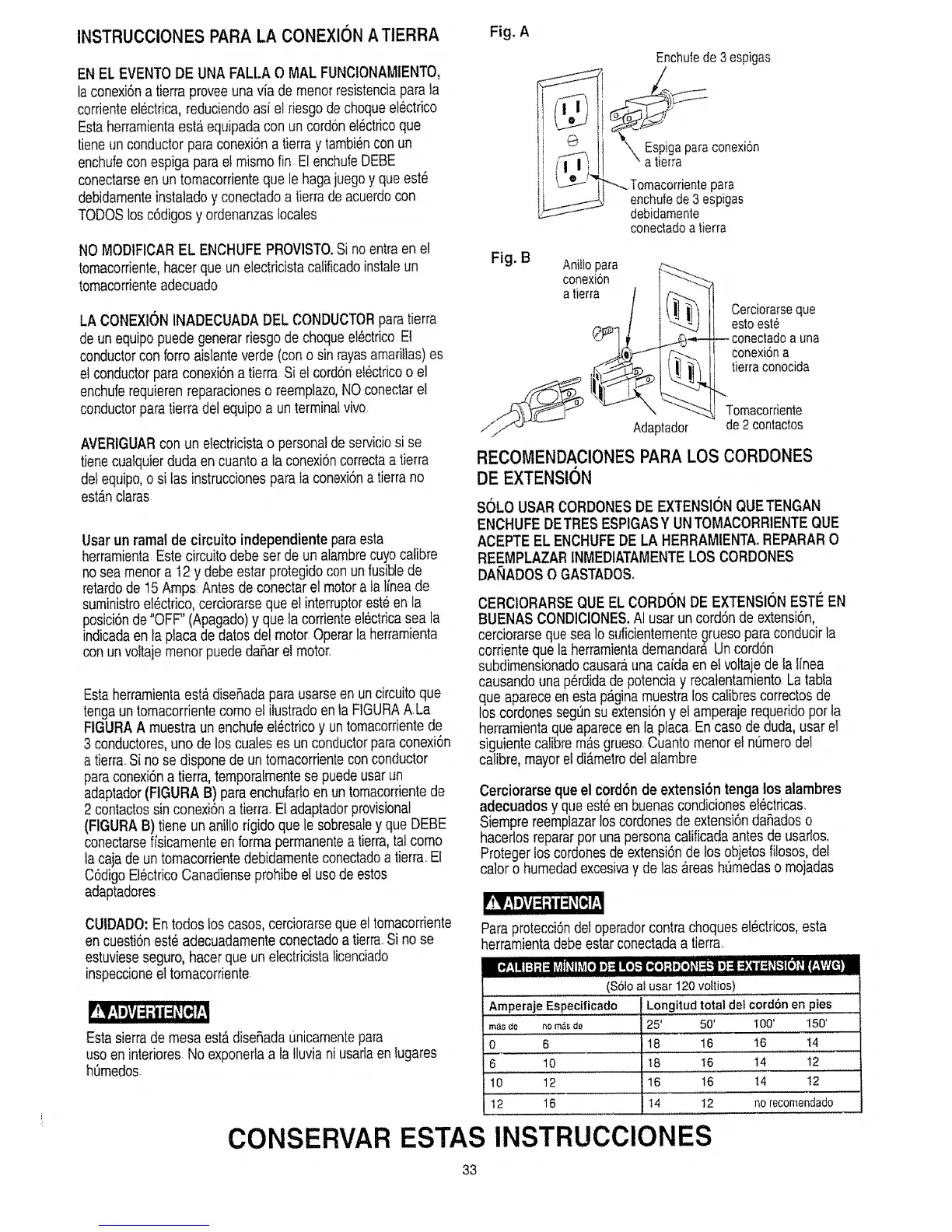

INSTRUCCiONES PARA LA CONEXlON ATtERRA Fig. A
ENEL EVENTODE UNA FALLA O MAL FUNCIONAMIENTO,
laconexi6n a tierra provee una via de menor resistenciapara la
corrienteelectrica, reduciendoasi el riesgo dechoqueelectrico
Esta herramientaest_ equipada con un cord6nel_ctricoque
tieneun conductor paraconexbn a tierra y tambiencon un
enchufecon espiga parael rnisrnofin. El enchufeDEBE
conectarseen un tomacorriente que le hagajuego y que est_
debidamenteinstafado y conectado a tierrade acuerdocon
TODOS losc6digos y ordenanzas locales
NOMODIFICAREL ENCHUFEPROVlSTO.Si no entraen el
tornacorriente,hacerque un electricistacalificadoinstaleun
tornacorrienteadecuado
LA CONEXlON INADECUADA DEL CONDUCTORparatierra
de un equipopuede generarriesgo de choqueel_ctrico El
conductorconforro aislanteverde (can o sin rayasamarillas) es
el conductorpara conexi6n a tierra Si et cord6netectricoo el
enchufe requierenreparacioneso reernplazo,NO conectar el
conductorpara tierra del equipo a unterminal vivo
AVERIGUARcon un electricistao personalde serviciosi se
tienecualquierduda en cuanto a la conexi6ncorrectaa tierra
detequipo,o si tas instrucciones para taconexi6na tierra no
est_n claras
Usar un rama! de circuito independiente paraesta
herrarnientaEste circuito debe set de un alarnbrecuyocalibre
no sea rnenora 12 y debe estar protegido conun fusiblede
retardode 15Arnps Antesde conectarel motora talinea de
suministroel6ctrico, cerciorarseque el interruptorest_ en la
posici6nde "OFF" (Apagado)y que la corrienteel_ctrica sea la
indicadaen ta ptacade dabs del motor Operar la herramienta
con un voltaje rnenorpuede dafiar el motor,
Esta herramientaest&diseflada para usarseen un circuitoque
tenga un tomacorrientecomo etilustradoen fa FIGURAALa
FIGURAA rnuestraun enchufe el_ctricoy un tomacorrientede
3 conductores,uno de los cuafes es un conductorparaconexi6n
a tierra.Si no sedispone de un tomacorrientecon conductor
para conexi6na tierra, temporalmentese puede usarun
adaptador(FtGURA B) para enchufarloen un tornacorrientede
2 contactossin conexi6n a tierra.E! adaptadorprovisional
(FIGURA B) tiene un anillo figido que le sobresaleyque DEBE
conectarseffsicarnente en forma perrnanentea tierra,tal como
tacajade un tomacorriente debidamente conectadoa tierra.El
C6digoEI6ctricoCanadiense prohibeel uso de estos
adaptadores
CUIDADO: En todos los casos, cerciorarseque el tomacorriente
en cuesti6nest_ adecuadamenteconectado a tierra Si no se
estuvieseseguro, hacer que un electricista ticenciado
inspeccioneel tomacorriente
Esta sierrade mesa est&diseflada Linicarnentepara
usoen interiores Noexponertaa la tluvia ni usafla en Iugares
hSmedos
Enchubde 3espigas
Espigaparaconexi6n
a tierra
_--_Tomacorrientepara
enchufede 3 espigas
debidamente
conectadoa '[ierra
Fig. B Aniltop,ara __..---....._
conexton 1 "----_-'_
/ II!ll_l ll Cerciorarseque
Ci._- l I '<-_'_) i[ estoeste
._e"i'_f_ It conexi6na
__ _ !] _'_ If tierra conocida
./'_,'_;!T_ u'_ _ "..... _ Tomacorfiente
/_J'_"-_- Adaptador de2 contactos
RECOMENDAClONESPARA LOS CORDONES
DE EXTENSION
SOLO USAR CORDONESDE EXTENSI(]N QUETENGAN
ENCHUFE DETRES ESPIGASY UNTOMACORRIENTEQUE
ACEPTE EL ENCHUFEDE LA HERRAMtENTA,REPARAR O
REEMPLAZAR tNMEDIATAMENTELOS CORDONES
DAt_ADOSO GASTADOS,
CERClORARSEQUE EL CORDON DE EXTENSI(]N ESTE EN
BUENAS CONDIClONES.AI usar un cord6n de extensi6n,
cerciorarsequesea lo suficienternentegrueso para conducir la
corrienteque la herrarnientademandara Un cord6n
subdirnensionadocausar_una caida en el voltaje de la Iinea
causando una p6rdidade potencia y recatentamiento,La tabla
que aparece en esta p_ginamuestra los calibres correctosde
los cordones seg_nsuextensi6n y el amperaje requerido pot la
herramienta que apareceen la placa En caso de duda, usar el
siguiente calibremas grueso Cuanto rnenorel n_rnerodel
calibre, mayor etdi_metrodel alambre
Cerciorarse que el cord6nde extensi6n tenga los alambres
adecuados y que est_en buenascondicionesei6ctficas,
Siempre reempiazarloscordones de extensi6ndaflados o
hacerlos repararpot una persona calificadaantes de usarlos,
Protegerloscordonesde extensi6nde los objetos fi!osos,del
calor o humedadexcesivay de las _,reashSmedaso rnojadas
Para protecci6nde!operadorcontra choques el_ctricos,esta
herramientadebe estar conectada a tierra.
....................... I ,,,I,, _ ii :
R_;! It]:1;I_i L_rjiJ_Jl_'r_[el s,]:diITo].,,."[e,[o];|i[e]_t_1 I] 4 _:i l _ __11_]_lf."_ _i_-I
(S61oai usar 120 voltios)
Amperaje Especificado Longitud total del cord6n en pies
m_sde n_m_de 25' 50' I00' 150'
0 6 18 16 16 !4
6 10 !8 16 14 12
10 12 16 16 14 I2
12 16 !4 12 no recomendado
CONSERVAR ESTAS INSTRUCClONES
33
