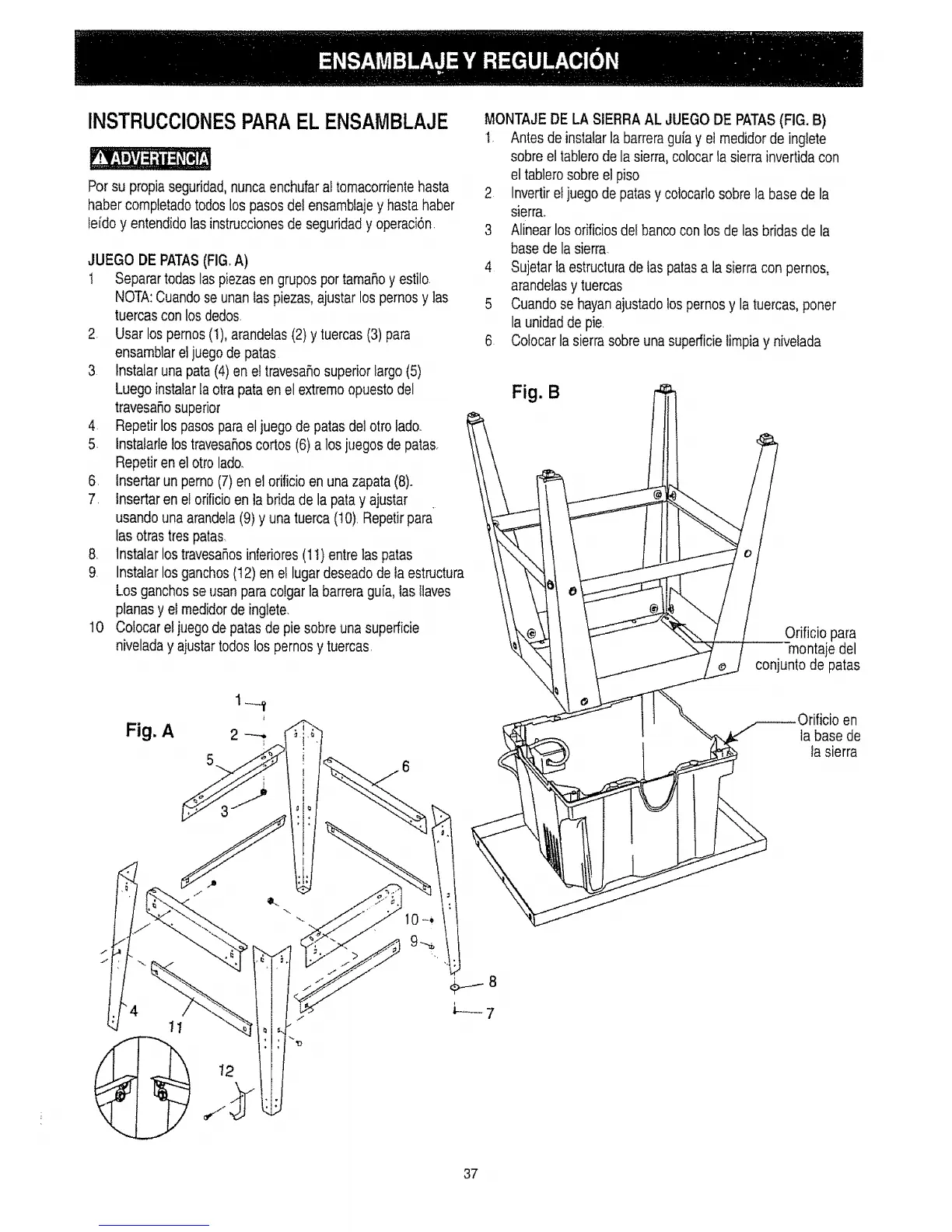

INSTRUCCIONESPARAEL ENSAMBLAJE
For su propia seguridad,nunca enchufarat tomacorrientehasta
haber completadotodoslos pasosdel ensambiajey hasta haber
feidoy entendidolas instruccionesde seguridad y operaci6n
JUEGO DE PATAS(FIG,A)
! Separar todas laspiezasen grupospor tamaRoy estilo
NOTA:Cuando se unanIas piezas,ajustar los pernosy las
tuercascon los dedos
2. Usar lospernos(!), arandetas(2) y tuercas (3) para
ensamblar eljuego de paras
3 lnstalar una pata (4) en ettravesaflo superiorlargo (5)
Luego instalarla otra pataen el extremo opuestodel
travesa5osuperior
4. Repetirlos pasos parael juego de paras del otto fadoo
5 lnstalarle los travesaSoscortos (6) a los juegos de paras.
Repetiren el otto lado.
6. lnsertar un perno (7) en elorificio en una zapata (8).
7. lnsertar en el orificioen ta brida de la pata y ajustar
usandouna arandela(9) y una tuerca (10).Repetirpara
lasotras tres patas.
8. lnstalar lostravesaSosinferiores(11)entre las paras
9. Instatarlos ganchos (t2) en el lugardeseadode ta estructura
Los ganchosse usan para colgar la barreraguia, lasllaves
planasy el medidorde inglete.
10 Colocar eljuegode parasde pie sobreuna superficie
niveladay ajustartodos los pernos y tuercas.
MONTAJEDE LA SIERRAAL JUEGO DE PATAS(FIG. B)
1. Antes de instalarla barreraguiay el medidor de ingtete
sobre el tablerode la sierra,colocarla sierra invertida con
el tablerosobre el piso
2 Invertirel juego de patas y co]ocarlosobrela base de la
sierra°
3 Alinear losorificiosdel banco con los de las bridas de la
base de la sierra.
4 Sujetarta estructurade tasparasa la sierra con pernos,
arandetasy tuercas
5 Cuando se hayan ajustadolos pernosy la tuercas, poner
la unidadde pie.
6 Colocar la sierra sobre unasuperficie fimpiay nivelada
Fig. B
Orificio para
montaje del
conjunto de patas
el]
ia base de
tasierra
11
37
