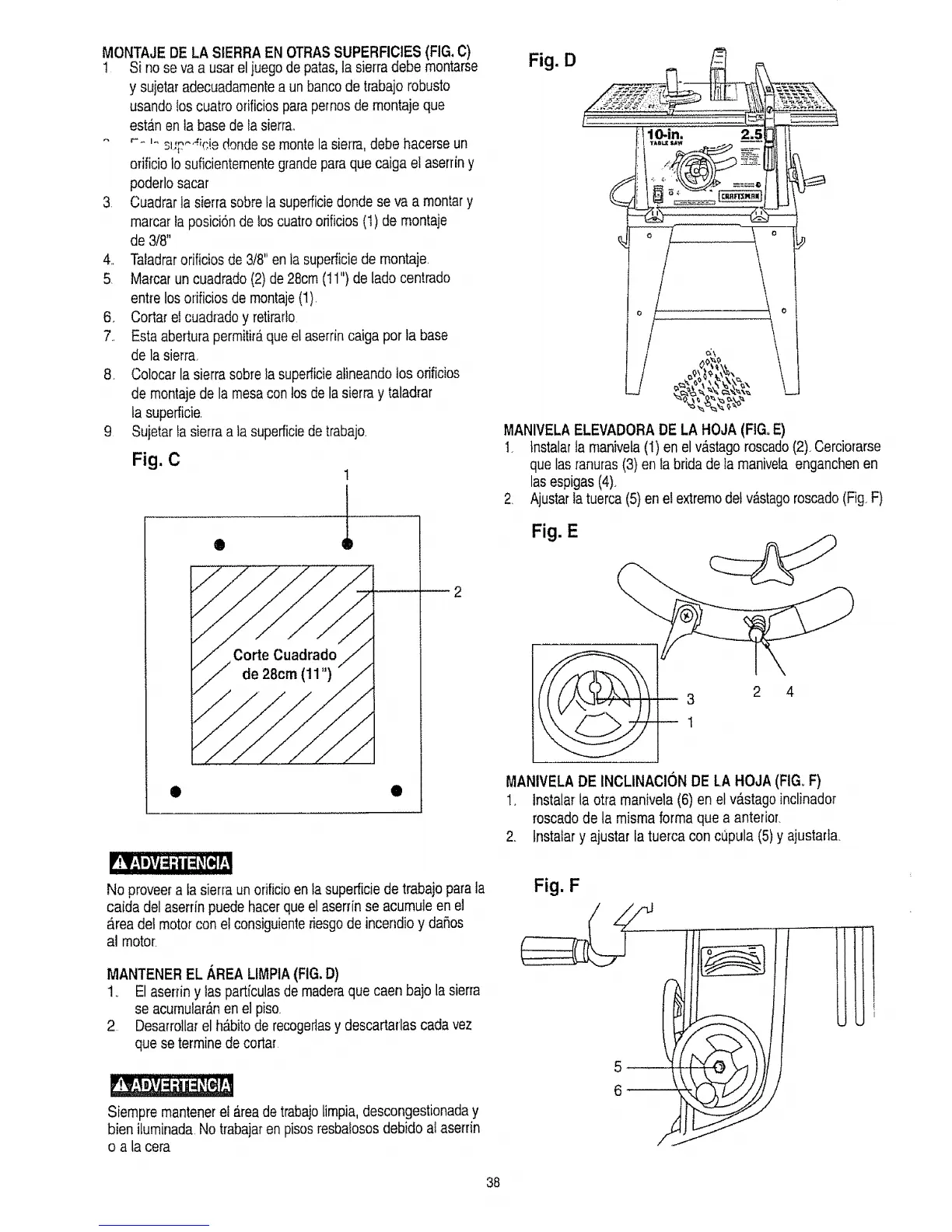

MONTAJE DE LA SIERRA EN OTRAS SUPERFICIES(FIG.C)
1 Si no se va a usar el juego de patas,la sierradebe montarse
y sujetar adecuadamentea un bancode trabajo robusto
usando loscuatro orificios parapernos de montaje que
est_n en la base de lasierra..
,'-_,___,,-,_,m_,..... o donde se monte la sierra,debe hacerse un
orificio lo suficientementegrandepara que caiga etaserrin y
poderlo sacar
3 Cuadrar la sierra sobre ta superficb donde se va a montar y
marcar ia posicion de los cuatroorificios(1) de rnontaje
de 3/8"
4., Taladrarorificios de 3/8"en ia superficiede montaje.
5 Mamar un cuadrado (2) de28cm (t 1") de lado centrado
entre losorificios de montaje(1).
6. Cortar eI cuadradoy retirarfo
7.. Esta abertura permitir_,que el aserrin caiga por tabase
de la sierra.
8. Colocar la sierra sobrela superficieatineando los orificios
de montaje de la mesacon los de la sierray taladrar
tasuperficie.
9 Sujetar fa sierra a ta superficiede trabajo.
Fig. C
®
1
t
e
Fig. D
MANIVELAELEVADORA DE LA HOJA (FIGoE)
I_ Instalarla manivela (1) en el vastago roscado(2)_Cerciomrse
que las mnuras (3) en la brida de ta manivefa enganchenen
las espigas (4)_
2 Ajustarla tuerca (5) en et extrernodel vastagoroscado(Fig F)
Fig. E
3 2 4
1
MANIVELA DE INCLINACI(SNDE LA HOJA (FIG=F)
1. Instalar la otra manivela (6) en et v&stago inclinador
roscado de la misma forma que a anterior.
2. Instalar y ajustar la tuerca con cupula (5) y ajustarla.
'!I;I m_,Yj=:ii;!Old!
No proveer a la sierra un orificioen la superficiede trabajopara la
caida del aserrin puede hacerque el aserrin se acumuie en el
area del motor con e!consiguienteriesgode incendio y dafios
al motor_
MANTENER EL AREA LtMPtA(FIG.D)
1_ El aserrin y las particulasde maderaque caen bajo la sierra
se acumutaranen el pisQ
2 Desarrollar el h_bito de recogertasy descartarlas carla vez
que se termine de cortar
Siempre mantenerel a.reade trabajolimpia,descongestionaday
bien iluminada. No tmbajar en pisosresbaiososdebido ai aserrin
o a la cera
Fig. F
.......li'
5
6
38
