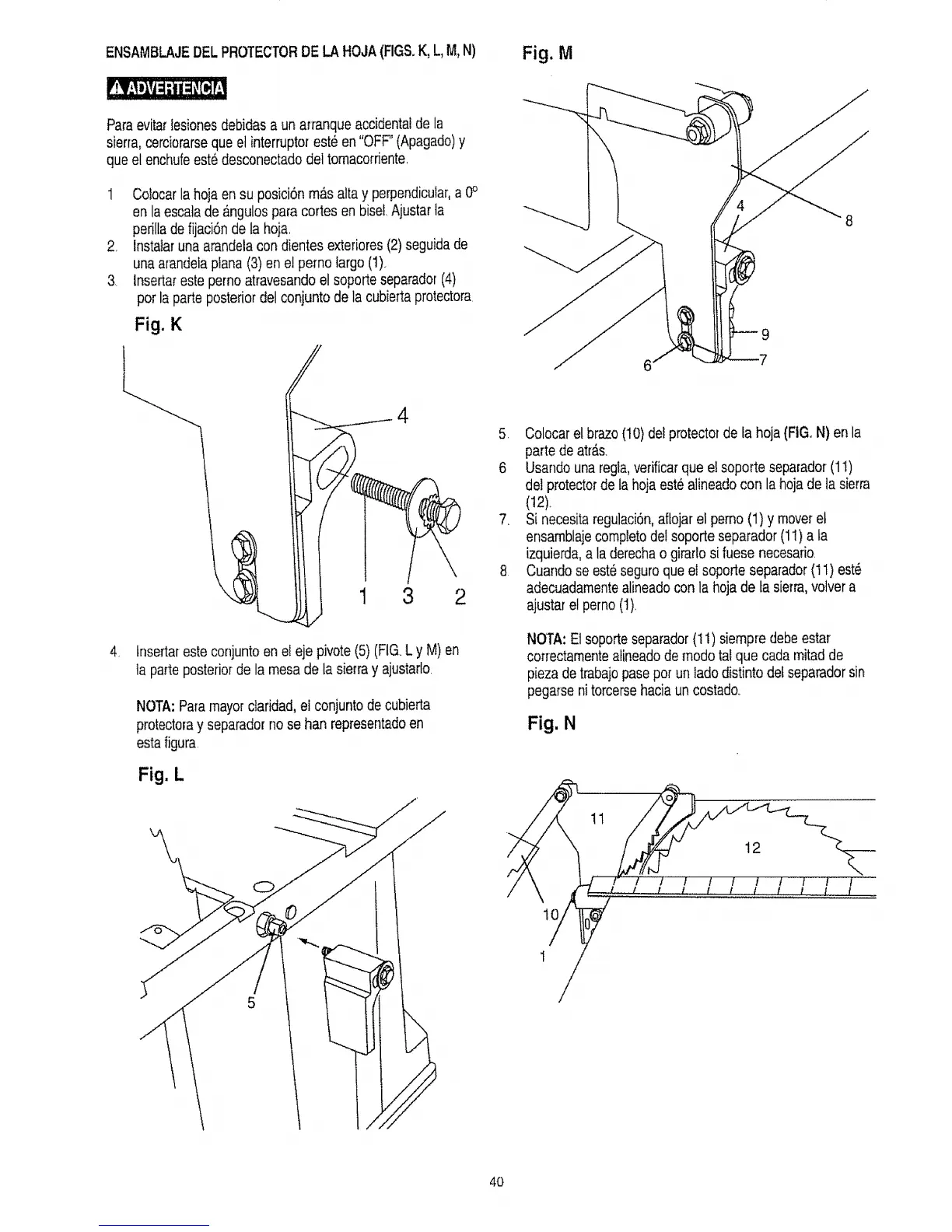

ENSAMBLAJEDEL PROTECTORDE LAHOJA(FIGS.K, L,M,N)
Paraevitartesiones debidasa un ar_anqueaccidenta!de la
sierra, cerciorarseque el interruptorest_ en"OFF" (Apagado)y
que el enchufeest6 desconectadodel tomacorriente.
1 CoIocar la hoja en su posici6n mas altay perpendicuiar,a 0°
en la escalade _ngulos para cortes en biseLAjustar {a
perilla de fijaciSnde la hoja.
2. Instalaruna arandela con dientes exleriores (2)seguidade
una arandelaplana (3) en e! pemo largo (1).
3. lnsertareste pemo atravesandoel soporte separador(4)
pot la parteposterior del conjunto de la cubie_taprotectora.
Fig. K
Fig. M
,
4
1 3 2
tnsertareste conjuntoen el eje pivote(5) (FIG.L y M) en
ta parte posteriorde la mesa de la sierra y ajustarlo
NOTA:Paramayor daridad, el conjunto de cubierta
protectoray separadorno se ban representadoen
esta figura
Fig. L
5. Colocar el brazo(10)deI protectorde fa hoja (FIG,N) en la
parte de atr_s.
6 Usando una regta,verificarque el soporte separador (1I)
det protectorde ta hoja est_alineado con la hoja de la sierra
(12).
7. Si necesita regulaci6n,aflojar el pemo (1) y moveret
ensamblajecompleto del soporte separador (11)a ta
izquierda,a la derecha o girarlosi fuese necesario.
8 Cuandoseest_ seguroque e! soporte separador (I t) est_
adecuadamentealineadocon la hojade ta sierra,vo]vera
ajustar el perno (1).
NOTA: Elsoporte separador (I i) siempre debe estar
correctamenteatineadode modo taIque cada mitad de
pieza de trabajopasepot un lado distintodel separadorsin
pegarse ni torcersehacia un costado.
Fig. N
1
/
/! " / / t / / 1 l ....l............!
4O
