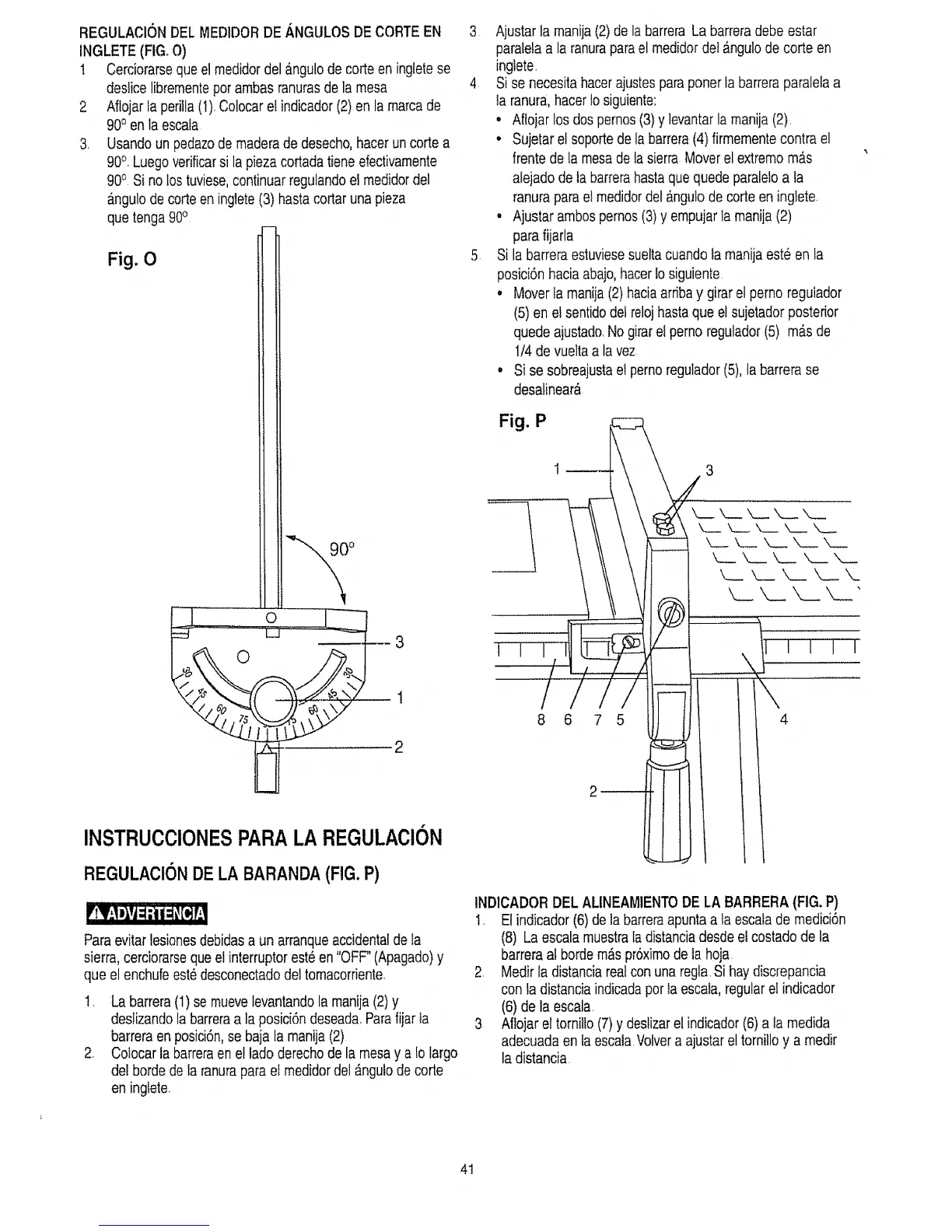

REGULACION DEL MEDIDORDE ANGULOS DE CORTE EN
INGLETE (FIG,O)
1 Cerciorarseque el medidordel angulo de corte en inglete se
destice librementepor ambas ranurasde la mesa
2 Aflojar taperilla (1).Colocar etindicador(2) en la marcade
90o en la escata
3+ Usando un pedazode maderade desecho,hacer un corte a
90°, Luegoverificarsi la pieza cortada tieneefectivamente
90° Si no los tuviese,continuar regulandoel medidordel
angulo de corte en inglete (3) basracortar una pieza
que tenga 90°
Fig. 0
3
2
INSTRUCCIONESPARALA REGULACION
REGULACIONDE LA BARANDA(FIG. P)
Para evitar lesionesdebidas a un arranqueaccidentalde la
sierra, cerciorarsequeel interruptorest_ en "OFF" (Apagado)y
que el enchufe est_desconectadodet tomacorriente.
t. La barrera (1) se muevelevantandola manija(2) y
deslizandola barreraa la posici6n deseada.Parafijar la
barrera en posici6n,se baja la manija(2)
2. Co!ocarla barreraen el lado derecho de la mesa y a fo largo
del borde de ta ranurapara el medidordel _nguto de corte
en ingtete.
3 Ajustar tamanija(2) de labarrera La barreradebe estar
paratetaa la ranurapara el medidordel angulode corte en
ingtete.
4 Si se necesita hacerajustes para poner tabarrera paralela a
Ia ranura,hacerIosiguiente:
• Aflojar los dos pernos(3)y levantar la manija (2).
• Sujetar el soporte de la barrera(4) firmementecontra el
frente de la mesa de la sierra Moverel extremo mas
atejadode la barrerahastaque quede paraletoa la
ranura para el medidordel #,ngulode corte en inglete
• Ajustar ambos pernos(3) y empujarIa manija (2)
para fijarla
5 Si la barreraestuviesesueltacuando la manijaeste en la
posici6n haciaabajo,hacerto siguiente.
° Mover la manija (2) haciaarribay girarel perno reguiador
(5) en el sentidodet relojhasta que etsujetador posterior
quede ajustado.No girarel perno regulador(5) m_s de
1/4de vuelta a la vez
• Si se sobreajustael perno regulador(5), la barrera se
desalinear&
Fig. P I
8 6 7 5
Z
_ ___ k__ k__ x__ x_._
L_. ___ X__ X__ X_
<
\
4
INDICADOR DEL ALINEAMIENTODE LA BARRERA (FIG. P)
t. El indicador (6)de la barreraapunta a la escata de medici6n
(8) La escala muestraIadistanciadesde el costadode la
barreraal borde m_s prSximode la hoja
2. Medir la distanciarealcon una regla.Si hay discrepancia
con la distanciaindicadapor la escala,regularel indicador
(6) de la escala
3 Aflojaret tornillo(7) y deslizarel indicador(6) a ia medida
adecuadaen la escala.Volvera ajustar el tornilloy a medir
la distancia
41
