Para evitar lesiones debidasa un arranqueaccidental de la
sierra, cerciorarse que el interruptorest_ en "OFF" (Apagado)
y que el enchufe este desconectadodel tomacorriente..

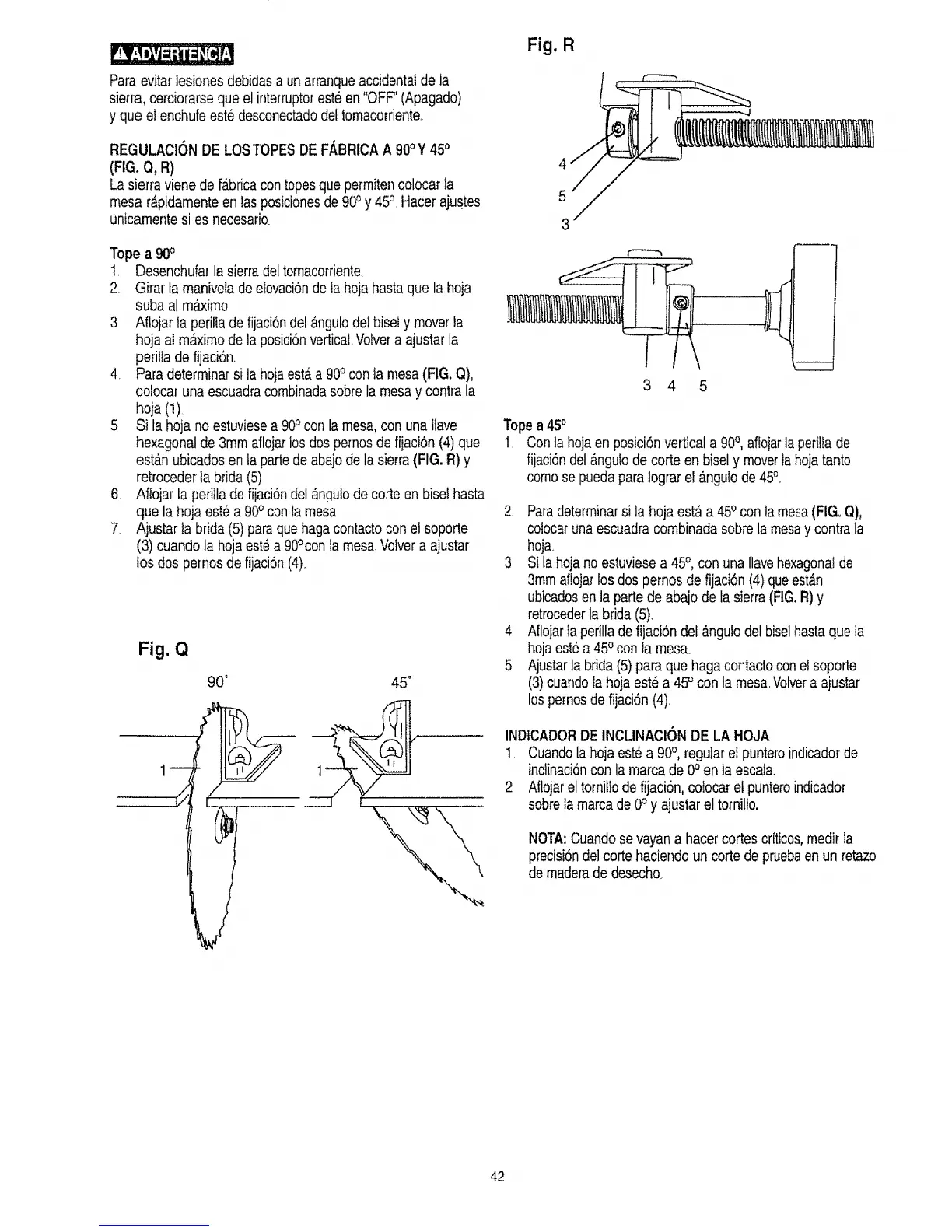

REGULAClON DE LOSTOPES DEFABRICA A900Y 450
(FIG. Q, R)
La sierra viene de f_brica con topesque permitencolocar la
mesa rapidarnenteen lasposicionesde 90oy 450 Hacer ajustes
unicamentesi es necesario
Tope a 900
1. Desenchufar la sierra del tornacorriente.
2. Girar tarnanivelade elevaci6nde tahoja hasta que la hoja
suba al m_irno
3 Aftojar la periflade fijaci6ndel angulo del biseI y mover ta
hoja al m_xirnode la posiei6nvertical Volver a ajustar la
perilla de fijaci6n.
4 Para deterrninar si la hoja est,, a 900con ta mesa (FIG,Q),
colocar una escuadra combinadasobre la mesa y contra la
hoja (t)
5 Si la hoja no estuviesea 900con la mesa,con una llave
hexagonal de 3rnm aflojarlos dospemos de fijaci6n (4) que
est_.nubicados en fa parte de abajode la sierra (FIG. R) y
retroceder ta brida (5)
6. Aflojar ta perilla de fijaciondel _ngutode corte en biselhasta
que la hoja est_ a 900conla mesa
7 Ajustar la brida (5) paraque haga contactocon el soporte
(3) cuando la hoja est6 a 90°con la mesa Voivera ajustar
los dos pernosde fijaci6n(4).
Fig. Q
90 °
45 °
Fig. R
4
5
3
3 4 5
Topea 45o
1= Con ta hojaen posici6nvertical a 90°, af!ojarta perilIade
fijaci6ndel _ngulo de corte en bisel y moverla hoja tante
como se puedapara lograr el _.ngulode 450
2_ Paradeterminarsi la hoja est,. a 450con tamesa(FIG. Q),
colocar unaescuadra cornbinada sobre la mesay contra la
hoja.
3 Si la hojano estuviese a 45°, con una Ilavehexagonal de
3mm aflojarlos dos pernos de fijaciSn(4) que estan
ubicadosen la parte de abajo de la sierra(FIG,R) y
retrocederla brida (5).
4 Aflojar]aperilla de fijaci6n del _.ngulodet biselbasraque ta
hojaest6 a 450con ta mesa.
5 Ajustarla brida (5) para que haga contacto conel soporte
(3) cuandola hoja est_ a 45° con la mesa,Volvera ajustar
lospernosde fijaci6n (4).
INDtCADORDE INCLINACION DE LA HOJA
1: Cuando la hoja est_ a 90°, regular el punteroindicador de
inclinaci6ncon la marca de 0° en la escala.
2 Aflojar el tomiffode fijaci6n, colocar el puntero indicador
sobrela marca de 0° y ajustar el tornilfo.
NOTA:Cuandose vayan a hacer cortes criticos,rnedir la
precisi6ndel corte haciendo un corte de pruebaen un retazo
de maderade desecho
