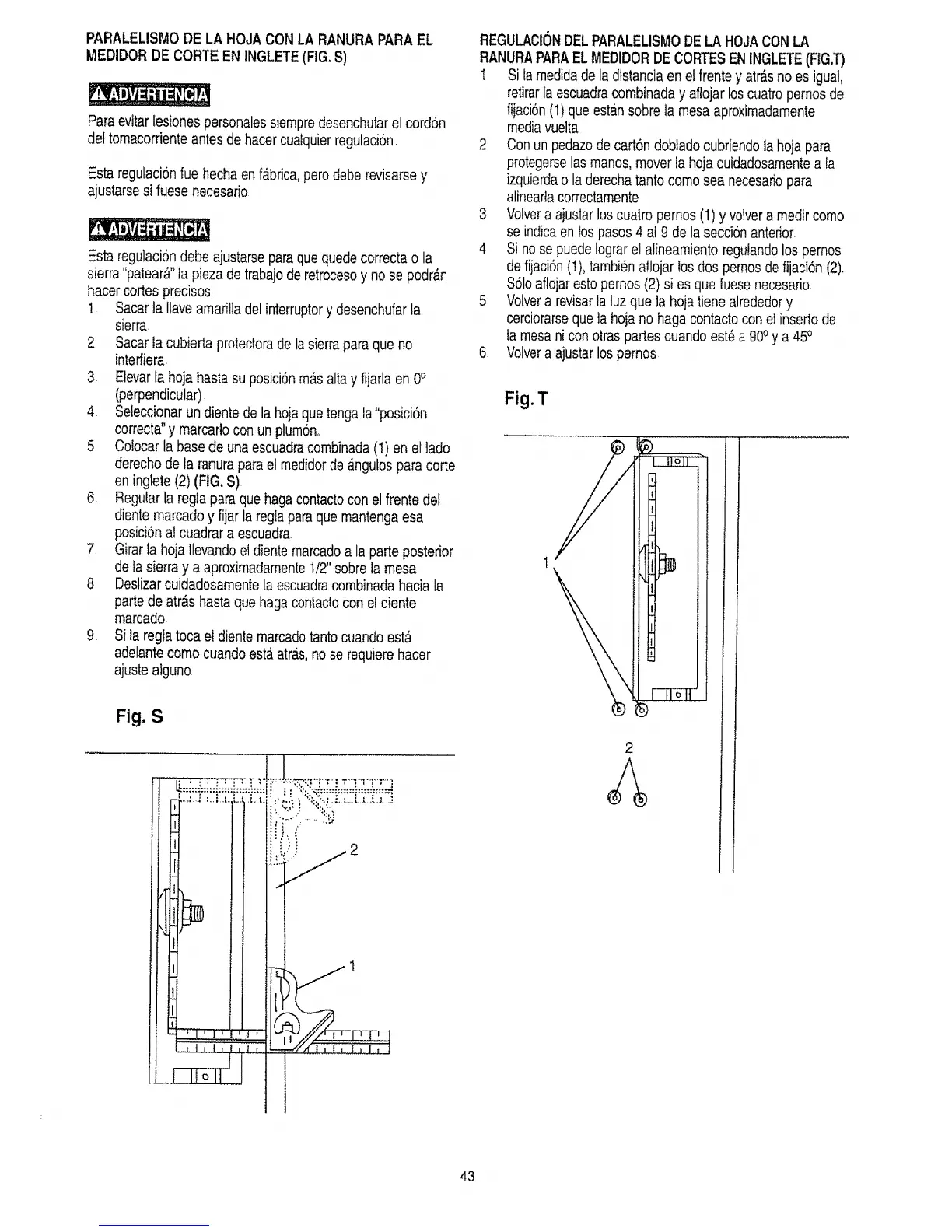

PARALELISMODE LA HOJA CON LA RANURAPARA EL
MEDIDORDE CORTEEN INGLETE(FIGoS)
Paraevitar Iesionespersonalessiempredesenchufarel cord6n
del tomacorrienteantes de hacer cualquierregulaci6n.
Esta regulaci6nrue hecha en fAbdca,perodebe revisarse y
ajustarsesi fuese necesario
Esta regulaci6ndebe ajustarse paraque quede correctao la
sierra "patear&"la pieza de trabajo de retrocesoy no se podr&n
hacer cortes precisos.
!. Sacar la ilave amaritla del interruptory desenchufarla
sierra.
2. Sacar fa cubierta protectorade la sierraparaque no
interfiera.
3. Etevarfa hoja has|a su posici6nm_s altay fijarlaen 0°
(perpendicular)
4 Seleccionarun diente de la hojaque tenga la"posici6n
correcta"y marcarlo con un plum6n..
5 Colocar la base de una escuadracombinada(I) en el lado
derechode la ranurapara el medidorde _ngulos para torte
en inglete (2) (FIG.S)
6 Regularla regla para que haga contactocon el frente de!
dientemarcado y fijar la regla paraque mantengaesa
posici6n al cuadrara escuadra.
7 Girar la hoja Ilevandoel diente marcadoa la parte posterior
de Iasierra y a aproximadamente1/2"sobre la mesa.
8 Deslizarcuidadosamentetaescuadracombinadahacia la
partede atr_s hastaque hagacontactocon el diente
marcado.
9. S}la regla toca e!diente marcadotantocuando est,.
adelantecomo cuandoest,. atras,no se requiere hacer
ajustealguno.
REGULAClONDELPARALEL1SMODE LA HOJACONLA
RANURAPARAEL MEDIDORDECORTESENINGLETE(FIG,T)
1. Si famedidade la distancia en el frente y atr_sno es igual,
retirarla escuadracombinada y aftojar loscuatro pernosde
fijaci6n(1) que estan sobre ta mesa aproximadamente
mediavuelta
2 Con un pedazode cart6n dobladocubriendo la hoja para
protegerselas manos, mover la hoja cuidadosamentea la
izquierdao la derecha tanto como sea necesariopara
alineartacorrectamente
3 Volvera ajustar loscuatro pernos (1) y volvera medir como
se indicaen lospasos 4 al 9 de la secci6n anterior.
4 Si nose puede lograrel afineamiento regutandolos pemos
de fijaci6n(1), tambien aflojar los dos pemosde fijaci6n (2).
$61oaflojarestopernos (2) si es que fuese necesario
5 Volvera revisarla luzque la hojatiene alrededory
cerciorarseque la hoja no haga contactocon el inserto de
Ia mesani con otras pades cuando est6 a 90oy a 45o
6 Volvera ajustar lospernos
Fig.T
Fig. S
