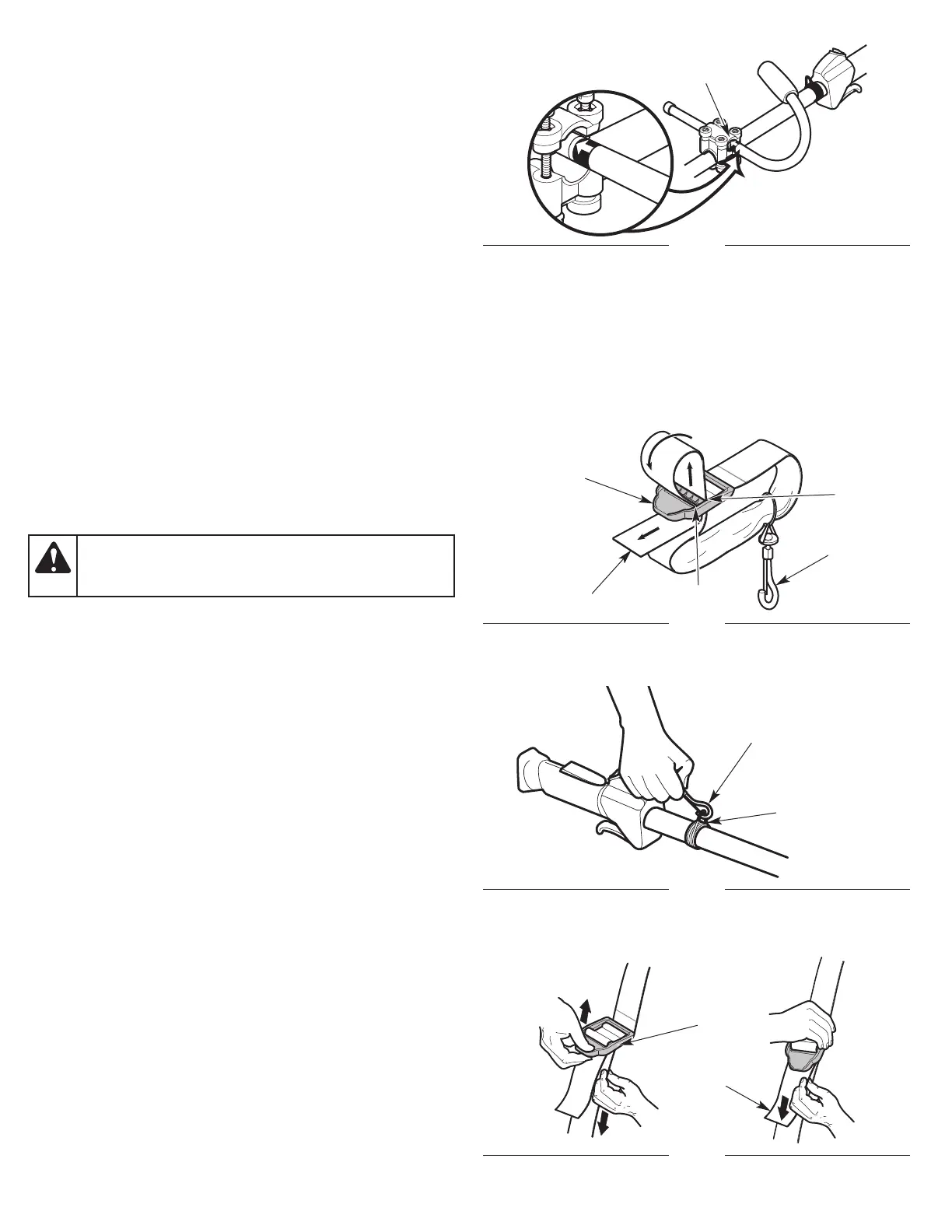

Fig. 5
Abrazadera
4. Atornille una tuerca en el extremo de un perno, pero solo
ligeramente. Empuje la tuerca dentro del embutimiento
hexagonal de la abrazadera inferior. Sostenga la tuerca en su
lugar con un dedo para mantenerla en el embutimiento. Apriete
el perno con un destornillador Phillips, pero no lo apriete
completamente (Fig. 4). Repita este paso con cada tuerca y perno.
5. Sostenga la unidad en posición operativa (Fig. 21) y deslice la
manija hacia adentro o hacia afuera de la abrazadera hasta que
la flecha/línea de la calcomanía toque la abrazadera (Fig. 5).
6. Oriente la manija hacia adelante o hacia atrás, según lo desee.
7. Ajuste los pernos con un destornillador Phillips hasta que la
manija quede segura.
Ajuste de la manija
Si la manija requiere ajustes:
1. Afloje los pernos (4) ligeramente con un destornillador Phillips
(Fig. 4).
2. Mantenga la unidad en posición operativa (Fig. 21) y oriente la
manija hacia adelante o hacia atrás, según lo desee.
3. Ajuste los pernos con un destornillador Phillips hasta que la
manija quede segura.
Fig. 6
Correa
Hebilla
Sujetador
Fig. 7
Sujetador
Fig. 8
Correa
Hebilla
Ojal
central
Ojal inferior
Correa de hombro /
Presilla de enganche
del arnés
MONTAJE Y USO DE LA CORREA DE HOMBRO
Montaje de la correa de hombro
1. Haga pasar la correa hacia arriba por el ojal central de la hebilla
(Fig. 6).
2. Doble la correa sobre sí misma y hágala pasar por el ojal inferior
de la hebilla (Fig. 6).
Uso de la correa de hombro
1. Pase la correa de hombro sobre la cabeza del operador y sobre
el hombro izquierdo.
2. Arranque la unidad. Consulte Arranque y Parada.
3. Calce el pasador a presión sobre la correa de hombro/presilla
de enganche del arnés (Fig. 7).
4. Ajuste la correa de hombro para adecuarla al operador (Fig. 8).
Tire de la hebilla hacia arriba para aflojar la correa. Tire de la
correa hacia abajo para ajustarla.
ADVERTENCIA:
Para evitar lesiones personales
graves, use siempre la correa de hombro cuando haga
funcionar la unidad como desbrozadora.
