r) Schakel het toestel na elk gebruik uit trek de
stekker uit.
s) Schakel het toestel uit en onderbreek ook de
stroomtoevoer voordat u het reinigt.
t) Als u het toestel op een tapijt gebruikt, let er dan
op dat de ventilatieopeningen nog voldoende
lucht krijgen.
u) Slechts één persoon tegelijk mag het toestel
gebruiken.
v) Bescherm de trilplaat tegen vocht en water en
zorg ervoor dat de elektrische componenten niet
met water in contact komen.
w) Dit toestel is niet geschikt voor zwangere vrouwen
en personen met verminderde lichamelijke,
zintuiglijke of geestelijke vermogens. Personen die
totaal geen ervaring hebben met dergelijke
toestellen, hebben voorafgaand aan het eerste
gebruik uitleg nodig over de werking en het
gebruik van het toestel.
x) Het is gevaarlijk een hand in het binnenbereik van
de voetplaat te steken.
y) Om schade aan het toestel en lawaai te
vermijden, dient u altijd te letten op een
gelijkmatige gewichtsverdeling.
21
2121
21 O
OO
O NDERDELENLIJST
NDERDELENLIJSTNDERDELENLIJST
NDERDELENLIJST
Nr.
Nr.Nr.
Nr.
Omschrijving
OmschrijvingOmschrijving
Omschrijving
#
##
#
1
Afstandsbediening
1
2
Display
-
afdekking
1
3
Scherm
1
4
Transparant paneel
1
5
Bovenafdekking behuizing
1
6
Middendeel behuizing
1
7
Kruiskopschroef ST4 x 12
18
8
Basisplaat
1
9
Kunststof stekker
2
10
Motor
1
11
Motorsteun
1
12
Hoofdframe
1
13
Onderste printplaat
1
14
Transportrol
1
15
R
-
klem
2
16
Kabelverbinding
3
17
Magnetische ring
1
18
Trainingsband met greep (L 60 cm)
2
19
Onderafdekking behuizing
1
20
Voeten
4
21
Netsnoer met stekker
1
22
Stroomschakelaar
1
23
Houder voor stroomschakelaar
1
Nr.
Nr.Nr.
Nr.
Omschrijving
OmschrijvingOmschrijving
Omschrijving
#
##
#
24
Zekering
1
25
Rubbermat
1
26
Zeskantschroef M8 x 25
2
27
Motorsteun
1
28
Haak
2
29
Kruiskopschroef ST3 x 10
4
30
Verbindingspen
2
31
Kogellagerhuls
2
32
Schroef M5 x 30
8
33
Moer met nylon
-
voering M8
4
34
Afdekking voor ashouder
2
35
Ashouder
2
36
Kogellagers 6201
2
37
Vliegwiel
1
38
Veerring ±8
6
39
Zeskantschroef M8 x 20
2
40
Bus
1
41
As
1
42
V
-
snaar
1
43
Ring ±4
1
44
Isolatie
2

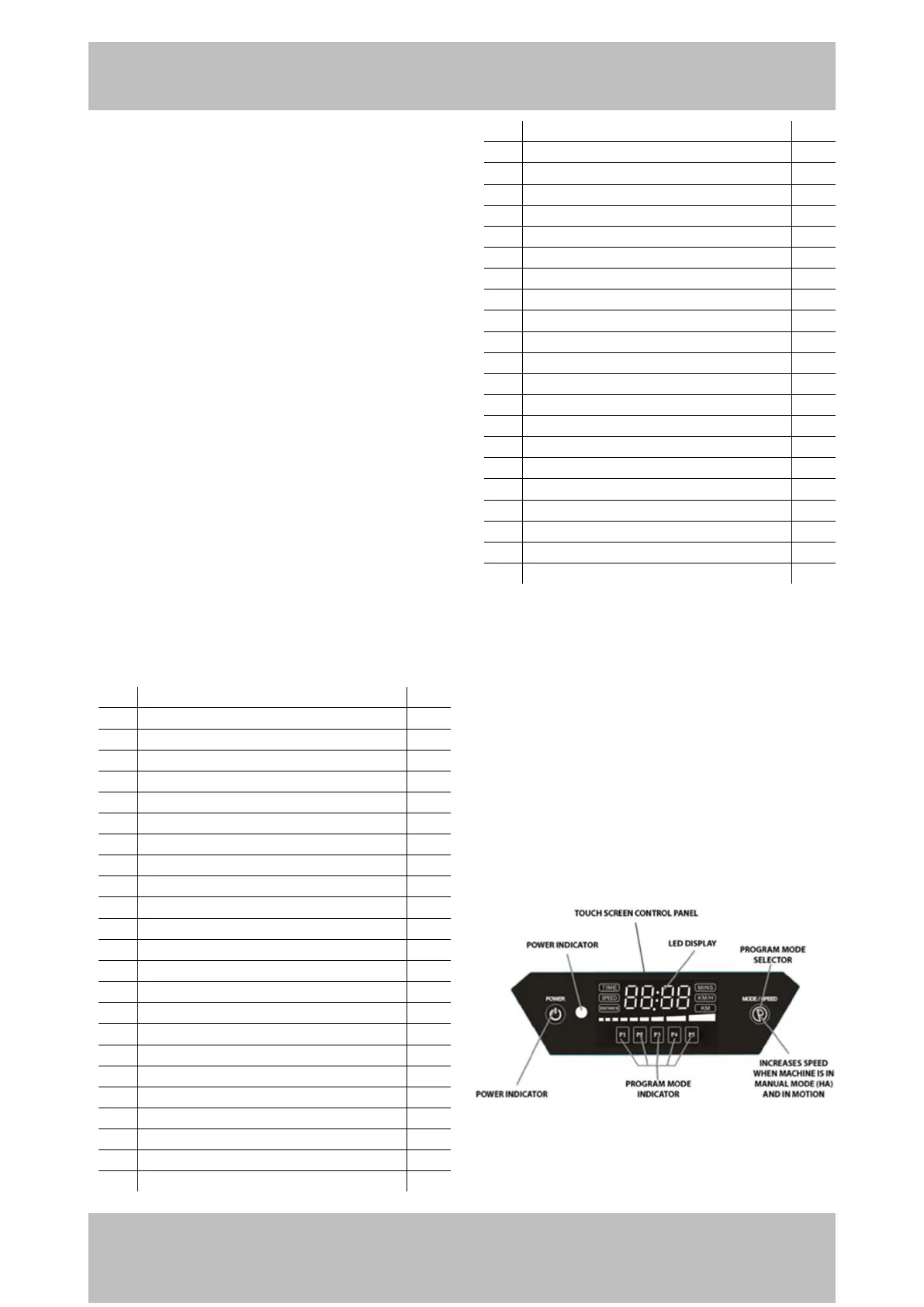

Afbeelding A is een explosietekening van uw nieuwe
toestel. Let op: het toestel is reeds voorgemonteerd.
22
2222
22 G
GG
G EBRUIKSINSTRUCTIES
EBRUIKSINSTRUCTIESEBRUIKSINSTRUCTIES
EBRUIKSINSTRUCTIES
22.1
22.122.1
22.1 Algemene opmerkingen
Algemene opmerkingenAlgemene opmerkingen
Algemene opmerkingen
Het toestel is al volledig gemonteerd. Controleer voor
het eerste gebruik van uw nieuwe toestel of het volledig
is en ongeschonden. Haal hiervoor alles uit de doos.
Mochten er ondanks onze kwaliteitscontroles
onderdelen ontbreken, neem dan contact op met ons
service center via de onderstaande contactgegevens.
22.2
22.222.2
22.2 Computer
ComputerComputer
Computer
Op de afbeelding hierboven ziet u het aanraakscherm
("Touch Screen Control Panel") van de trilplaat. Op het
LED-scherm wordt onder andere de tijd weergegeven.
Daaronder wordt de weergave van een eventueel
