MA-i Series Power Amplifi ers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación
página
seite
To wire stereo speakers to the Speakon
®
con-
nectors, use one of these methods:
Method 1 (Table 1 and Figure 2.10): Wire one
Speakon cable connector to two speakers. Insert
the Speakon cable connector into the amplifi er’s
top Speakon connector.
Method 2 (Table 2 and Figure 2.11): Plug the
Channel 1 speaker into the Channel 1 (top)
Speakon connector, and plug the Channel 2
speaker into the Channel 2 (bottom) Speakon
connector.
Channel 1
Loudspeaker
Enceinte du
Canal 1
Lautsprecher
Kanal 1
Altoparlante
del Canal 1
Channel 2
Loudspeaker
Enceinte du
Canal 2
Lautsprecher
Kanal 2
Altoparlante
del Canal 2
Channel 1
Loudspeaker
Channel 2
Loudspeaker
Speakon
(Channel 1)
Speakon
(Channel 2)
Enceinte du
Canal 1
Enceinte du
Canal 2
Speakon
(Canal 1)
Speakon
(Canal 2)
Speakon
(Kanal 1)
Lautsprecher
Kanal 1
Speakon
(Kanal 2)
Lautsprecher
Kanal 2
Altoparlante
del Canal 1
Altoparlante
del Canal 2
Speakon
(Canal 2)
PIN, Terminal
1+ 1– 2+ 2–
CH, Canal, Kanal
1+ 1– 2+ 2–
PIN, Terminal
1+ 1–
CH, Canal, Kanal
1+ 1–
PIN, Terminal
1+ 1–
CH, Canal, Kanal
2+ 2–
Top
Speakon
Bottom
Speakon
2 Setup
Il y a deux façons de câbler deux enceintes
en stéréo via le connecteur Speakon® de
l’amplifi cateur.
1) Connecter les deux enceintes au même
connecteur Speakon® comme montré en le
Tableau 1 et Figure 2.10.
2) Voir le Tableau 2 et Figure 2.11: deux
enceintes et deux connecteurs Speakon®.
Zum Anschluß an die Speakon®-Buchsen
haben Sie zwei Möglichkeiten:
Methode 1 (Tabelle 1 und Abbildung 2.10): Ver-
drahten Sie einen Speakon®-Stecker mit den
Kabeln der beiden Lautsprecher und verbinden
Sie ihn mit der oberen Speakon®-Ausgang
Ihrer Endstufe.
Methode 2 (Tabelle 2 und Abbildung 2.11):
Verbinden Sie Lautsprecher 1 mit der oberen
(Kanal 1) und Lautsprecher 2 mit der unteren
Speakon®-Buchse ihrer Endstufe (Kanal 2).
Para cablear altoparlantes en Stereo a los co-
nectores Speakon®, use uno de estos métodos:
Método1 (Tabla 1 y Figura 2.10): Cablee un co-
nector Speakon® de cable a dos altoparlantes.
Inserte el conector Speakon® de cable en el
conector Speakon® superior del amplifi cador.
Método 2 (Tabla 2 Figura 2.11): Conecte el
altoparlante 1 en el conector Speakon® del
Canal 1 (superior), y conecte el altoparlante 2
en el conector Speakon® del Canal 2 (inferior).
2 Installation
2 Confi guración
2 Installation

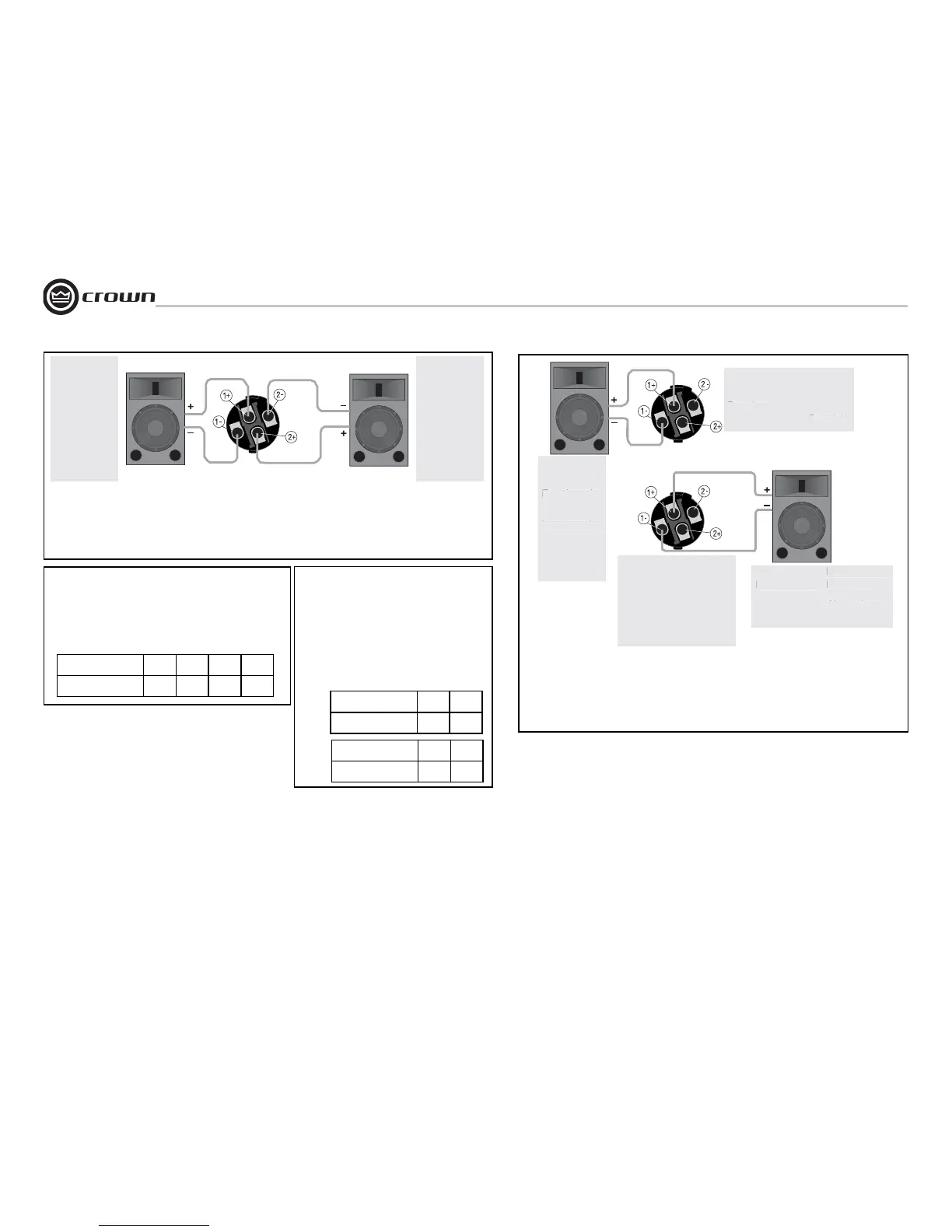

Figure 2.11 Stereo Wiring Method 2:
Connect Each Speaker to a Different Speakon
®
Connector
Figure 2.10 Stereo Wiring Method 1:
Wire Two Speakers to the Ch. 1
Speakon
®
Connector
Figure 2.10 Option 1 de câblage stéréo
par Speakon
®
: câblez les deux enceintes à
Ch. 1 connecteur Speakon
®
Figura 2.10 Método 1 para el Cableado en
Stereo: Cablear Dos Altoparlantes al
Conector Speakon
®
Ch. 1.
Figure 2.11 Option 2 de câblage stéréo par
Spea kon
®
: deux enceientes et deux connecteurs.
Abb. 2.11 Stereo-Anschluß, Methode 2:
Verkabelung von zwei Lautsprechern mit
individuellen Speakon
®
-Buchsen
Figura 2.11 Método 2 para el Cableado en
Stereo. Conectar Cada Altoparlante a Un
Conector Spea kon
®
Diferente
Abb. 2.10 Stereo-Anschluß, Methode 1:
Verkabelung von zwei Lautsprechern
Ch. 1 Speakon
®
-Buchse
Stereo Wiring Method 1: Use Only Ch. 1 Speakon
®
Table 1
Méthode Stéréo 1 De Câblage: Utilisez Seulement La Canal 1 Speakon
®
Le Tableau 1
Tabelle 1 Tabla 1
StereocVerdrahtungscMethode 1: Benutzen Sie Nur Führung 1 Speakon
®
Método Estéreo 1 Del Cableado: Utilice Solamente El Canal 1 Speakon
®
Table 2
Le Tableau 2 Tabelle 2 Tabla 2
Stereo Wiring Method 2: Use Both Speakons
®
Option 2 de câblage stéréo par Speakon
®
Stereo-Anschluß, Methode 2:
Verkabelung von zwei Lautsprechern mit
individuellen Speakon
®
-Buchsen
Método 2 para el Cableado en Stereo: Use
ambos Conectores Speakon
®
