page 18
Amplifi cadores de potencia
Leistungsendstufen
Amplifi cateurs de puissance
MA-i Series Power Amplifi ers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación
página
seite
3.4 Front Panel Controls and Indicators
A. Grille.
B. Volume Control: Precision detented at-
tenuator with 21 steps, press-and-hold mute
function.
C. Signal Indicators: One green LED per chan-
nel.
Solid green: Input signal is above –40 dBu.
Bright green fl ash: Channel’s output signal has
reached the onset of audible clipping.
D. Ready Indicator: Green LED, one per chan-
nel.
On (bright): Ready.
On (dim): Onset of compression.
Off: Thermal failure.

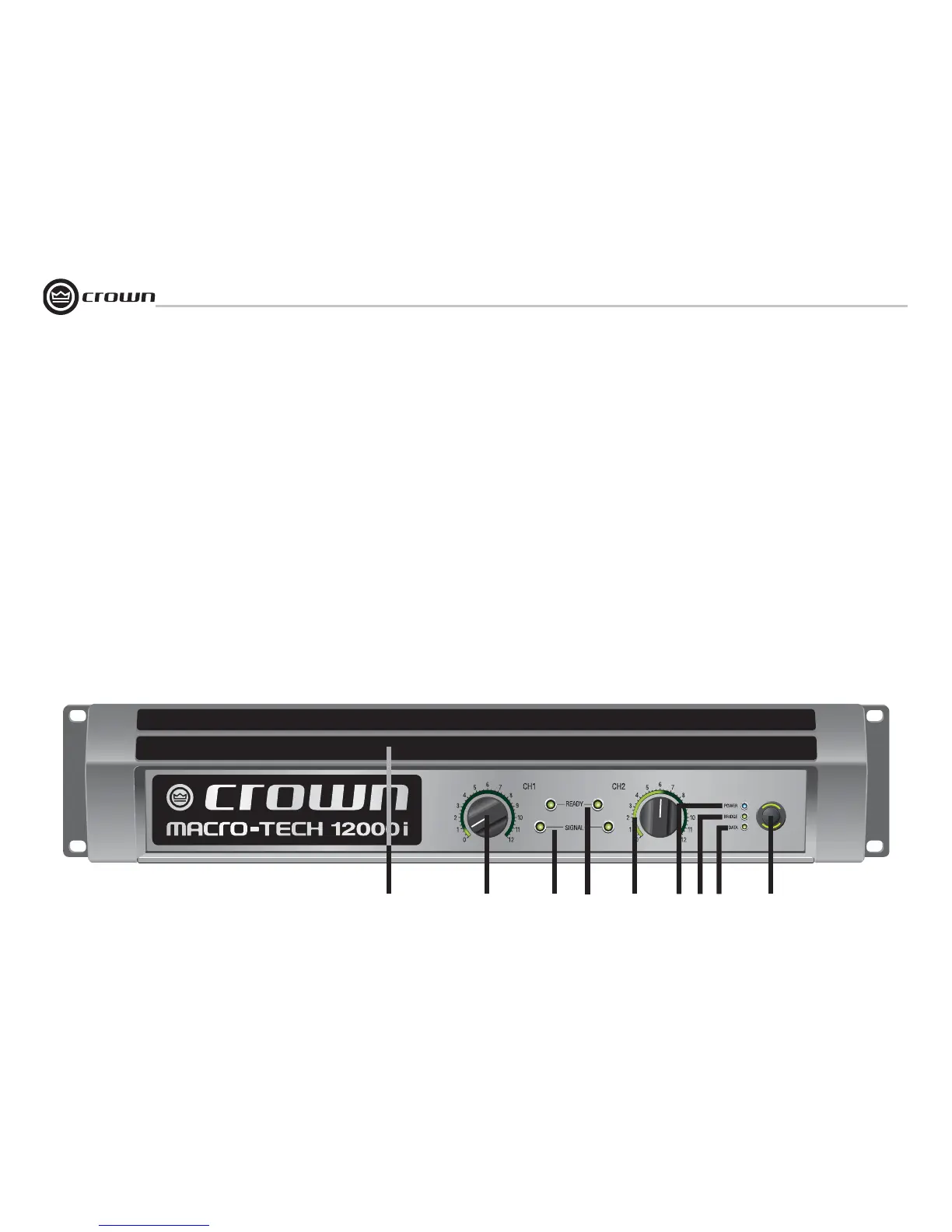

Figure 3.1 Front Panel Controls and Indicators
3 Operation
E. Volume Control LED Ring: A ring of
green LEDs around each volume control
shows the position of the control. Entire
ring fl ashes when channel is muted. Can be
converted to be a level meter.
F. Power Indicator: Blue LED indicates
amplifi er has been turned on and AC power
is available. The LED will fl ash when the
AC line voltage is 10% above or below the
nominal rated value.
G. Bridge Mode Indicator: Amber LED
illuminates when the amplifi er is set to
Bridge-Mono mode.
H. Data Indicator: Yellow LED indicates
network data activity. Data indicator fl ashes
only when the amplifi er is polled for data, or
is polled to see whether it is online
I. Power Switch: Push-on/push-off switch
with built-in green AC mains present indica-
tor.
AB
C
D
E
F
G
HI
3.4 Commandes et indicateurs du
panneau avant
A. Grille.
B. Réglage du volume : Atténuateur à crans
d’atténuation précis avec 21 étapes, fonction muette
par bouton poussoir.
C. Indicateurs de signal : Une DEL verte par
canal.
Vert de Chine : Le signal d’entrée est supérieur à –40
dBu.
La DEL verte vive clignote : Le signal de sortie du
canal correspond au début de l’écrêtage sonore.
D. Indicateur prêt : Une DEL verte par canal.
On (couleur vive) : Prêt.
On (faible) : Début de la compression.
Off : Défaillance thermique.
E. Anneau DEL réglage du volume : Un anneau
de DEL vertes autour de chaque réglage du volume
illustre la position du réglage. L’anneau complet
clignote lorsque le canal est en position muette.
Possibilité de conversion en hypsomètre.
F. Indicateur de puissance : Le DEL bleue
indique la mise sous tension de l’amplifi cateur
et la disponibilité du courant alternatif. La DEL
clignote lorsque la tension de ligne de c.a. est
supérieure ou inférieure de 10% à la valeur
nominale.
G. Indicateur de mode Pont : La DEL ambre
s’allume lorsque l’amplifi cateur est réglé sur le
mode Pont-Mono.
H. Indicateur de données : La DEL jaune
indique l’activité des données du réseau.
L’indicateur de données ne clignote que lorsque
l’amplifi cateur est invité à émettre des données ou
s’il est invité à confi rmer s’il est en ligne.
I. Interrupteur d’alimentation : Bouton-
poussoir de commande avec indicateur de
présence du secteur vert intégré.
3 Utilisation
Figure 3.1 Commandes et indicateurs du panneau avant
