page 15
Amplifi cadores de potencia
Leistungsendstufen
Amplifi cateurs de puissance
MA-i Series Power Amplifi ers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación
páginaseite
2 Setup
Table de mixage
Mischpult
Mezcladora
Canal 1
Kanal 1
Enceinte
Lautsprecher
Altoparlante
Loudspeaker
2.5.5 Cableado para el modo Bridge-Mono
Información general: Encienda el amplifi cador, habilite el
modo Bridge-Mono usando el programa HiQnet, apague el
amplifi cador, conecte los cables y vuelva a encenderlo.
1. Asegúrese de que no haya cables conectados al
amplifi cador. Active el interruptor de encendido en el panel
frontal.
2. Desde el programa HiQnet ponga el amplifi cador en modo
Bridge-Mono.
3. IMPORTANTE: Apague el amplifi cador y desconecte su
cable de corriente.
ENTRADAS: Hay dos formas de conectar la señal de entrada
al amplifi cador (Figura 2.12):
• Conecte una fuente de señal analógica a la entrada del
canal 1 del amplifi cador.
• Conecte una fuente CobraNet a la red del sistema de audio
y enrútelo al amplifi cador MA-i.
NOTA: Crown ofrece una referencia acerca de las
asignaciones de terminales de cableado para tipos de
conectores de uso común en la Guía de Aplicación para
Amplifi cadores Crown disponible en www.crownaudio.com..
SALIDAS: Use cableado Clase 2 para las salidas. Existen
dos formas de cablear los conectores de salida del
amplifi cador en modo Bridge-Mono:
1) Conecte el altoparlante entre los postes de conexión rojos
de cada canal (Figura 2.12). Cuando opere en modo Bridge-
Mono, no use los postes de conexión negros.
2) Conecte los altoparlantes sólo al conector Speakon
superior, tal como muestra la Figura 2.13.
2.5.5 Verbindung im Monobrückenmodus
Übersicht: Schalten Sie die Endstufe ein, aktivieren Sie
mithilfe der HiQnet-Software den Monobrückenmodus,
schalten Sie die Endstufe aus, nehmen Sie die Verkabelung
vor und schalten Sie wieder ein.
1. Achten Sie darauf, das alle Audiokabel von der Endstufe
getrennt sind. Schalten Sie das Gerät mit dem Ein-/
Ausschalter an der Frontplatte ein.
2. Aktivieren Sie in HiQnet den Monobrückenmodus.
3. WICHTIG: Schalten Sie die Endstufe aus und entfernen Sie
das Netzkabel.
EINGÄNGE: Eingangssignale lassen sich auf zwei
verschiedene Arten mit der Endstufe verbinden (Abbildung
2.12):
• Anschluss einer analogen Signalquelle an den Eingang
„Channel-1“ der Endstufe
• Schließen Sie eine CobraNet-Quelle an das Audiosystem-
Netzwerk und routen Sie es an die MA-i-Endstufe.
HINWEIS: Eine von Crown zusammengestellte Übersicht der
Pinbelegungen häufi g verwendeter Anschlüsse fi nden Sie
im Ratgeber Crown Amplifi er Application Guide. Sie fi nden
diesem im Internet unter www.crownaudio.com.
AUSGÄNGE: Ausgangskabel der Klasse 2 verwenden. Die
Ausgänge der Endstufe lassen sich auf zwei verschiedene
Arten im Monobrückenmodus verkabeln:
1) Verbinden Sie die Lautsprecher mit den roten
Schraubklemmenanschlüssen beider Kanäle (Abbildung
2.12). Verwenden Sie im Monobrückenmodus nicht die
schwarzen Schraubklemmenanschlüsse.
2) Schließen Sie die Lautsprecher gemäß Abbildung 2.13
nur an die oberen Speakon-Anschlüsse an.
2.5.5 Câblage du mode Pont-Mono
Généralités : Mettez l’ampli sous tension, activez le mode
Pont-Mono à l’aide du logiciel HiQnet, mettez l’ampli hors
tension et puis de nouveau sous tension.
1. Assure-vous qu’aucun câble n’est connecté à
l’amplifi cateur. Mettez sous tension l’interrupteur
d’alimentation du panneau avant.
2. Dans HiQnet, réglez l’amplifi cateur sur le mode Pont-
Mono.
3. IMPORTANT : Mettez l’amplifi cateur hors tension et
débranchez le cordon d’alimentation.
ENTREES : Il existe deux manières de connecter un signal
d’entrée à l’amplifi cateur (Figure 2.12) :
• Connectez une source de signal analogique à l’entrée de
l’amplifi cateur du Canal 1.
• Connecter une source CobraNet au réseau du système
audio et acheminez-le vers l’amplifi cateur MA-i.
NOTE: Crown fournit, à titre de référence, les affectations
des broches pour le câblage des types de connecteur les
plus fréquents, dans le Guide d’application de l’amplifi cateur
Crown, disponible à l’adresse www.crownaudio.com.
SORTIES : Utilisez une ligne de sortie de Classe 2. Il existe
deux manières de câbler les connecteurs de sortie de
l’amplifi cateur pour le mode Pont-Mono :
1) Raccordez le haut-parleur à la borne de connexion rouge
de chaque canal (Figure 2.12). N’utilisez pas les bornes de
connexion noires en cas de fonctionnement en mode Pont-
Mono.
2) Raccordez le haut-parleur uniquement au connecteur
Speakon supérieur, comme l’illustre la Figure 2.13.
2.5.5 Bridge-Mono Mode Wiring
Overview: Turn on the amp, enable Bridge-Mono mode using
HiQnet software, turn off the amp, wire it, and turn it back on.
1. Be sure that no cables are connected to the amplifi er. Turn
on the front-panel power switch.
2. In HiQnet, set the amplifi er to Bridge-Mono mode.
3. IMPORTANT: Turn off the amplifi er and unplug its power
cord.
INPUTS: There are two ways to connect an input signal to the
amplifi er (Figure 2.12):
• Connect an analog signal source to the Channel-1 ampli-
fi er input.
• Connect a CobraNet source to the audio system network,
and route it to the MA-i amplifi er.
NOTE: Crown provides a reference of wiring pin assignments
for commonly used connector types in the Crown Amplifi er
Application Guide available at
www.crownaudio.com.
OUTPUTS: Use Class 2 output wiring. There are two ways to
wire the amplifi er output connectors for Bridge-Mono mode:
1) Wire the speaker across the red binding post of each
channel (Figure 2.12). Do not use the black binding posts
when operating in Bridge-Mono mode.
2) Wire the speaker only to the top Speakon connector as
shown in Figure 2.13.
2 Installation
2 Confi guración
2 Installation
Loudspeaker
Channel 1
Speakon
Alto parlante
Lautsprecher
Speakon
Kanal 1
Enceinte
Speakon
Canal 1
Figure 2.13 Alternate Bridge-
Mono Wiring: Loudspeaker Wired
to Amplifi er’s Top Speakon
®
Connector
Figure 2.13 Câblage d’un haut-parleur
en mode Pont-Mono au connecteur
Speakon supérieur
Abb. 2.13 Alternativer Mono-
Brückenbetrieb: Lautsprech er-
Anschluß an der oberen Speakon
®
-
Buchse
Figura 2.13 Cableado Alterno en
Bridge-Mono: Altopar lante
Cableado al Conector Speakonv
®
Superior del Amplifi cador

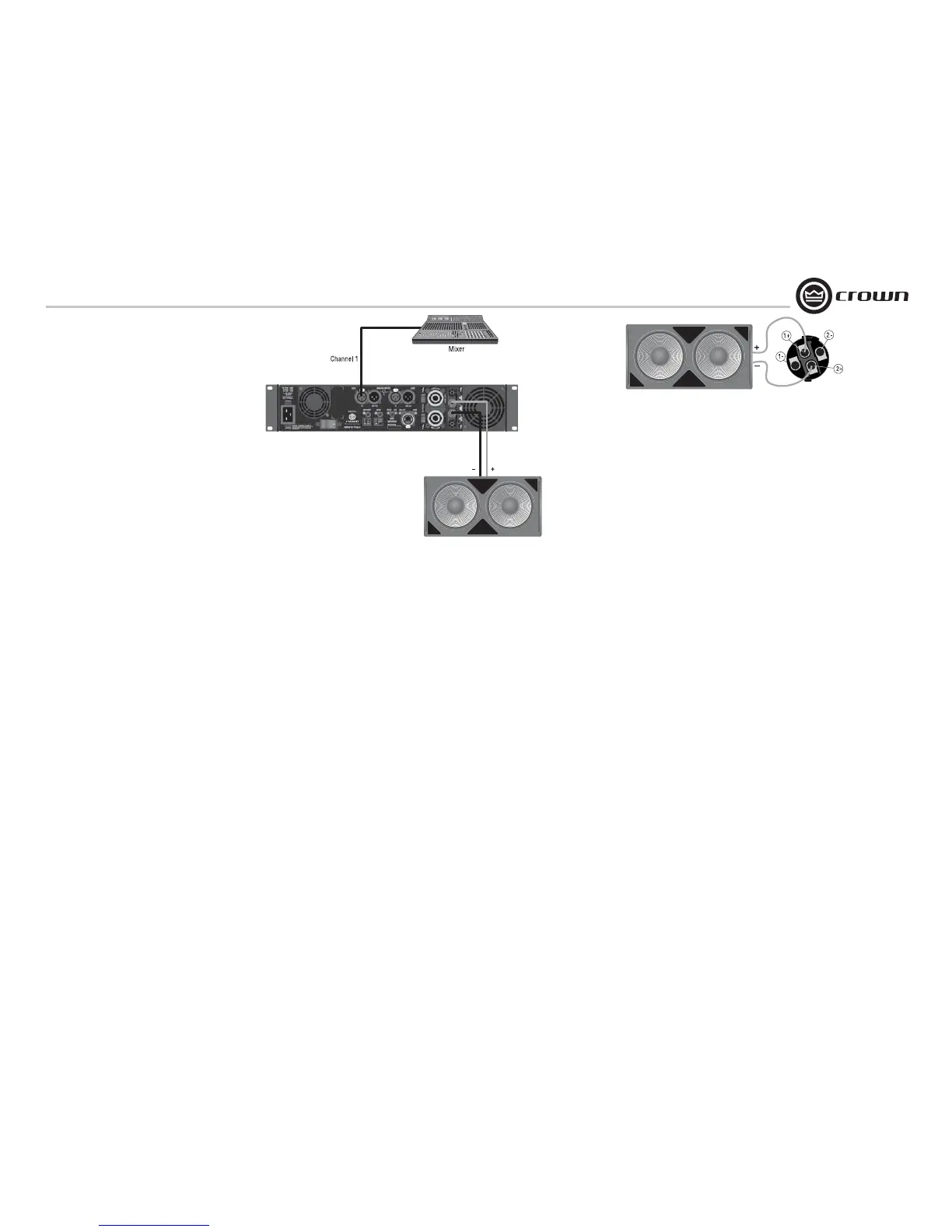

Figure 2.12 Bridge-Mono Wiring
of Binding Posts
Abb. 2.12 Mono-Brückenbetrieb,
Schraubklemmen-Anschluß
Figure 2.12 Câblage Pont-Mono aux
Bornes de Connexion
Figura 2.12 Cableado en Bridge-Mono de
los Postes
