Общие сведения
Содержание
Содержание
Общие сведения
Гарантия, меры безопасности....... 48
Технические характеристики ........ 49
Установка
Установка и подключение .............. 50
Ввод в эксплуатацию
Предварительные проверки .......... 51
Регулировки, розжиг....................... 51
Блок безопасности ......................... 52
Соединительная коробка ............... 53
Техническое обслуживание
Техническое обслуживание ........... 54
Устранение неисправностей.......... 55
Техническое обслуживание ........... 56

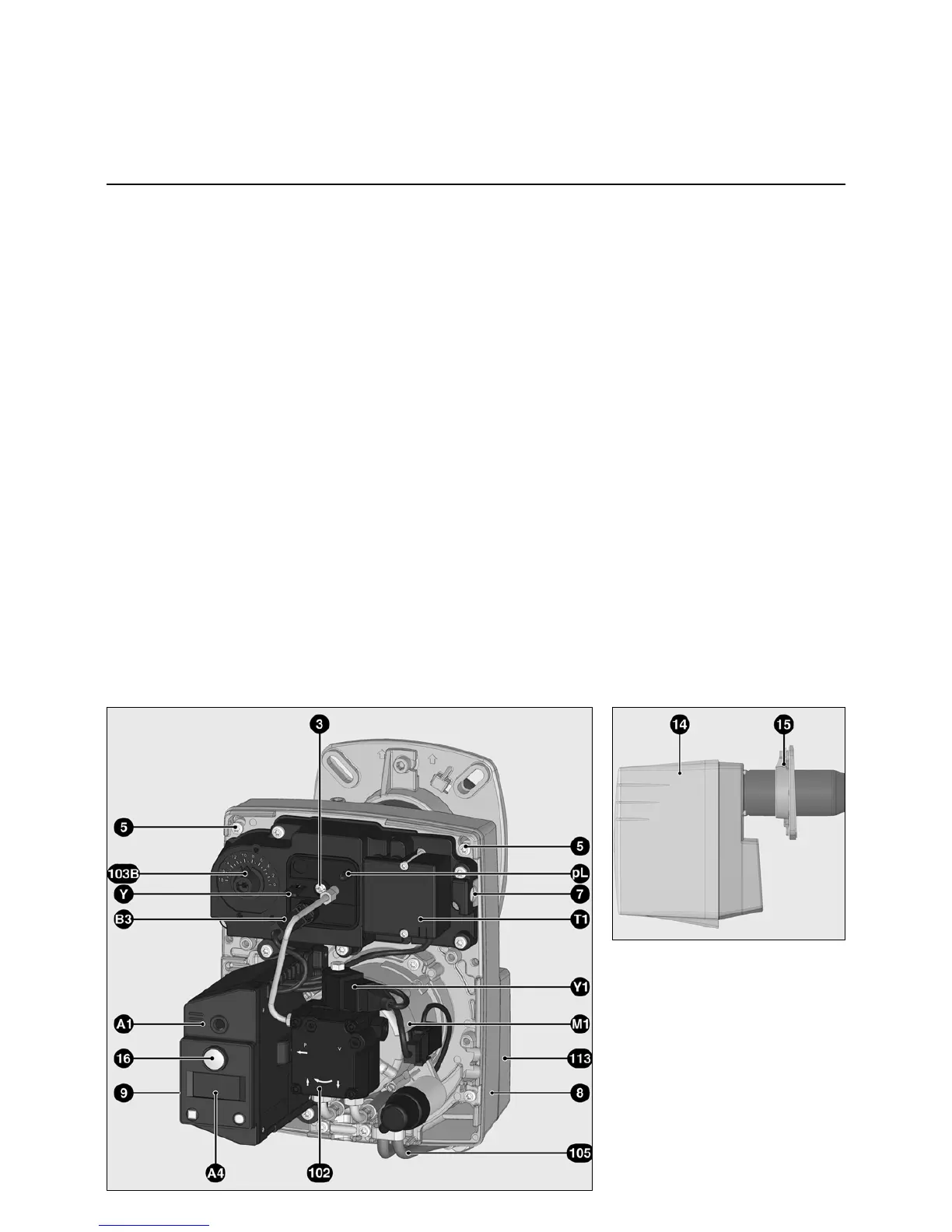

A1 Блок безопасности
A4 Дисплей
B3 Фоторезистор
M1 Электродвигатель вентилятора и насос
T1 Электронное устройство розжига
pL Датчик давления воздуха
Y Планка с градуированной шкалой
Y1 Электромагнитный клапан
3 Регулировочный винт размера Y
5 Четыре винта крепления улитки
7 Устройство крепления платы с
компонентами
8 Корпус (улиткой вниз)
9 Электроразъем 7P.
14 Кожух
15 Фланец крепления горелки
16 Кнопка повторного включения блока
управления и безопасности
102 Топливный
насос с электромагнитным
клапаном
103B Ручка управления воздушной заслонкой
105 Шланги
113 Короб воздухозабора
Правила безопасности
Горелка монтируется на котел,
к которому подсоединены
трубопроводы для отвода продуктов
сгорания. Устанавливайте горелку в
месте, где будет обеспечено
достаточное поступление приточного
воздуха, а также беспрепятственный
отвод продуктов сгорания.
Дымоход должен иметь правильно
рассчитанные размеры, его параметры
должны соответствовать сжигаемому
топливу и действующему
законодательству и нормам.
Блок безопасности и используемые
устройства отключения должны
запитываться напряжением: 230 В
переменного тока, 50 Гц. Кроме того,
нейтраль должна иметь тот же
электрический потенциал, что и
заземляющий провод. В противном
случае электропитание горелки
должно осуществляться через
развязывающий трансформатор с
соответствующими средствами
защиты (предохранитель и
дифференциальный выключатель
30 мA).
Данная горелка содержит
электронные компоненты,
рекомендуется использовать
перед установкой автоматическое
реле дифференциального тока
типа А, чтобы определить утечку
тока с постоянной составляющей.
Для правильной работы горелки
соблюдайте полярность
проводников при подключении
7-полюсного разъема.
Горелка должна быть изолирована от
сети с помощью многополюсного
размыкателя, соответствующего
действующим стандартам.
Обслуживающий персонал должен
соблюдать меры безопасности, в
особенности следует не допускать
прямого контакта с зонами без
теплоизоляции и электрическими
контурами.
Не допускайте попадания воды на
электрические части
горелки.
В случае затопления, пожара, утечки
топлива или нарушения работы
(необычные запахи, шумы) остановите
работу горелки, отключите
электропитание и подачу топлива,
обратитесь в ремонтную службу.
Запрещено использовать для очистки
горелки растворители, содержащие
хлор.
Техническое обслуживание, очистка и
прочистка камер сгорания, их
комплектующих, дымоходов,
патрубков должны проводиться как
минимум раз в год и перед запуском
горелки. Изучите действующие нормы.
Гарантийные обязательства
Установка и ввод в эксплуатацию
горелки должны быть произведены
квалифицированным специалистом в
соответствии с существующими
нормами. Обязательно соблюдайте
все действующие директивы и
указания данного руководства. При
несоблюдении, в том числе частичном,
данных требований гарантия
производителя утрачивается.
См. также:
- гарантийный сертификат
на котел,
- общие условия продажи.
