Cuenod NC4 R101A - Ввод В Эксплуатацию; Предварительные Проверки

12/2008 - Art. Nr. 4200 1013 9300A 51
Ввод в эксплуатацию
Ответственность за запуск горелки и
всей отопительной установки в целом
лежит на установщике или его
представителе. Только эти лица
являются гарантами полного
соответствия установки правилам
эксплуатации и действующим нормам.
Перед вводом в эксплуатацию
установщик должен полностью
заполнить топливом всасывающий
трубопровод горелки, продуть фильтр
грубой очистки и проверить работу
ручных четвертьоборотных клапанов,
а также предохранительного клапана.
Предварительные
проверки
• Проверьте напряжение электросети
и сравните его с заданным,
• Выключите электропитание горелки.
• Убедитесь в отсутствии напряжения
• Закройте топливный клапан.
• Изучите инструкции производителя
по обслуживанию и регулировкам
котла.
• Проверьте:
- давление воды в отопительном
контуре,
- работу циркуляционного насоса,
- открытие смесительного клапана,
- настройку термостатов котла и
помещения,
- номинальную силу
тока
предохранителей,
- правильно ли осуществляется
подача приточного воздуха к
горелке и отвод продуктов
сгорания и соответствуют ли они
рабочей мощности горелки и типу
топлива,
- работу регулятора тяги на
дымовой трубе,
- уровень топлива в баке,
- заполнен ли топливом
всасывающий трубопровод,
- расположение шлангов:
- всасывающего и сливного,
- давление подачи топлива
, если
есть подкачивающий насос: 2 бар,
не более,
- открытие предохранительных
клапанов и фильтра грубой
очистки.

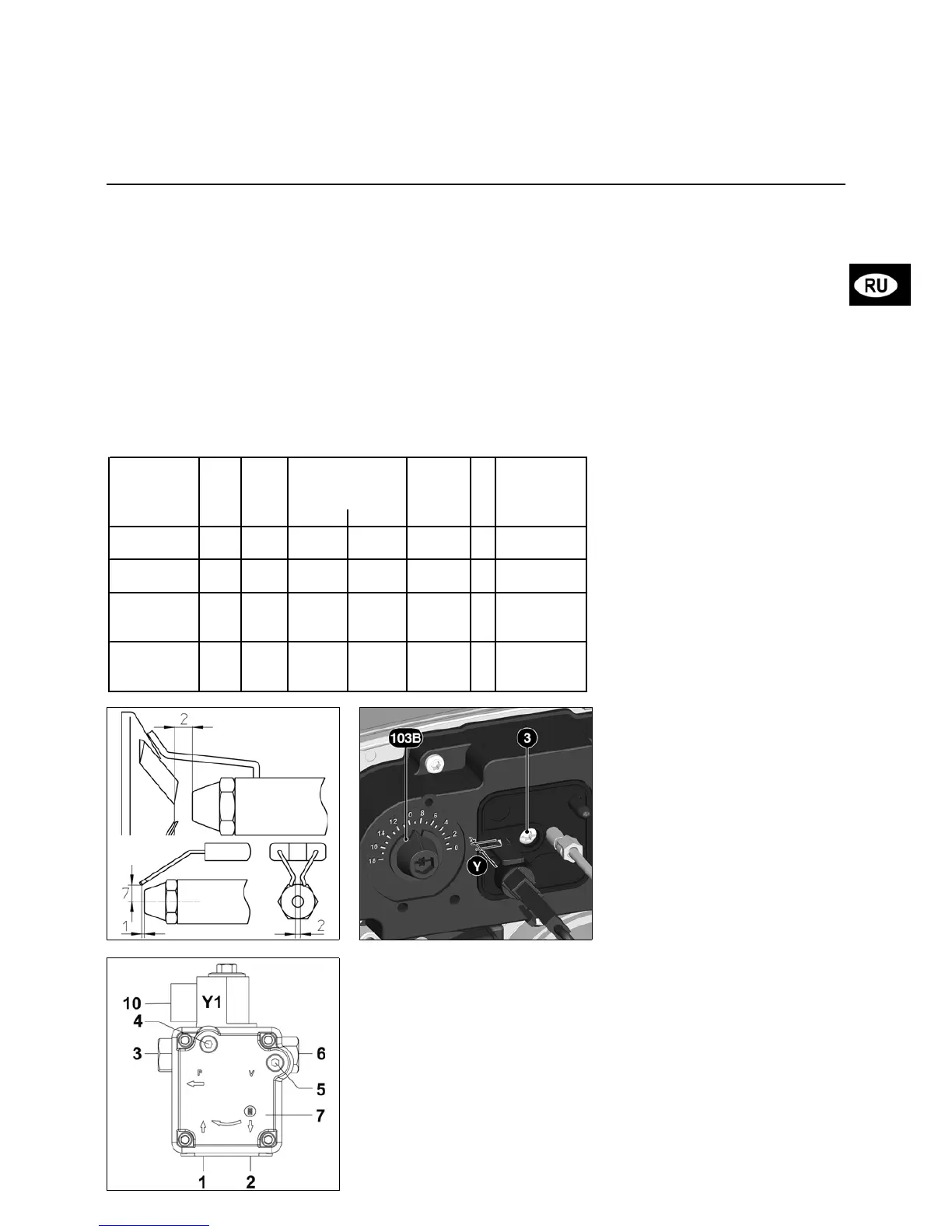

Регулировки
Горелка предварительно
отрегулирована на заводе.
Если заводская регулировка не
соответствует мощности котла,
выполните следующие указания.
• Выберите из таблицы напротив
форсунку, рассчитанную на
номинальную мощность котла с КПД
92%.
• Отрегулируйте головку
воспламенения:
- размер Y на шкале с нанесенными
делениями от 0 до 20 мм,
- ручка управления воздушной
заслонкой 103B с градуированной
шкалой от 0 до 18.
Пуск
• Закройте контур регулирования.
• Разблокируйте блок безопасности.
• Горелка работает.
• Подождите, пока не закроется
термостат подогревателя (для
горелок с подогревателем).
Запускается горелка.
• Проверьте параметры розжига:
содержание CO
2
, дымность и
температуру отработавших газов.
Для увеличения содержания CO
2
:
• Уменьшите открытие воздушной
заслонки, для уменьшения
содержания CO
2
увеличьте открытие
заслонки. После изменения открытия
воздушной заслонки может
потребоваться подкорректировать
размер Y винтом 3.
Для изменения дымности:
• Откройте воздушную заслонку для
уменьшения дымности, для его
уменьшения закройте заслонку.
• Проверьте параметры горения в
реальных условиях эксплуатации ( при
закрытых дверцах и т. д.), а также
герметичность контуров.
• Запишите результаты в
соответствующие документы.
Проверка безопасности
• Проверьте горелку в процессе работы:
- размыкание контура регулирования,
- включение безопасного режима с
блокировкой по отсутствию
пламени,
- герметичность передней панели
котла,
- работу систем автоматического
управления (если они есть),
- разрежение в контуре подачи
топлива не более 400 мбар или 305
мм ртутного столба.
1 Всасывание.
2 Слив.
3 Выходное отверстие форсунки.
4 Штуцер для подключения G1/8
5 Штуцер для подключения
вакуумметра G1/8
6 Регулировка давления.
7 Обозначение для однотрубной
системы подачи топлива.
10 Обмотка электромагнитного
клапана.
Y1 Электромагнитный клапан.
Проверка герметичности системы
подачи топлива
• Установите на топливном насосе
манометр и вакуумметр.
• Показания считываются при
работающей горелке.
• Затем проверьте герметичность.
45° 60°
20 1,8 - 0,50 11 5 9
24 2,2 - 0,60 11 5 10
27,3 2,5 - 0,60 11 10 10
32,7 3,0 0,75 - 11 10 13
37,1 3,4 0,85 - 11 10 15
43,6 4,0 1,00 - 11 12 15
48 4,4 1,10 - 11 20 18
54 4,9 1,25 - 11 5 8
67 6,1 1,50 - 11 10 11
74 6,8 1,75 - 11 15 13
NC9 H101A
Соп ло Danf oss S
америк. гал/ч
угол распыления
NC4 R101A
NC4 H101A
NC6 H/R101A
Котел
кВт
Давление
бар
Y
MM
103B
Деления
возд .заслонки
Горелка
Расход
кг/ч
