Cuenod NC9 H101A - Español

12/2008 - Art. Nr. 4200 1013 9300A22
Información general
Descripción del quemador
Descripción del quemador
Los quemadores de gasóleo NC4, NC6 y
NC9 son aparatos de aire soplado de
una etapa con funcionamiento todo o
nada.
Estos quemadores se adaptan a los
distintos tipos de caldera. Se encuentran
disponibles con una longitud de cabeza
regulable. Bajo petición, le podemos
indicar cuál es el quemador
recomendado para una caldera
determinada. Estos quemadores utilizan
gasóleo doméstico de una densidad de
0,84 a una temperatura de 10 °C con un
poder calorífico (Hi) de 11,86 kWh/kg.
Estos quemadores responden a un
índice de protección IP 21.
Embalaje
El quemador con cubierta se entrega en
un paquete de 10 kg aprox. que incluye:
- bolsa de accesorios de montaje,
- sobre de documentación con:
- folleto de instrucciones,
- esquema eléctrico,
- certificado de garantía.

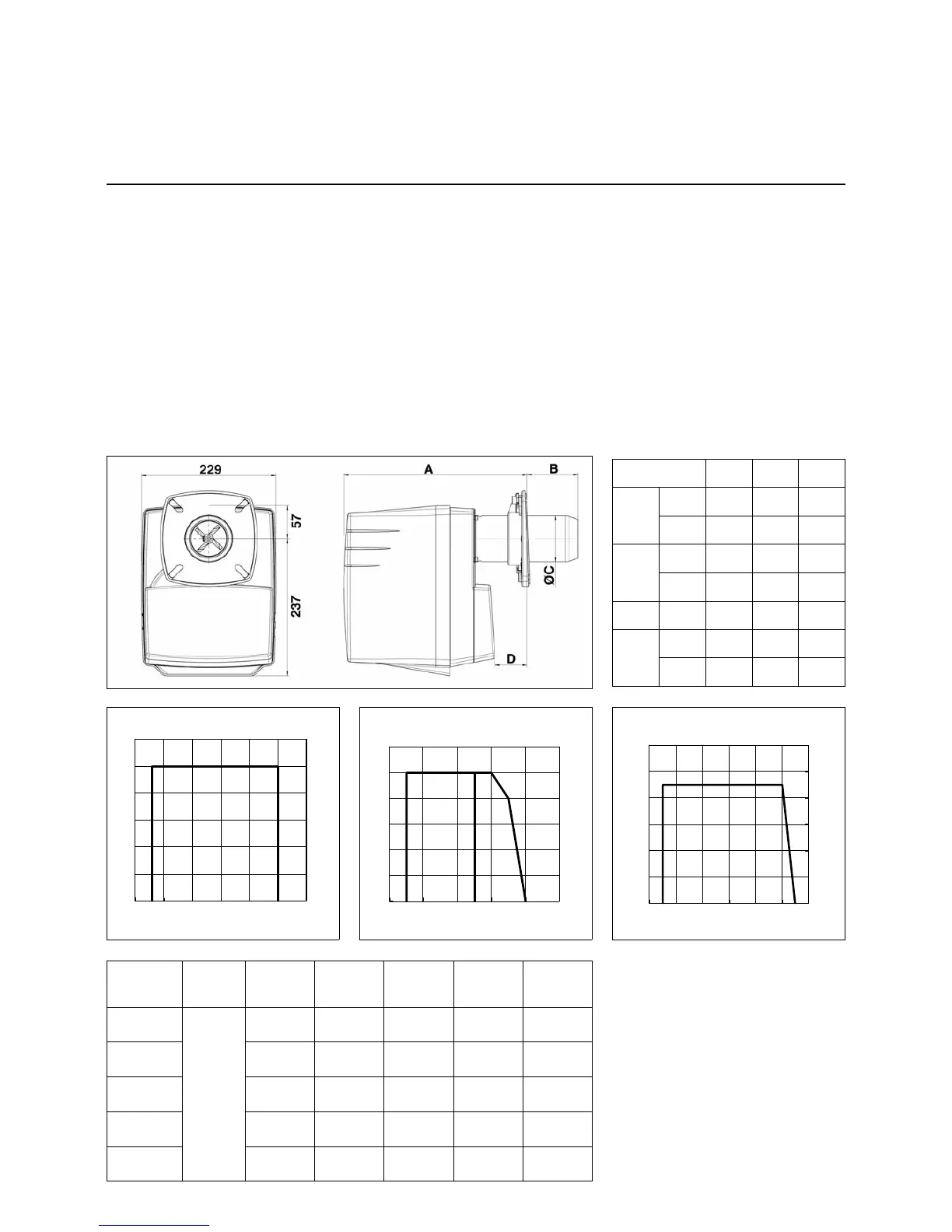

Dimensiones y medidas
Se debe dejar una distancia libre mínima
de 0,60 metros a cada lado del
quemador para permitir la realización de
operaciones de mantenimiento.
Ventilación del lugar de instalación
El volumen de aire nuevo requerido es
de 1,2 m
3
/kWh producido en el
quemador.
Características de uso
Temperatura ambiente:
- de uso: - 5 ... 40 °C
- de almacenaje: - 20 ..70 °C
Potencia eléctrica máxima absorbida:
244 W (230 V - 50 Hz)
NC4 NC6 NC9
A mín 270 270 297
máx. 310 310 357
B mín707070
máx. 120 120 138
C Ø 808090
D mín212115
máx. 71 71 83
Principales componentes
• Cajetín de seguridad: TCH1xx
• Motor de ventilación y bomba:
monofásico 230V, 50Hz, 2.800 mín
-1
85-110 W, condensador 4 µF/400 V
• Encendedor electrónico:
EBI 5
• Turbina del ventilador:
NC4/6: Ø133x42;
NC9: Ø133x62
• Control de la válvula de aire: manual
• Bomba de gasóleo con electroválvula:
AS47D
• Cañón:
NC4/6: Ø63/80x177
NC9: Ø75/90x192
Quemador Célula Deflector
cónico
Caudal
kg/h
Potencia
llama
kW
Pulverizador
US gal/h
Línea
pulverizador
precalentado
NC 4 R101A
MZ 770S
lg. 44 mm
Ø 63/16-4
ranuras
1,5 - 3,4 18 - 40 de 0,5 a
0,85
FPHB5
NC 4 H101A Ø 63/16-4
ranuras
1,7 -3,4 20 - 40 de 0,5 a
0,85
NO
NC 6 R101A Ø 63/16-6
ranuras
3,4 - 4,6 40 - 55 de 1 a 1,2 FPHB5
NC 6 H101A Ø 63/16-6
ranuras
3,4 - 4,6 40 - 55 de 1 a 1,2 NO
NC 9 H101A Ø 75/20-6
ranuras
3,8 - 8 45 - 95 de 1,25 a
1,75
NO
daPa mbar
18
40
0
2
4
6
8
10
12
15 25 35 45
0
0,2
0,4
0,6
0,8
1
1,2
NC4 R101A
daPa mbar
kW
40
20
0
2
4
6
8
10
12
15 25 35 45 55 65
0
0,2
0,4
0,6
0,8
1
1,2
NC4 H101A, NC6 H/R101A
daPa mbar
kW
45
95
0
2
4
6
8
10
12
40 50 60 70 80 90 100
0
0,2
0,4
0,6
0,8
1
1,2
NC9 H101A
