Введение
Данное руководство содержит пошаговые инструкции
для настройки всех коммутаторов серии D-Link Web
Smart. Пожалуйста, имейте в виду, что
приобретенная модель может незначительно
отличаться от изображенной на иллюстрациях. За
более подробной информацией о коммутаторе, его
компонентах, подключении к сети и технической
спецификацией, пожалуйста, обратитесь к
руководству пользователя, включенного в комплект
поставки коммутатора.
Шаг 1 – Распаковка
Откройте коробку и аккуратно достаньте ее
содержимое. Пожалуйста, сверьтесь со списком
комплекта поставки, расположенным в руководстве
пользователя. Если какой-то из этих элементов
отсутствует или поврежден, пожалуйста, обратитесь
к продавцу для замены.
- Один коммутатор D-Link Web Smart
- Кронштейны для монтажа в стойку
- Шнур питания
- Компакт-диск с руководством пользователя и
утилитой SmartConsole
-
Одно мультиязычное руководство по быстрой
установке
Шаг 2 – Установка
коммутатора
Для безопасной работы и установки коммутатора
необходимо сделать следующие шаги:
♦ Визуально проверьте силовой кабель и
убедитесь в безопасности его подключения к
разъему питания переменного тока
♦ Убедитесь, что вокруг коммутатора достаточно
пространства для вентиляции
♦ Не размещайте тяжелые или нагревающиеся
объекты на коммутаторе
Установка на стол или поверхность
При установке коммутатора на стол или какую-нибудь
поверхность, необходимо прикрепить к нему
поставляемые вместе с ним резиновые ножки.
Самоклеющиеся ножки крепятся на дне устройства
по его углам. Обеспечьте достаточное пространство
для вентиляции между устройством и объектами
вокруг него.

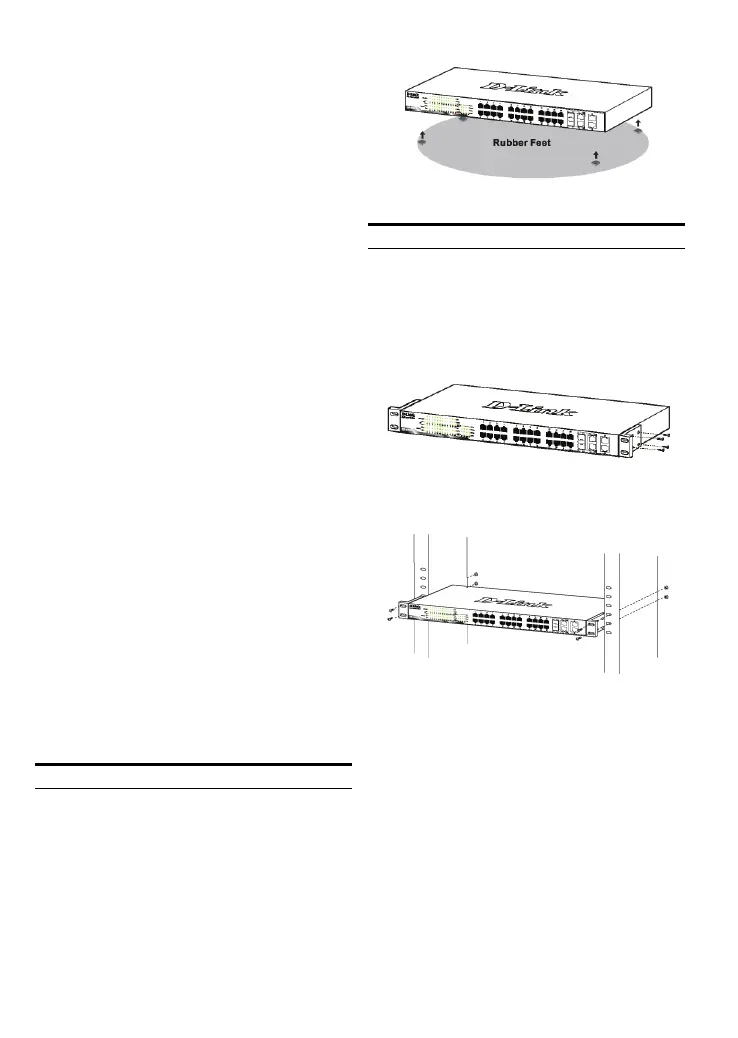

Рисунок 1. Крепление резиновых ножек
Установка в стойку
Коммутатор допускает установку в 19-дюймовую
стойку EIA , которая, как правило, размещается в
серверной комнате вместе с другим оборудованием.
Прикрепите монтажные уголки к боковым панелям
коммутатора (по одному с каждой стороны) и
закрепите их прилагаемыми винтами.
Рисунок 2. Крепление монтажных уголков
Затем, используя винты от стойки, закрепите на ней
коммутатор.
Рисунок 3. Установка коммутатора в стандартную
стойку
Шаг 3 – Подключение кабеля
питания переменного тока
На данном шаге подключите кабель питания к
розетке сети питания (желательно заземленной и
защищенной от перепадов напряжения).
