D-Link DSR-150 Quick Installation Guide

D-Link Unied Services Router  9
DEUTSCH
A
B C
  
A USB-Port (1)
Entspricht dem USB 2.0
Standard und ist auch mit USB
1.1 kompatibel. Die folgenden
Funktionen werden jetzt über
diesen USB-Port unterstützt:
1. Flash-Speicher oder Festplatte
für die Freigabe von Dateien.
2. Drucker für ein gemeinsames
Nutzen der Druckerfunktionen
B
Rücksetztaste
(Reset)
Gedrückt halten, um Gerät
zurückzusetzen
C Ein/Aus-Taste
Diese Taste drücken, um Gerät
einzuschalten
D Stromeingang
Ladebuchse (Gleichstrom)




In diesem Kapitel wird beschrieben, wie Sie
Kabel am Gerät anschließen und die Stromzufuhr
herstellen.

Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Fehler, Geräteausfälle und Verlet-
zungen zu vermeiden:
- Vor der Installation muss die Stromversorgung
getrennt werden.
- Das Gerät muss in einem Raum mit
ausreichender Belüftung betrieben werden. Die
Raumtemperatur darf 40˚C nicht überschreiten.
- Vor und hinter dem Gerät muss freier Platz von
etwa 1 Meter sein.
- Achten Sie beim Installieren des Geräts in
einem Rackrahmen darauf, dass die Lüftung-
söffnungen an den Seiten des Gehäuses
NICHT blockiert sind. Stellen Sie sicher, dass
geschlossene Racks über Lüfter und seitliche
Lüftungsschlitze verfügen.
- Beseitigen Sie vor der Installation bitte die
folgenden Gefahrenquellen: feuchte oder nasse
Böden, Lecks, beschädigte oder nicht geerdete
Stromkabel und fehlende Sicherheitserdungen.
Zur Stromversorgung des Geräts stecken Sie
das Netzteil (Wechsel-/Gleichstrom-Adapter
im Lieferumfang des Geräts enthalten) in die
Ladebuchse (Gleichstrom) an der Seite des Geräts.
 D-Link empehlt die Verwendung eines
Überspannungsschutzes für die Stromverbindung.
Drücken Sie zum Einschalten des DSR-150 auf
die EIN-/AUS-Taste an der Seite des Geräts. Um
das Gerät auszuschalten, drücken Sie erneut auf
die EIN-/AUS-Taste. Die Taste geht wieder in den
Ausgangszustand zurück
 Standardmäßig ermöglichen D-Link
Services Router aus Sicherheitsgründen
nur den webbasierten Zugriff über die
grasche Benutzeroberäche von LAN- und
WLAN-Schnittstellen.
  

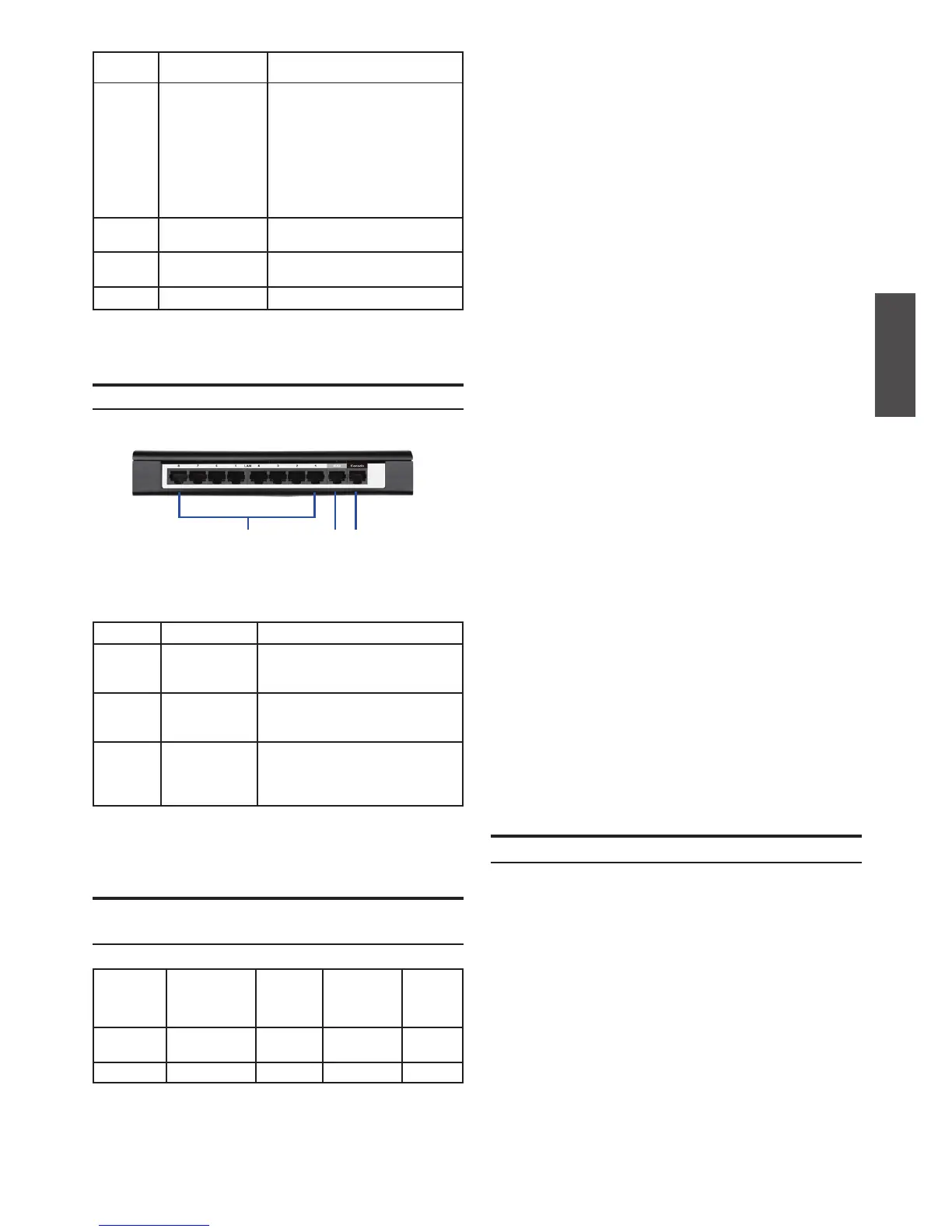

A Fast Ethernet
LAN-Port
(1-8)
Zum Anschluss von Ethernet-
Geräten wie Computer, Switches
und Hubs
B Fast Ethernet
WAN-Port
(1)
Ein Auto-MDI/MDIX-WAN-Port dient
als Anschluss für das Kabel- oder
DSL-Modem zum Internet.
C Konsolen-Port
(1)
Zum Zugriff auf CLI (Command Line
Interface/Befehlszeilenschnittstelle)
über ein RJ45-to-DB9
Konsolenkabel.














LAN (1-8) Statische
IP-Adresse
192.168.10.1 Aktiviert Aktiviert
WAN DHCP-Client 0.0.0.0 Deaktiviert Deaktiviert



D-Link DSR-150 Specifications

General

Ethernet LAN	Yes
Cabling technology	10/100Base-T(X)
Networking standards	IEEE 802.1Q, IEEE 802.3, IEEE 802.3u
Ethernet LAN data rates	10, 100 Mbit/s
Ethernet interface type	Fast Ethernet
PC in (D-Sub)	No
USB ports quantity	0
Ethernet LAN (RJ-45) ports	8
Supported network protocols	IPSec, PPTP, L2TP
Security algorithms	3DES, DES, SSL/TLS
VPN tunnels quantity	21
Filtering description	Keyword
MAC address filtering	-
Safety	cUL, LVD (EN60950-1)
Certification	WEEE
Electromagnetic compatibility	FCC Class B, CE Class B, C-Tick, IC
Mean time between failures (MTBF)	240000 h
Input current	1.5 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	7.44 W
Storage temperature (T-T)	-20 - 70 °C
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	5 - 95 %
Product color	Black
Input voltage	12 V
Ports quantity	The number of ports or external interfaces to which other equipment can be connected.
Management platform	HTTP, HTTPS, CLI, SNMP v1/v2c/v3
Connectivity technology	Wired
Compliance industry standards	RoHS

Weight and Dimensions

Depth	118 mm
Width	208 mm
Height	35 mm
Weight	- g
