15
РУССКИЙ
Индикаторы
CELL1
MAIN
2.4G/5G
WIFI
WAN/LAN1 LAN2 LAN3
GNSS
PWR GND IGN DI-1 DI-2 DO TX RX
GNSS
DWM-321
PWR
2.4G
5G
RESET
SIMA
SIMB
SIMA
SIMB
SIMA - - - CELL 2 - - - SIMB
SIMA - - - CELL 1 - - - SIMB
GNSS
DWM-321
PWR
2.4G
5G
SIMA
SIMB
SIMA - - - CELL 1 - - - SIMB
RESET
GNSS
DWM-321
PWR
2.4G
5G
SIMA
SIMB
SIMA - - - CELL 2 - - - SIMB
CELL2
AUX
CELL2
MAIN
CELL1
AUX
2.4G/5G
WIFI
CELL1
SIMA
SIMB
CELL2
CELL1 CELL2
SIMA
SIMB
CELL1 CELL2
1 3
2
4
5 6

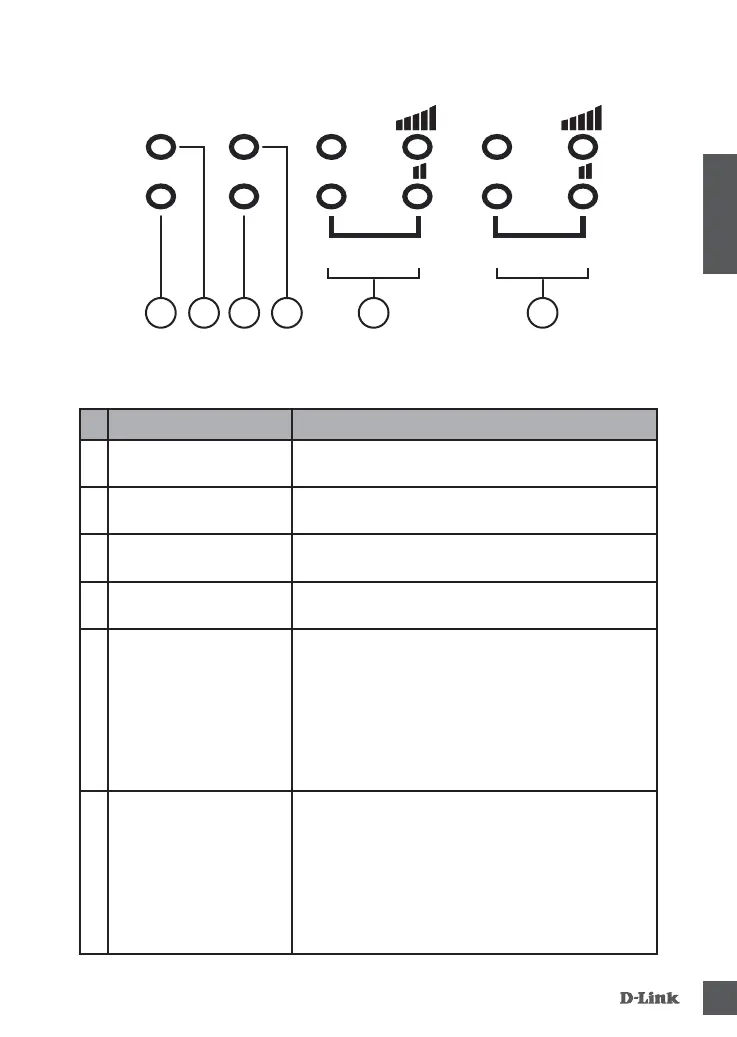

Рисунок 2
# Индикатор Описание
1 Power
Индикатор горит зеленым светом, если питание
маршрутизатора включено.
2 GNSS
Индикатор горит зеленым светом, если функция
отслеживания GPS включена.
3 5G
Индикатор горит зеленым светом, если
используется беспроводная сеть 5 ГГц.
4 2.4G
Индикатор горит зеленым светом, если
используется беспроводная сеть 2,4 ГГц.
5 CELL1
SIM A – Выполнено мобильное подключение с
использованием SIM A (CELL1) к сети LTE.
SIM B - Выполнено мобильное подключение с
использованием SIM B (CELL1) к сети LTE.
Сильный сигнал - Индикатор горит зеленым светом,
если уровень сигнала высокий.
Слабый сигнал - Индикатор горит зеленым светом,
если уровень сигнала низкий.
6 CELL2
SIM A - Выполнено мобильное подключение с
использованием SIM A (CELL2) к сети LTE.
SIM B - Выполнено мобильное подключение с
использованием SIM B (CELL2) к сети LTE.
Сильный сигнал - Индикатор горит зеленым светом,
если уровень сигнала высокий.
Слабый сигнал - Индикатор горит зеленым светом,
если уровень сигнала низкий.
Таблица 2
DWM-321D/DWM-321
