Задняя панель
1
CELL1
MAIN
2.4G/5G
WIFI
WAN/LAN1 LAN2 LAN3
GNSS
PWR GND IGN DI-1 DI-2 DO TX RX
GNSS
DWM-321
PWR
2.4G
5G
RESET
SIMA
SIMB
SIMA
SIMB
SIMA - - - CELL 2 - - - SIMB
SIMA - - - CELL 1 - - - SIMB
GNSS
DWM-321
PWR
2.4G
5G
SIMA
SIMB
SIMA - - - CELL 1 - - - SIMB
RESET
GNSS
DWM-321
PWR
2.4G
5G
SIMA
SIMB
SIMA - - - CELL 2 - - - SIMB
CELL2
AUX
CELL2
MAIN
CELL1
AUX
2.4G/5G
WIFI
CELL1
SIMA
SIMB
CELL2
CELL1 CELL2
SIMA
SIMB
CELL1 CELL2
3 5 6 7 8 1092
4

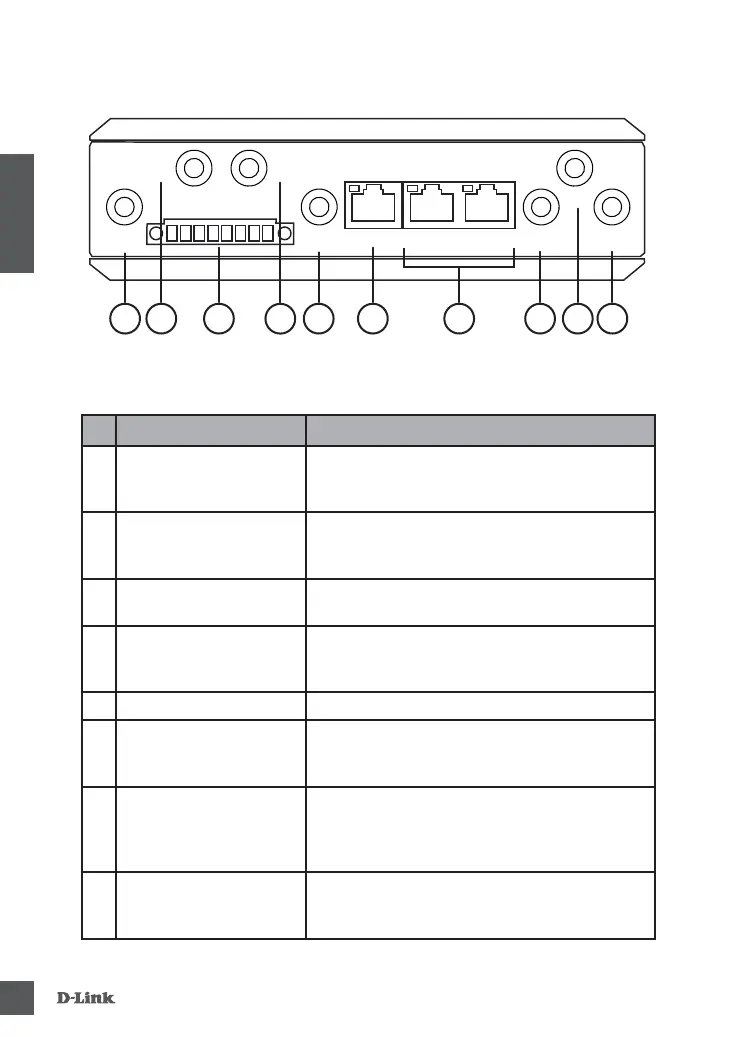

Рисунок 3
# Компонент Описание
1 CELL1 MAIN
Разъем для основной внешней антенны
LTE, используемой для первого мобильного
подключения
2 CELL2 AUX*
Разъем для вспомогательной внешней антенны
LTE, предназначенной для сглаживания помех
в сети
3 Клеммный блок
Клеммный блок с контактами PWR/GND/IGN/
DI-1/DI-2/DO/TX/RX
4 CELL2 MAIN*
Разъем для основной внешней антенны
LTE, используемой для второго мобильного
подключения
5 2.4G/5G WIFI Разъем для антенны Wi-Fi 2,4 ГГц / 5 ГГц
6 Порт WAN/LAN1
Позволяет использовать проводное
подключение в качестве основного или
резервного.
7 Порты LAN2 и LAN3
Используются для подключения таких
устройств, как компьютеры, коммутаторы,
внешние точки доступа и накопители NAS, с
помощью Ethernet-кабеля.
8 CELL1 AUX
Разъем для вспомогательной внешней антенны
LTE, предназначенной для сглаживания помех
в сети
DWM-321D/DWM-321
