18
РУССКИЙ
Подключение внешних антенн
CELL1
MAIN
2.4G/5G
WIFI
WAN/LAN1 LAN2 LAN3
GNSS
PWR GND IGN DI-1 DI-2 DO TX RX
GNSS
DWM-321
PWR
2.4G
5G
RESET
SIMA
SIMB
SIMA
SIMB
SIMA - - - CELL 2 - - - SIMB
SIMA - - - CELL 1 - - - SIMB
GNSS
DWM-321
PWR
2.4G
5G
SIMA
SIMB
SIMA - - - CELL 1 - - - SIMB
RESET
GNSS
DWM-321
PWR
2.4G
5G
SIMA
SIMB
SIMA - - - CELL 2 - - - SIMB
CELL2
AUX
CELL2
MAIN
CELL1
AUX
2.4G/5G
WIFI
CELL1
SIMA
SIMB
CELL2
CELL1 CELL2
SIMA
SIMB
CELL1 CELL2

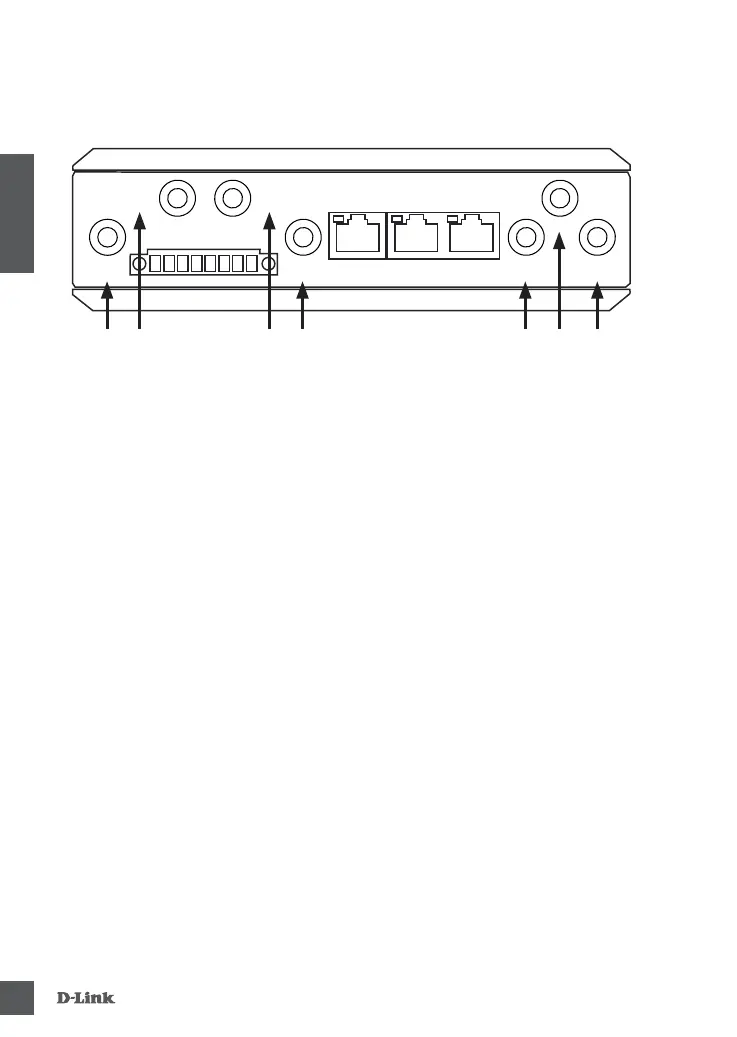

Рисунок 4: Подключение внешних антенн
Входящие в комплект поставки антенны являются
взаимозаменяемыми.
1. Подключите антенны LTE к разъемам CELL1 Main и CELL1
AUX. Поверните антенны по часовой стрелке, чтобы
прикрепить их.
(Дополнительно*) Чтобы использовать CELL2,
подключите две антенны LTE к разъемам CELL2 Main
и CELL2 AUX.
(Дополнительно) Чтобы использовать функцию Wi-
Fi, подключите две антенны Wi-Fi к разъемам 2.4G/5G
WIFI.
(Дополнительно) Чтобы использовать функцию
GNSS, подключите антенну GNSS (не входит в
комплект поставки) к разъему GNSS.
2. Разместите устройство в месте наилучшего приема
сигнала. Расположите антенны так, чтобы они были
направлены вверх.
* Только для DWM-321D.
DWM-321D/DWM-321
