7
Instructions de montage mural (suite)

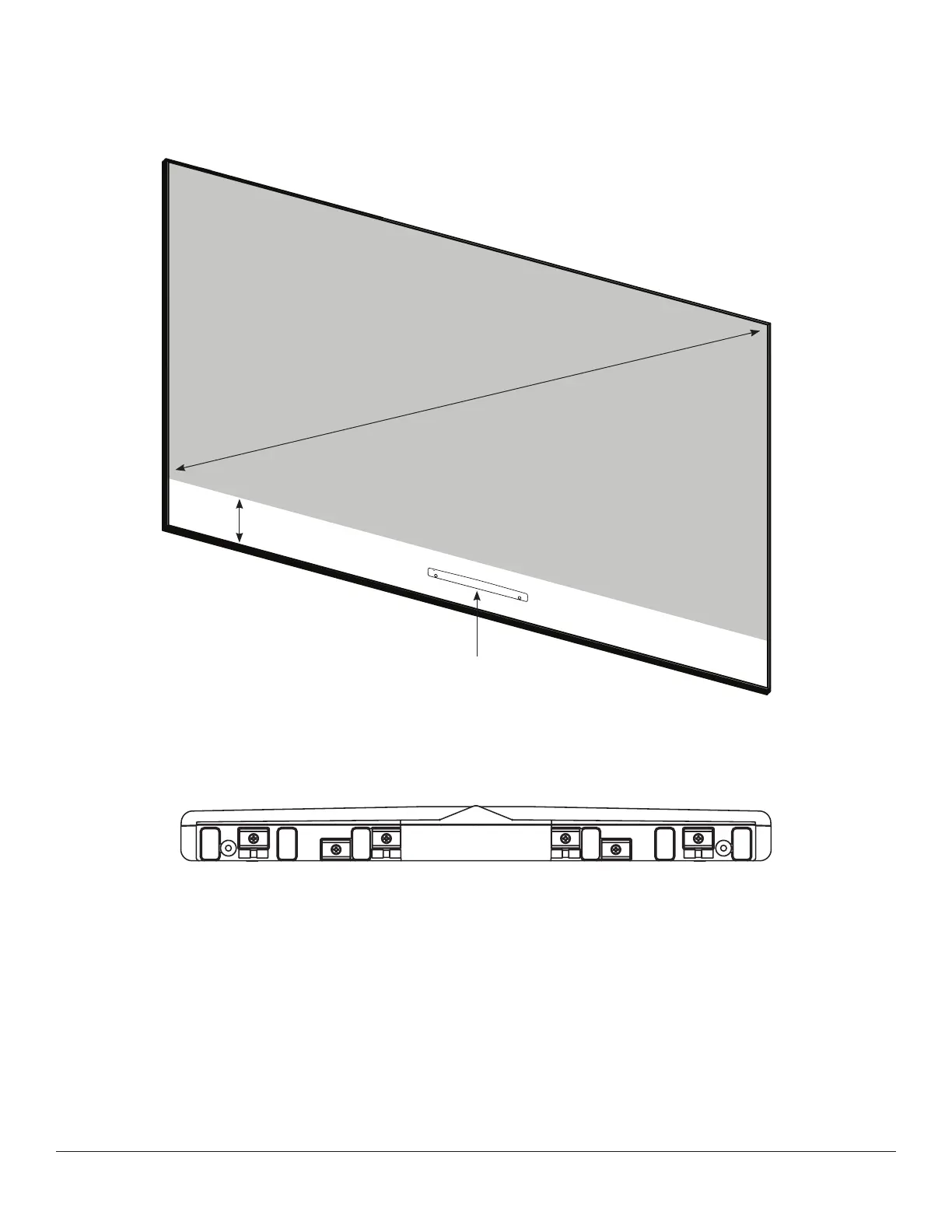

7. L'écran IDEA 16:9 est conçu pour être utilisé avec les projecteurs interactifs Epson
BrightLink (série 1480, série 720/730). Ainsi, 3 po (76,2 mm) d'espace supplémentaire
en haut de l'écran permettent un montage direct du module tactile BrightLink (igure
4) sur l'écran, tout en laissant de la place pour un aichage 16:9 de 100 po (2,45 m) en
diagonale.
Le module tactile se connecte directement à l'écran IDEA à l'aide des aimants à
l'arrière du module tactile (Figure 5).
REMARQUE : Si votre modèle BrightLink ne comprend pas de module tactile
interactif, environ 3 po (76,2 mm) d'espace vide en haut ou en bas de l'écran sera
présent lors de la projection d'une image en diagonale de 100 po (2,54 m).
Figure 4
DRAWING AND PART FILE
MODEL
NAME:
LOWER_ATTACHMENT_EXPLODED(EPSON)_NO_IR
MODEL
LOCATION:
S:\Engineering\Solidworks Files\EPSON IDEA\INSTRUCTIONS\
SHEETS: 1 OF 1
PART NO:
26206
REVISIONS
REV.
DESCRIPTION CHNGD BY: DATE: APPR'D BY:
TOLERANCES:
DECIMAL:
.XX = ±.010
.XXX = ±.005
FRACTIONAL:
= ±.015
ANGULAR:
= ±1°
1:18
DRAWN BY:
ADW
DATE:
4/16/2014
APP'D BY: DATE:
X.XXXX
1/19/2011
MATERIAL NO:
MULIT
FINISH:
TYPE OF FINISH
sw
NAME:
EXPLODED VIEW FOR INSTRUCTIONS
SCALE:
DA-LITE SCREEN CO.
WARSAW, INDIANA, USA
PART NO:
26206
Figure 5
Module tactile BrightLink
Zone non projetée
3 po
(76,2 mm)
100 po (2,54 m) en diagonale
