5
DRAWING AND PART FILE
MODEL
NAME:
MOUNTING EXPLODED(EPSON)_NO_IR
MODEL
LOCATION:
S:\Engineering\Solidworks Files\EPSON IDEA\INSTRUCTIONS\
SHEETS: 1 OF 1
THE INFORMATION AND DESIGNS CONTAINED IN THIS DRAWING ARE CONFIDENTIAL
AND PROPRIETARY PROPERTY OF MILESTONE AV TECHNOLOGIES NEITHER THIS
DESIGN NOR ANY INFORMATION CONTAINED IN THIS DRAWING MAY BE
REPRODUCED OR DISCLOSED TO OTHERS WITHOUT EXPRESS WRITTEN CONSENT
OF MILESTONE AV TECHNOLOGIES.
THIS PRINT SUPERSEDES ANY
PRINT DATED PRIOR TO:
PART NO:
26206
5/30/2014
REVISIONS
REV.
DESCRIPTION CHNGD BY: DATE: APPR'D BY:
TOLERANCES:
DECIMAL:
.XX = ±.010
.XXX = ±.005
FRACTIONAL:
= ±.015
ANGULAR:
= ±1°
1:18
DRAWN BY:
ADW
DATE:
4/16/2014
APP'D BY: DATE:
X.XXXX
1/19/2011
MATERIAL NO:
MULIT
FINISH:
TYPE OF FINISH
sw
NAME:
EXPLODED VIEW FOR INSTRUCTIONS
SCALE:
DA-LITE SCREEN CO.
WARSAW, INDIANA, USA
PART NO:
26206

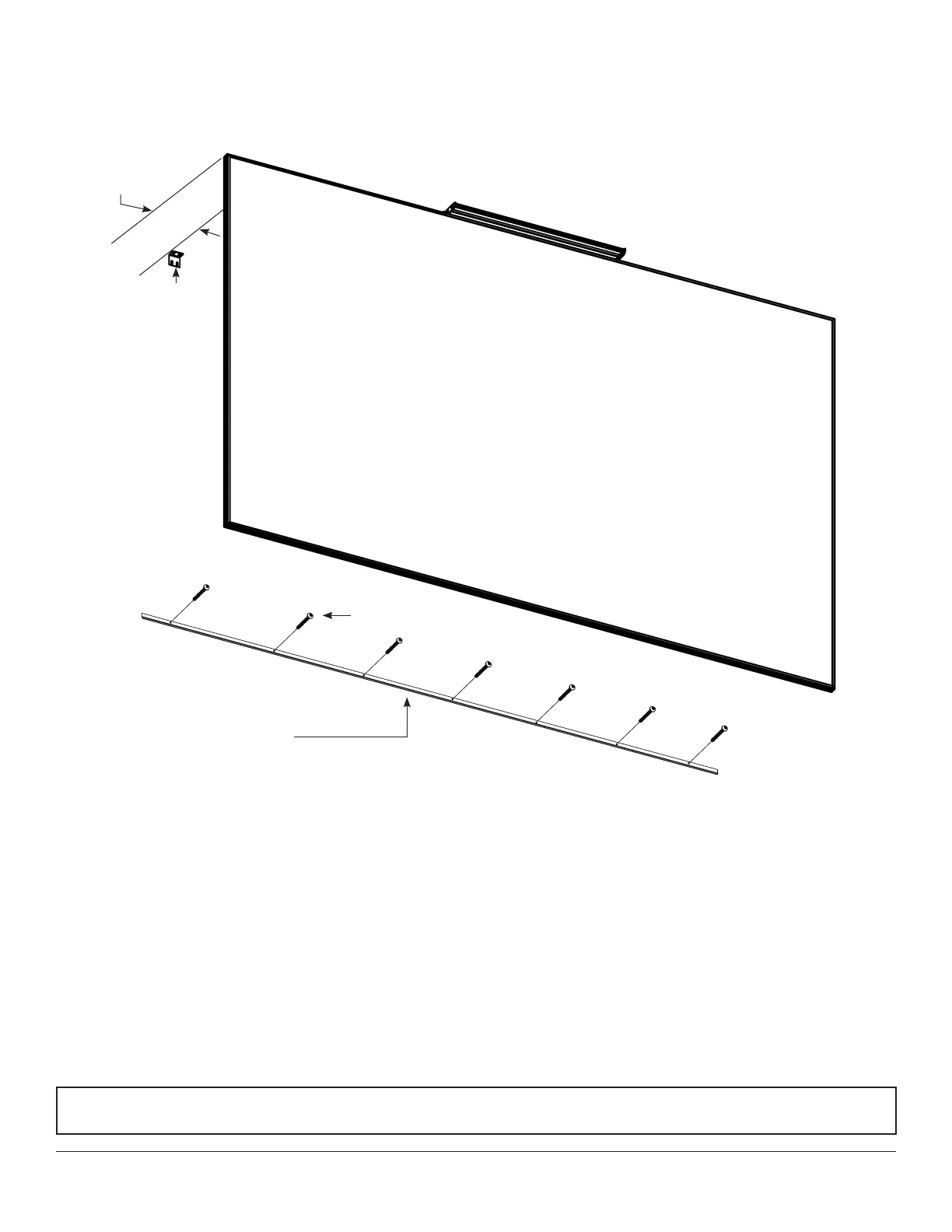

Instructions de montage mural
REMARQUE : Utiliser le matériel de montage approprié pour le
type de mur et pour tenir compte du poids de suspension de
l'écran (igure 2). Le matériel n'est pas fourni.
1. Fixer le support mural aux poteaux muraux à la hauteur
souhaitée. Centrer le support mural avec le cadre de l'écran. Vous
aurez besoin d'au moins 1 po d'espace au-dessus des trous percés
pour accrocher l'écran (Figure 2).
2. Pour installer les (2) supports en L, vous devez mesurer la hauteur
totale du cadre de l'écran et soustraire 1⅛ po (29 mm). En utilisant
cette dimension, mesurer depuis le bord supérieur des supports
muraux et marquez le mur pour deux trous de vis. Le bord
extérieur de chaque support en L ne doit pas être à plus de 5 po
(127 mm) des bords gauche et droit du cadre de l'écran (Figure 2).
3. Fixer les deux supports en L au mur aux emplacements marqués.
Le côté le plus long des deux supports en L doit être dirigé vers le
haut lorsqu'ils sont ixés ain de cacher les supports en L derrière
le cadre de l'écran une fois que l'écran est installé.
REMARQUE : Les supports en L sont nécessaires pour
maintenir une surface plane pour l'interactivité tactile.
4. Cette étape nécessite deux personnes. Accrocher l'écran sur les
supports muraux. Il y a une lèvre à l'arrière du cadre qui se coince
dans les supports muraux une fois complètement installée.
S'assurer que l'écran dégage les supports en L et que le poids de
l'écran est sur les supports muraux, pas sur les supports en L.
Support mural
Support en L
Pas plus
de 5 po
(127 mm)
Figure 2
Déterminer le placement de l'écran : Lors de l'installation de l'écran IDEA avec des projecteurs BrightLink, vous devez laisser au
moins 22 po (55,88 cm) d'espace entre le haut de l'écran et le plafond pour accueillir le support mural du projecteur.
Vis (non fournies)
