9.5 - Vase d’expansion
Pour les opérations de contrôle et de réglage de la pression de l’air du
vase d’expansion et son remplacement en cas de rupture, se reporter au
paragraphe 1.2.
Pour accéder à la vanne du vase d’expansion, procéder comme suit :
1. retirer la porte d’accès au logement de maintenance extraordinaire
(Fig.1 pan F) en dégageant les 2 vis de fermeture à l’aide de l’outil
accessoire. Il est conseillé de ne pas retirer complètement les vis an
de les utiliser pour extraire la porte. Veiller à ne pas laisser les vis
dans le système lorsque la porte a été retirée (g. 23);
2. extraire le capuchon en caoutchouc de la vanne du vase d’expansion
en le faisant glisser (g. 23);
3. agir sur la vanne selon les indications fournies au paragraphe
(g. 23);
4. remettre le capuchon en caoutchouc en place (g. 23);
5. remettre la porte en place et serrer les 2 vis (g. 23).

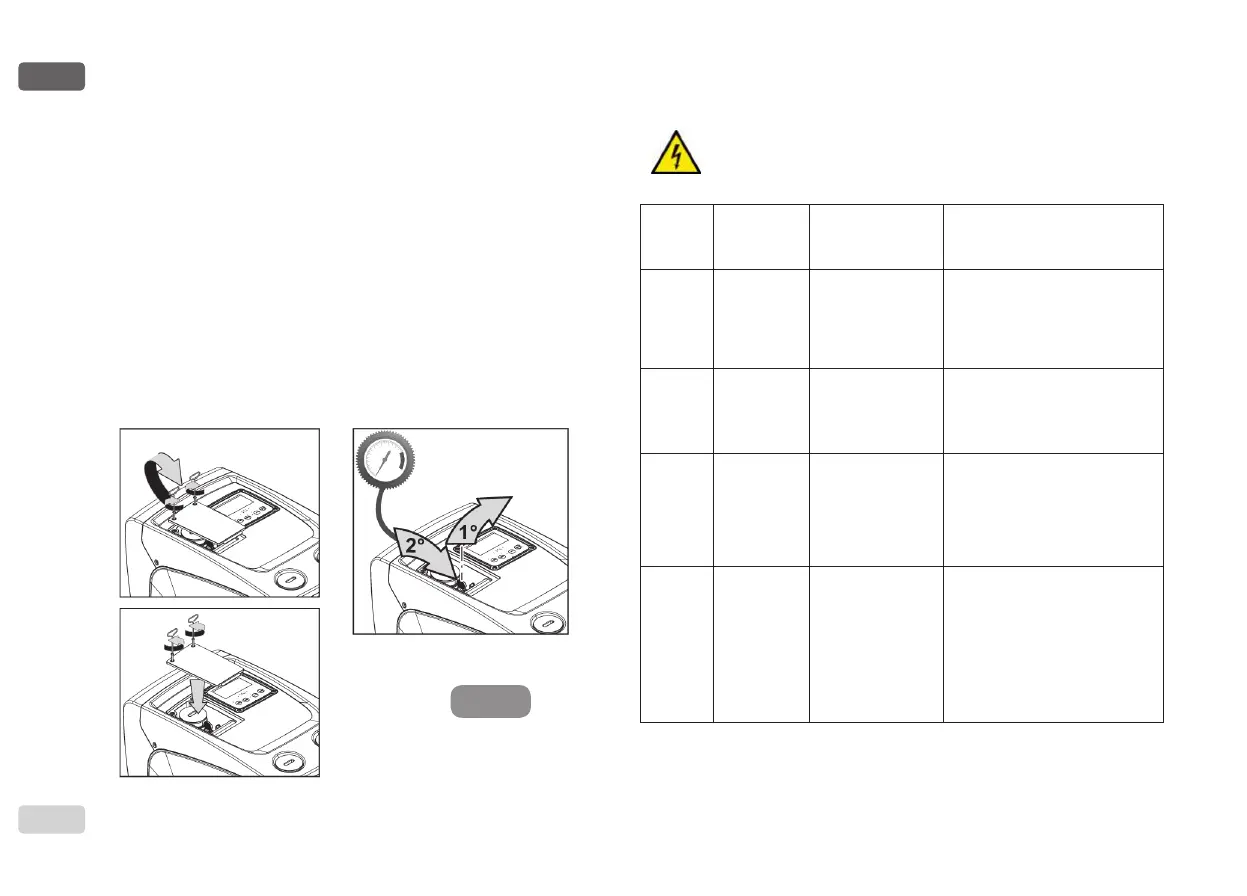

Figure 23
3
21
10 - RÉSOLUTION DES PROBLÈMES
Avant de commencer la recherche des pannes, couper l’alimen-
tation électrique de la pompe (extraire la che de la prise).
Résolution des problèmes types
Anomalie LED Causes probable Remèdes
La pompe
ne démarre
pas.
Rouge : éteint
Blanc : éteint
Bleu : éteint
Aucune alimentation
électrique.
Vérier la présence de tension dans
la prise et réintroduire la che
La pompe
ne démarre
pas.
Rouge : allumé
Blanc : allumé
Bleu : éteint
Arbre bloqué.
Se reporter au paragraphe 9.4
(entretien arbre moteur).
La pompe
ne démarre
pas.
Rouge : éteint
Blanc : allumé
Bleu : éteint
Utilisateur à un niveau
supérieur par rapport
à celui qui correspond
à la pression de redé-
marrage du système
(parag. 3.2).
Augmenter la valeur de la pression
de redémarrage du système en aug-
mentant SP ou en diminuant RP.
La pompe
ne s'arrête
pas.
Rouge : éteint
Blanc : allumé
Bleu : éteint
1. Fuite de l’instal-
lation.
2. Rotor ou partie hy-
draulique obstruée.
3. Pénétration d’air
dans le conduit
d’aspiration.
4. Capteur de ux
défectueux
Vérier l’installation, localiser la fuite
et l’éliminer.
Démonter le système et éliminer les
occlusions (service d’assistance).
Examiner le conduit d’aspiration,
identier la cause de la pénétration
d’air et l’éliminer.
Contacter le centre d’assistance.

DAB e.sybox mini3 Specifications

General

Protection Rating	IPX4
Liquid Temperature Range	0°C to +35°C
Motor Speed	Variable
Material	Technopolymer
Power Supply	230 V - 50/60 Hz
Inlet/Outlet Diameter	1 inch
Frequency	50 Hz
