41

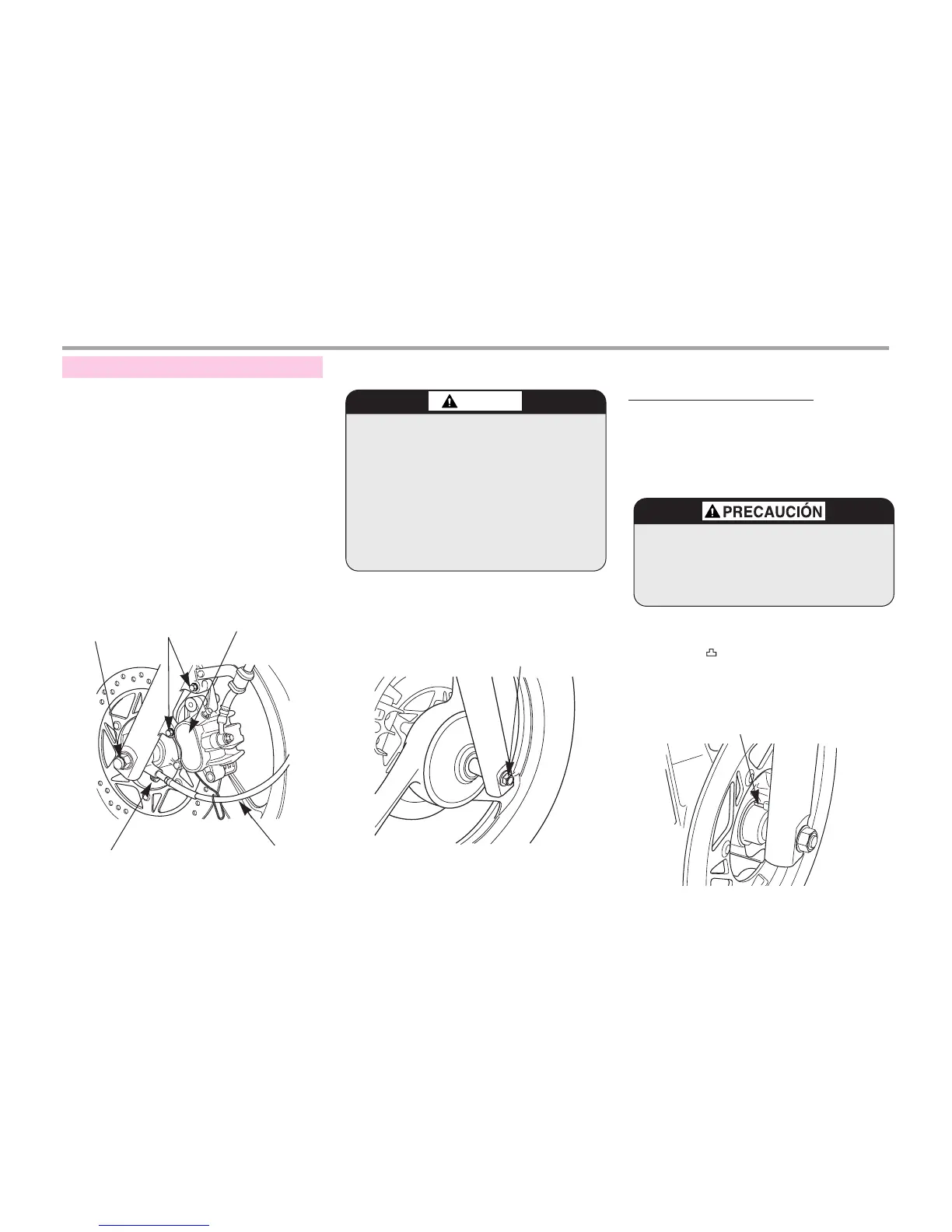

[DESMONTAJE DE LA RUEDA
DELANTERA]
1. Eleve la rueda delantera colocando un
bloque de apoyo debajo del motor.
2. Afloje el tornillo ovalado y extraiga el
cable del velocímetro.
3. Retire el conjunto de la pinza de freno
delantera de la horquilla quitando los
pernos de fijación.
4. Afloje la tuerca del eje.
5. Retire el eje de la rueda delantera, la
abrazadera lateral y saque la rueda
delantera.
NOTAS DE INSTALACIÓN:
●Coloque la rueda delantera entre las
patas de la horquilla e inserte el eje por el
lado derecho a través de la pata izquierda
de la horquilla y el cubo de la rueda.
●Antes de ensamblar, alinee la parte
saliente (
) de la caja de engranaje del
velocímetro con el saliente de la
horquilla delantera izquierda.
DESMONTAJE DE LA RUEDA
EJE DE LA RUEDA DELANTERA
SALIENTE
●No accione la maneta del freno con
la rueda desmontada.
El pistón del calibrador se saldrá del
cilindro con la consiguiente pérdida
de líquido de frenos. Si esto sucede,
tendrán que revisarle el sistema de
frenos. Consulte con su concesionario
Daelim para realizar este servicio.
CABLE DEL
VELOCÍMETRO
CONJUNTO
CALIBRADOR DEL
FRENO
TORNILLO OVALADO
TUERCA DEL EJE
PERNOS DE
FIJACIÓN
●Cuando monte la rueda, acople con
cuidado el disco del freno izquierdo
entre las pastillas de freno para evitar
dañarlas.
