PORTUGUÊS
Nota: O painel de visualização da unidade interior terá um
dos aspectos seguintes:

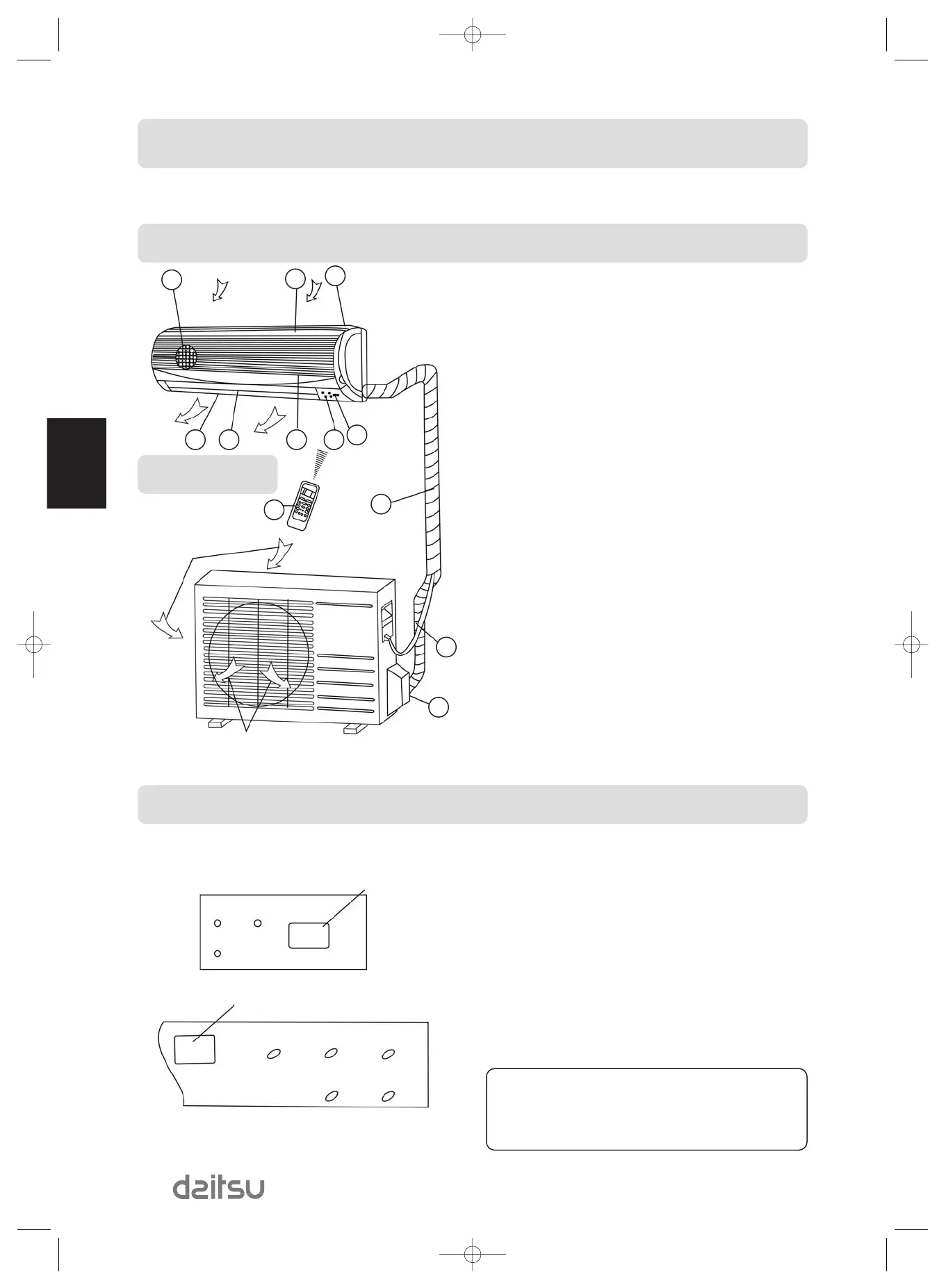

NOMES DAS PEÇAS
Indoor unit
1- Aro do painel frontal
2- Painel frontal
3- Filtro de Ar
4- Grelha horizontal de fluxo de ar
5- Deflector vertical de fluxo de ar
6- Sensor de temperatura ambiente
7- Painel de visualização
8- Receptor de sinais infravermelhos
9- Controlo Remoto
10- Tubo de escoamento, tubo de ligação de refrigeração
11- Cabo de ligação
12- Válvula de retenção
Display panel
Indicador OPERATION (funcionamento):
O indicador pisca uma vez por segundo após a ligação do apa-
relho e fica fixo quando o aparelho entra em funcionamento.
Indicador TIMER (temporizador): O indicador acende-se
quando o temporizador está programado.
Indicador PRE-DEF. (descongelação) (Só nos modelos
de frio & calor): O ar condicionado inicia a descongelação
automaticamente se a unidade exterior congelar durante
a operação de aquecimento.
Neste momento, o indicador PRE-DEF. acende-se.
Indicador AUTO (automático): Este indicador fica inter-
mitente quando o ar condicionado estiver em funciona-
mento automático.
Indicador ECON (economia):
Este indicador acende-se quando o ar condicionado esti-
ver em funcionamento económico.
Unidade exterior
Unidade interior
Painel de visualização
12
11
10
9
4 5 6 7
8
3
2
1
Entrada de ar
Saída
de ar
Entrada de ar
Saída de ar
Receptor de
sinal de
infravermelhos
Receptor de sinal de infravermelhos
TIMER OPERATION
PRE-DEF
OPERATION AUTO TIMER
ECON PRE-DEF
Nota:
Todas as imagens deste manual têm apenas uma
finalidade explicativa. Podem ser ligeiramente diferentes
do ar condicionado adquirido. Deve prevalecer o
formato real.
