FRANÇAIS
Note: Le panneau d'affichage de l'unité intérieure ressemble
à ce qui suit :

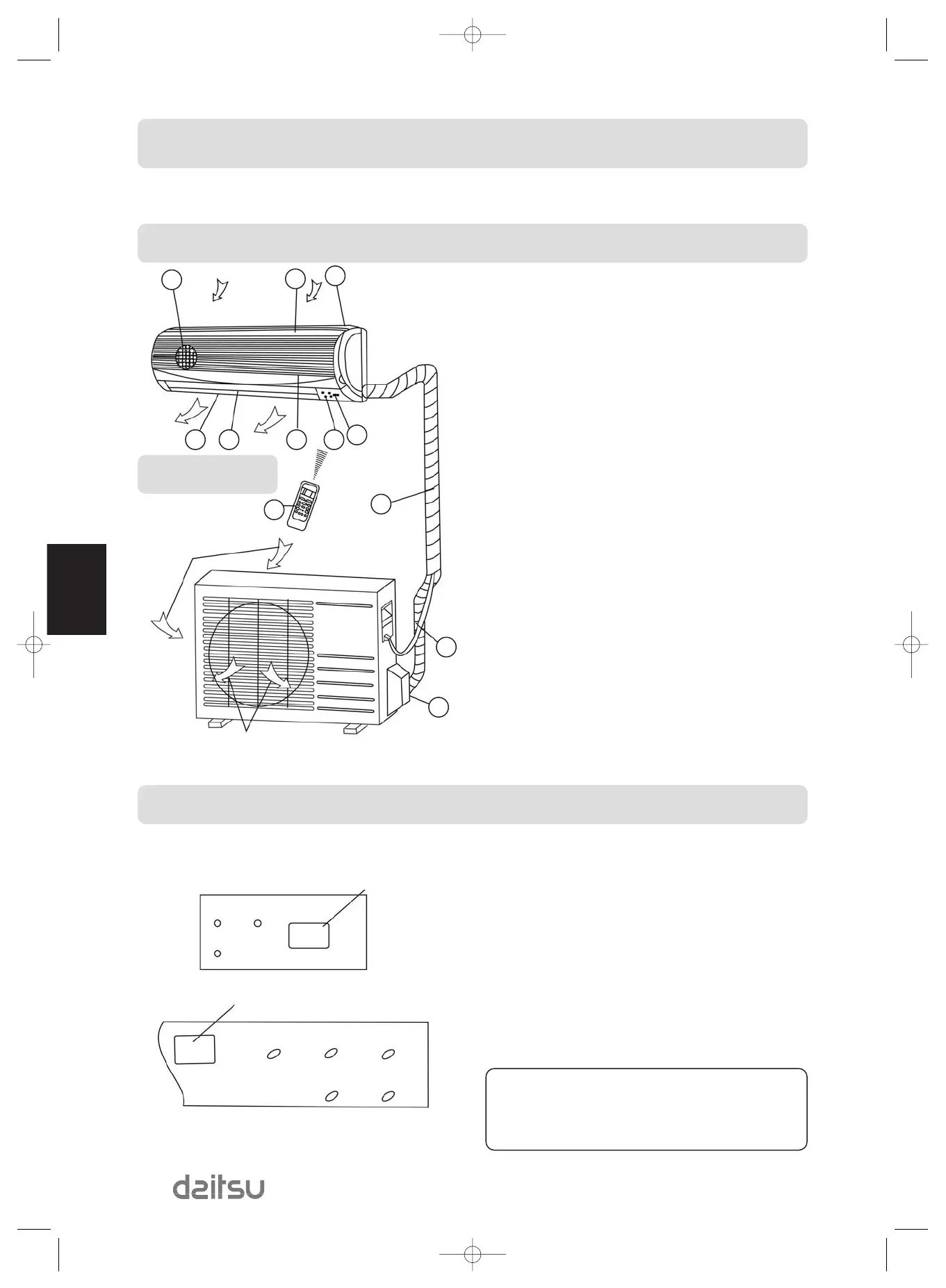

NOM DES PIÈCES
Indoor unit
1- Bastidor del panel frontal
2- Cadre du panneau avant
3- Panneau frontal
4- Filtre à air
5- Grille de flux d'air horizontale
6- Pale de flux d'air vertical
7- Capteur de température de la pièce
8- Panneau d'affichage
9- Récepteur de signaux infrarouges
10- Télécommande
11- Tuyau de drainage, tuyau de raccordement du réfrigérant
12- Câble de connexion
13- Soupape d'arrêt
Témoin de FONCTIONNEMENT :
Le témoin clignote une fois toutes les secondes après
avoir mis l'unité sous tension, et s'allume quand le clima-
tiseur est en fonctionnement.
Témoin TIMER : Ce témoin s'allume quand la fonction
TIMER (minuterie) est réglée sur ON (marche).
PRE-DEF. Témoin (Pour le modèle climatisation et chauf-
fage uniquement) : Le climatiseur commence le dégivrage
automatiquement si l'unité extérieure gèle en mode de
chauffage.
A ce stade, le témoin PRE.-DEF. s'allume.
Témoin AUTO : Ce témoin clignote quand le climatiseur
est en mode AUTO.
Témoin ECON : Ce témoin s'allume quand le climatiseur
est en mode économique.
Unité extérieure
Unité intérieure
Panneau d'affichage
12
11
10
9
4 5 6 7
8
3
2
1
Entrée d'air
Sortie
d'air
Entrée d'air
Sortie d'air
Récepteur de
signaux infrarouges
Récepteur de signaux infrarouges
TIMER OPERATION
PRE-DEF
OPERATION AUTO TIMER
ECON PRE-DEF
Remarque:
Toutes les images de ce manuel sont exposées à titre
explicatif uniquement. Elles peuvent différer légèrement
du climatiseur que vous avez acheté. La forme, elle, doit
être la même.
