ESPAÑOL
4
Nota: El panel de visualización de la unidad interior puede
tener uno de los siguientes aspectos:

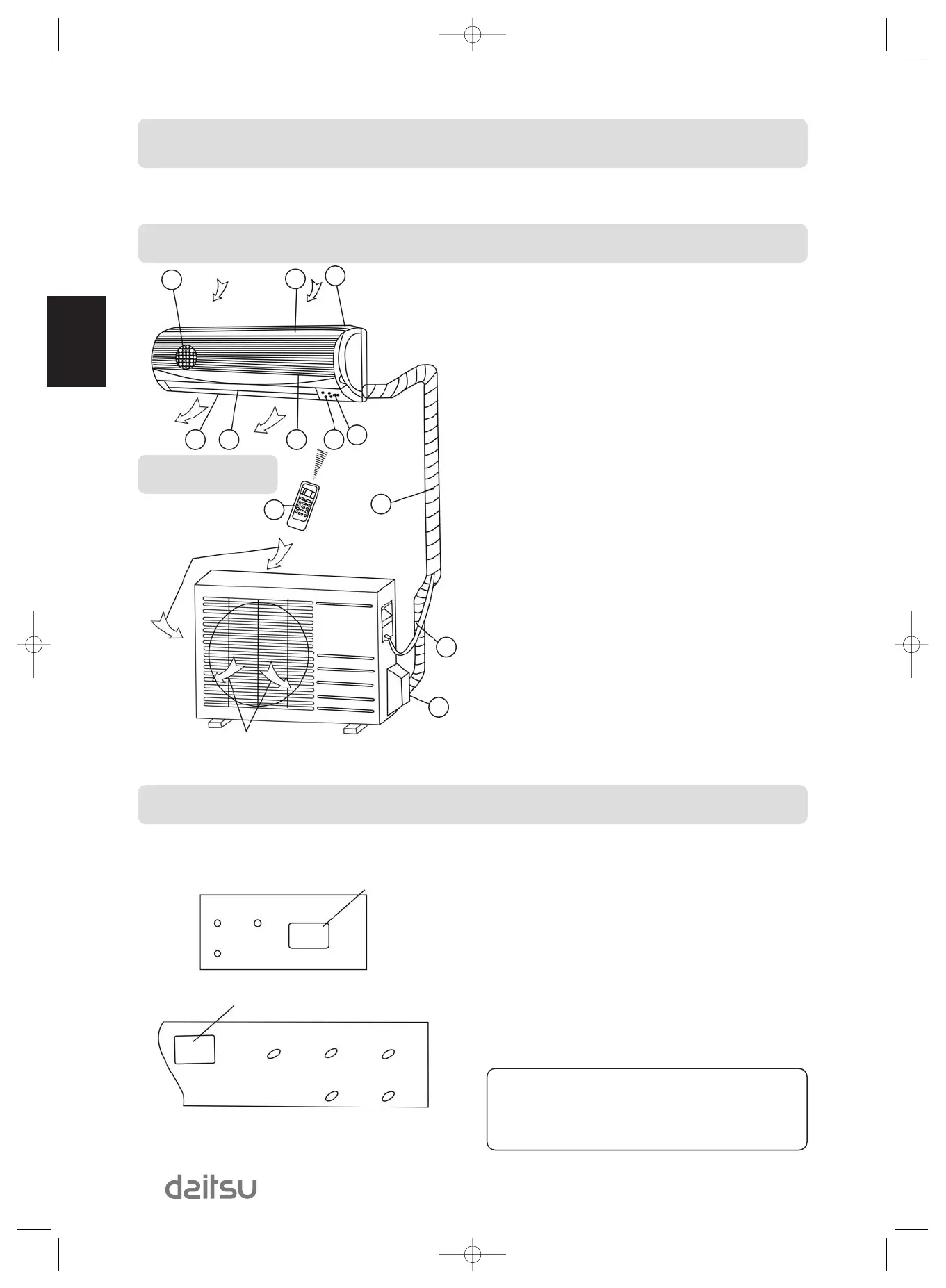

NOMBRE DE LAS PIEZAS
Indoor unit
1- Bastidor del panel frontal
2- Panel frontal
3- Filtro de aire
4- Rejilla de direccionamiento horizontal del flujo de aire
5- Rejilla vertical del flujo de aire
6- Sensor de temperatura ambiente
7- Panel de visualización
8- Receptor de señal de infrarrojos
9- Mando a distancia
10- Manguera de desagüe, tubo de conexión del refrigerante
11- Cable de conexión
12- Válvula de cierre
Indicador OPERATION:
El indicador parpadea una vez por segundo tras encender
la unidad y permanece iluminado cuando el aire acondi-
cionado está en funcionamiento.
Indicador TIMER: El indicador se ilumina cuando el tem-
porizador está activado.
Indicador PRE-DEF. (sólo para los modelos de refrigera-
ción y calefacción): El aire acondicionado activa automá-
ticamente el modo de desescarche si la unidad exterior se
hiela en modo calefacción.Entonces se ilumina el indica-
dor PRE-DEF.
Indicador AUTO: Este indicador parpadea cuando la uni-
dad de aire acondicionado funciona en modo automático.
ECON indicator:
Este indicador se ilumina cuando la unidad de aire acon-
dicionado funciona en modo económico.
Unidad exterior
Unidad interior
Panel de visualización
12
11
10
9
4 5 6 7
8
3
2
1
Entrada de aire
Salida de aire
Entrada de aire
Salida de aire
Receptor de señal
de infrarrojos
Receptor de señal de infrarrojos
TIMER OPERATION
PRE-DEF
OPERATION AUTO TIMER
ECON PRE-DEF
Nota:
Todas las imágenes que aparecen en este manual se
incluyen únicamente a modo explicativo. Pueden variar
un poco respecto la unidad que usted haya adquirido.
Prevalecerá la forma de su unidad.
