Dalbach HE01 - Der Richtige Einbauort

DE
Seite | 12

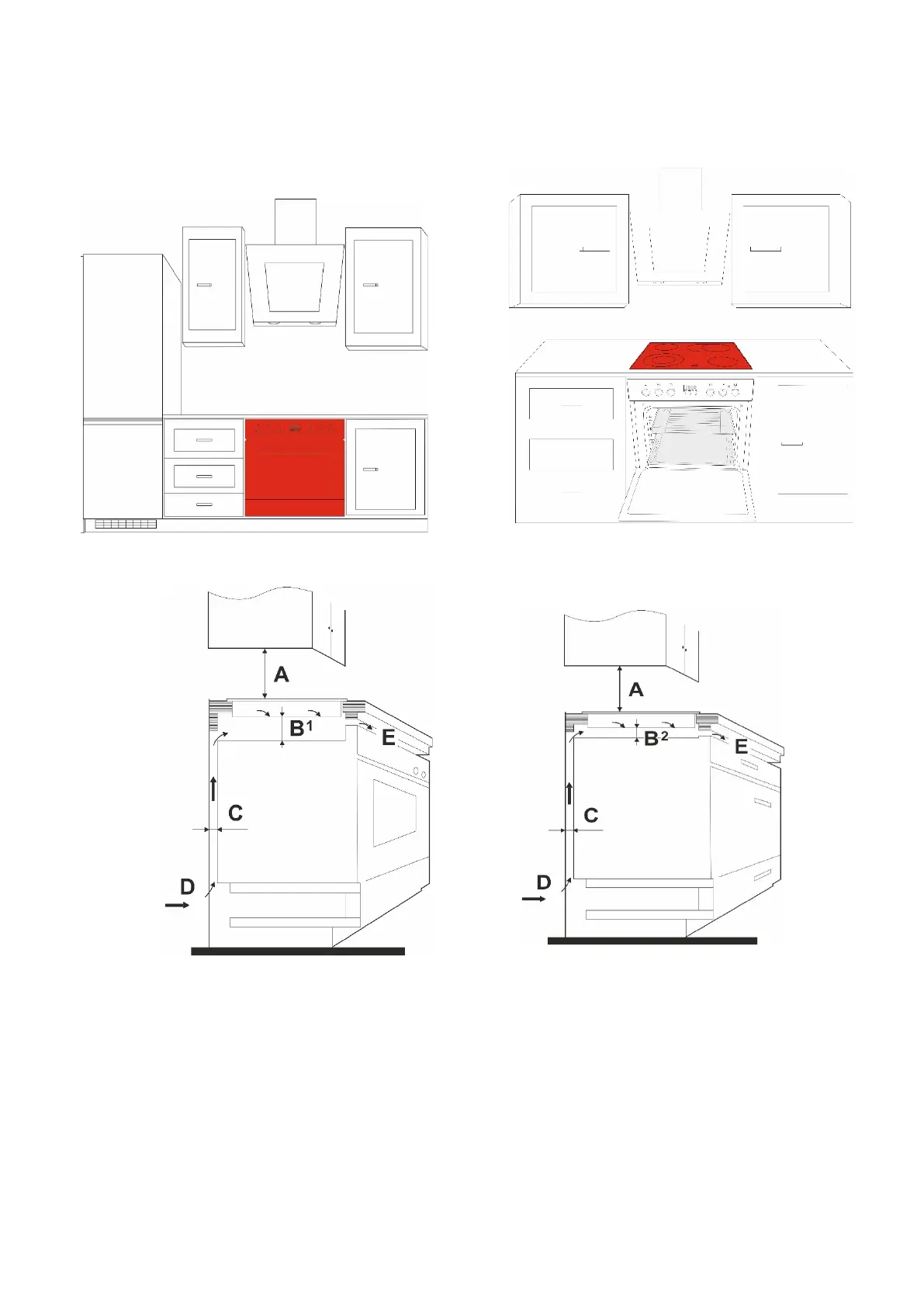

2.1 Der richtige Einbauort
Abbildung 1 Position Backofen
Abbildung 2 Position Glaskeramikkochfeld
A760mm_B1 50 mm /50 mm min
C 20mm min_
D Lufteinlass_
E Luftauslass mi
n 5mm
Abbildung 4 mit Wärmequelle
Abbildung 3 Ohne Wärmequelle
A760mm_B2 15 mm /50 mm min_
C 20mm min
D Lufteinlass
E Luftauslass
min 5mm
