DE
Seite | 17

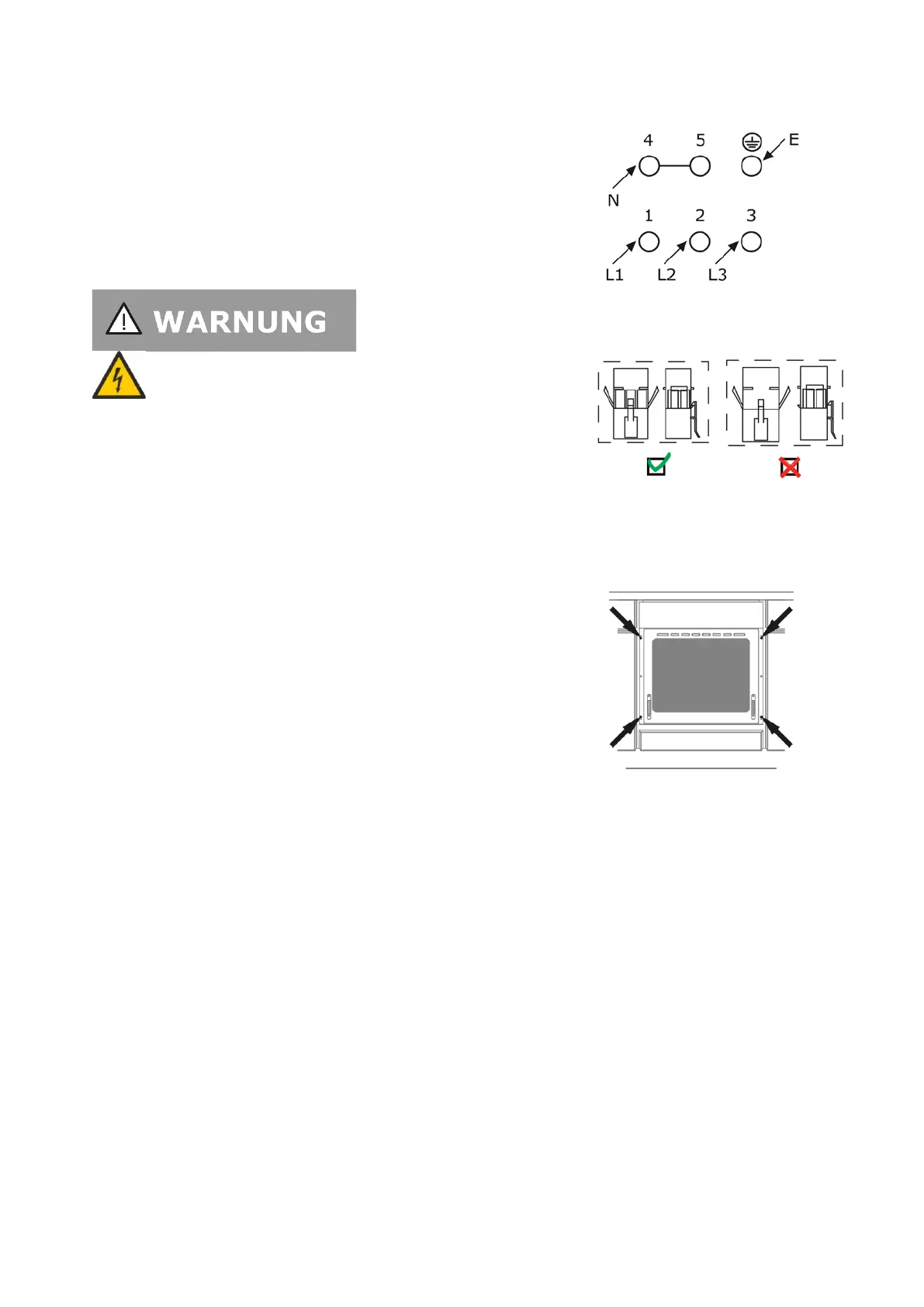

Empfehlung Anschluss 3 Phasen (N3)
• 380-415V Netz Dreiphasenanschluss mit Betriebsnull.
• -Brücke verbindet die Klemmen 4-5.
• -Phasenreihenfolge nach 1-2-3.
• -Neutralleiter auf 4 und 5.
2.4 Backofen einbauen
Backofen an das Stromnetz anschließen.
• Den Backofen ein Stück weit in den vorher angefertigten
Umbauschrank schieben und an das Kochfeld
anschließen.
• Die Stecker rot und weiß vom Kochfeld, entsprechen an
der Backofenoberkannte 1 rot und 3 weiß anschließen.
Siehe Abb. 8 Backofenoberkannte.
• Den Backofen vollständig in den Umbauschrank schieben.
Mit vier Schrauben an den auf der Skizze Abb.11
dargestellten Stellen in dieser Position sichern.
Endkontrolle
Alle Schalter des Herdes auf «0»stellen
• Die Sicherung für den Herdstromkreislauf wieder
einschalten.
• Die Uhr an den Timer einstellen (modellabhängig).
• Kochzonen und Backofen einschalten und die Funktion
prüfen.
TOD DURCH ELEKTRISCHEN
SCHLAG!
Die Sicherung für den Herdstromkreislauf
ausschalten bzw. herausdrehen.
Abbildung 10 3 Phasen N3
Korrekt falsch
Abbildung 12 Steckanschluss
Kochfeld zum Backofen
Abbildung 11 Backofen
