Dalla Corte EVO2 - Page 14

14

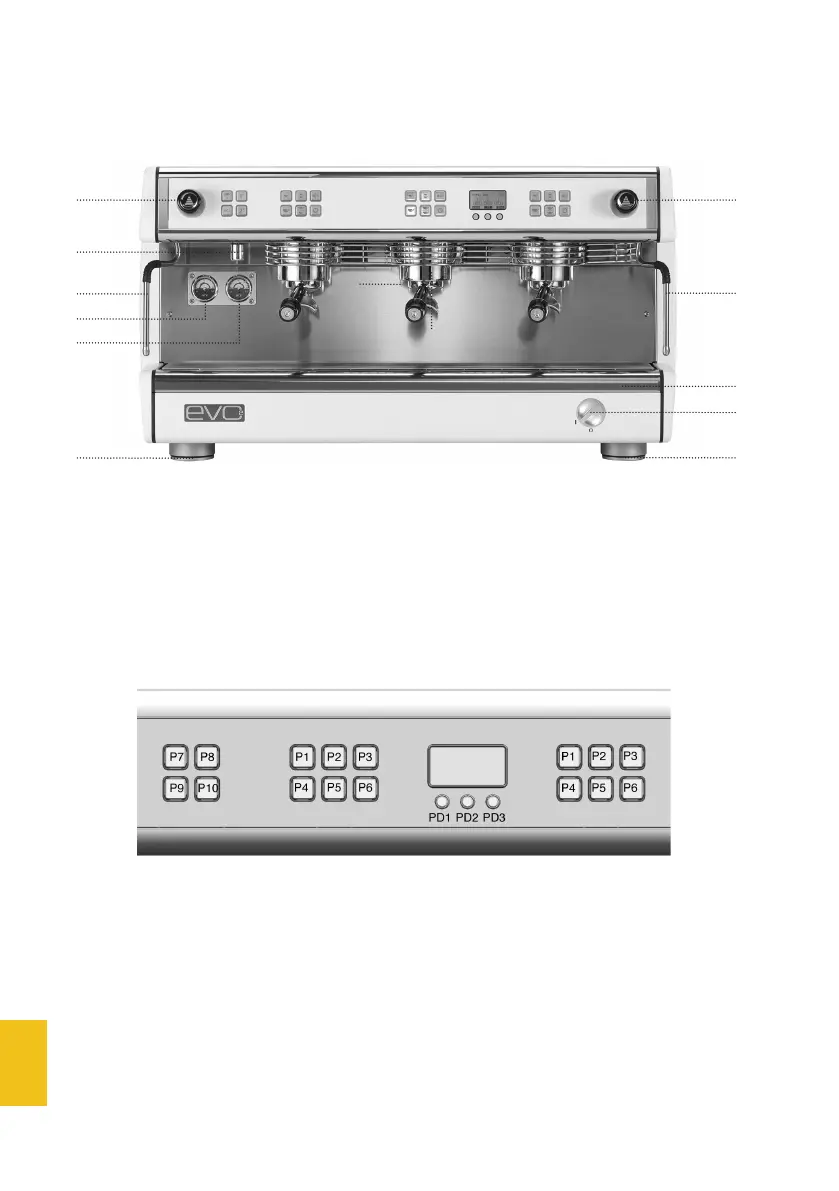

Descrizione della macchina
Fig. 2
Fig. 3
1
Interruttore generale
2
Piedini regolabili
3
Bacinella
4
Lancia vapore
5
Rubinetto vapore
P1 Pulsante caffè singolo corto
P2 Pulsante caffè doppio corto
P3 Pulsante erogazione
manuale caffè
P4 Pulsante caffè singolo lungo
P5 Pulsante caffè doppio lungo
P6 Pulsante accensione e
spegnimento del gruppo
PD1 Pulsante navigazione
PD2 Pulsante navigazione
PD3 Pulsante navigazione
P7 Pulsante interruttore
scaldatazze
P8 Pulsante dose 1 acqua calda
P9 Pulsante MCS
P10 Pulsante dose 2 acqua calda
55
6
4
7
8
2
4
2
1
3
9
10
6
Uscita acqua calda
7
Manometro caldaia
8
Manometro pompa
9
Gruppi erogatori
10
Portafiltri
