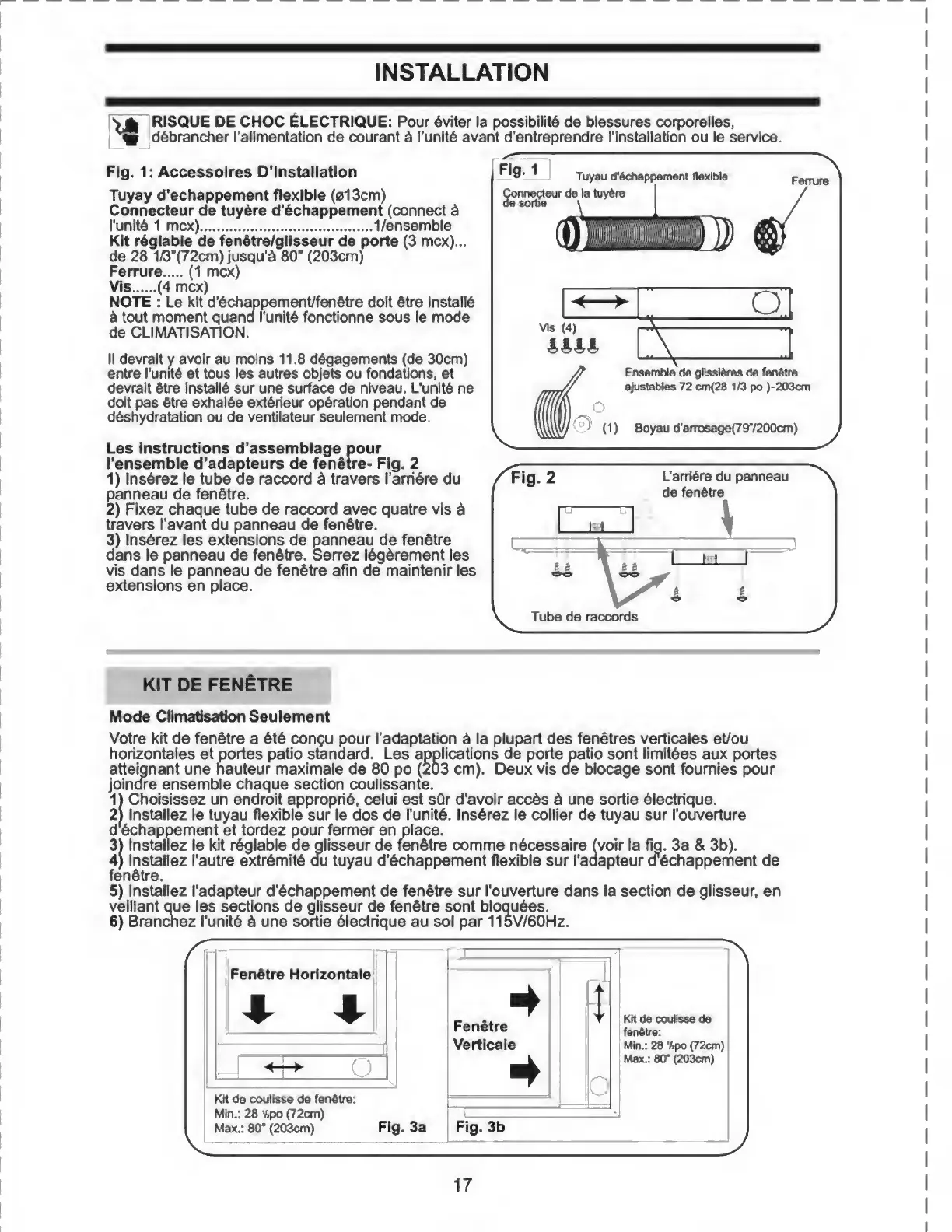

INSTALLATION
RISQUE
DE
CHOC
l=LECTRIQUE:
Pour
§viter
la
possibility
de
blessures
corporelles,
ddbrancher
I’alimentation
de
courant
a
I'unitb
avant
d'entreprendre
(’installation
ou
le
service.
Fig.
1:
Accessoires
D’lnstallatlon
Tuyay
d’echappement
flexible
(0l3cm)
Connecteur
de
tuyere
d'echappement
(connect
a
I’unity
1
mcx).1/ensemble
Kit
reglable
de
fendtre/glisseur
de
porte
(3
mcx)...
de
28
1/3’(72cm)
jusqu'a
80"
(203cm)
Ferrure
.(1
mcx)
Vis
.(4
mcx)
NOTE
:
Le
kit
d’ychappement/fenStre
doit
Stre
install
a
tout
moment
quana
('unite
fonctionne
sous
le
mode
de
CLIMATISATION.
II
devrait
y
avoir
au
moins
11.8
degagements
(de
30cm)
entre
I'unity
et
tous
les
autres
objets
ou
fondations.
et
devrait
6tre
install^
sur
une
surface
de
niveau.
L'unity
ne
doit
pas
6tre
exhalOe
extyrieur
operation
pendant
de
dOshydratation
ou
de
ventilateur
seulement
mode.
Les
instructions
d'assemblage
pour
I’ensemble
d’adapteurs
de
fenetre-
Fig.
2
1)
Inserez
le
tube
de
raccord
a
travers
I’arriere
du
panneau
de
fenetre.
2)
Fixez
chaque
tube
de
raccord
avec
quatre
vis
a
travers
I'avant
du
panneau
de
fenetre.
3)
Insdrez
les
extensions
de
panneau
de
fenytre
dans
le
panneau
de
fenytre.
Serrez
lygdrement
les
vis
dans
le
panneau
de
fenytre
afin
de
maintenir
les
extensions
en
place.
Fig.
1
Tuyau
tfdctiappoment
flexible
Connecteur
de
la
tuyere
de
sortie
\
KIT
DE
FENETRE
Mode
Climatisabon
Seulement
Votre
kit
de
fenetre
a
£t6
con?u
pour
I’adaptation
a
la
plupart
des
fenetres
verticales
et/ou
horizontales
et
portes
patio
standard.
Les
applications
de
porte
patio
sont
Iimit6es
aux
portes
atteignant
une
hauteur
maximale
de
80
po
(203
cm).
Deux
vis
ae
blocage
sont
foumies
pour
joinare
ensemble
chaque
section
coulissante.
1)
Choisissez
un
endroit
appropriy,
celui
est
sQr
d'avoir
accys
y
une
sortie
yiectrique.
2)
Installez
le
tuyau
flexible
sur
le
dos
de
I'unity.
Insyrez
le
collier
de
tuyau
sur
I'ouverture
d'ychappement
et
tordez
pour
fermer
en
place.
3)
Installez
le
kit
ryglable
de
glisseur
de
fenytre
comme
necessaire
(voir
la
fig.
3a
&
3b).
4)
Installez
I’autre
extrymity
du
tuyau
d'ychappement
flexible
sur
I’adapteur
cfychappement
de
fenytre.
5)
Installez
I'adapteur
d'ychappement
de
fenetre
sur
I'ouverture
dans
la
section
de
glisseur,
en
veillant
que
les
sections
de
glisseur
de
fenytre
sont
bloquyes.
6)
Brancnez
I’unity
a
une
sortie
yiectrique
au
sol
par
115V/60Hz.
Fenetre
Horizontal
*
*
Kit
de
coulisse
de
fendtre:
Min.:
28
v,po
(72cm)
Max.:
80"
(203cm)
Fig.
3a
Fenetre
Verticale
4
9
4
t
Fig.
3b
Kit
de
coulisse
de
fenfttre:
Min.:
28
7>po
(72cm)
Max.:
80*
(203cm)
17
