Üzemen kívül helyezés
1. Lassan zárja az elzáró szerelvényeket ①
az előremenő ágban!
2. Lassan zárja az elzáró szerelvényeket ②
a visszatérő ágban!
A kívánt érték beállítása
Térfogatáram-beállítás ⓫
A térfogatáram a kombinált szelep
löketének korlátozásával állítható be ①②.
Két beállítási lehetőség van:
1. beállítás diagramm szerint,
2. Beállítás hőmennyiségmérő
segítségével.
Előfeltételek ⓬
(min. nyomásesés a szelepen)
A maximális térfogatáram elérése
érdekében a nyomásesés a
szabályzószelepen (Δp
v
1) legalább
Δp
min
= 0,5 bar legyen! Δp
min
= 0,5 bar
Beállítás diagram szerint ⓭
A rendszernek nem kell üzemben lenni a
beállítás ideje alatt!
1. Az állítható átfolyás korlátozó ③ ④
elakadásig történő elforgatásával zárja
el a szabályozó szelepet 1:
- a PN 16 szabályozó esetébe jobbra (az
óramutató járásával azonos irányban) ⑤
- a PN 25 szabályozó esetében jobbra
(az óramutató járásával azonos
irányban) ⑥, vagy balra (az óramutató
járásával ellentétes irányban) ⑦.

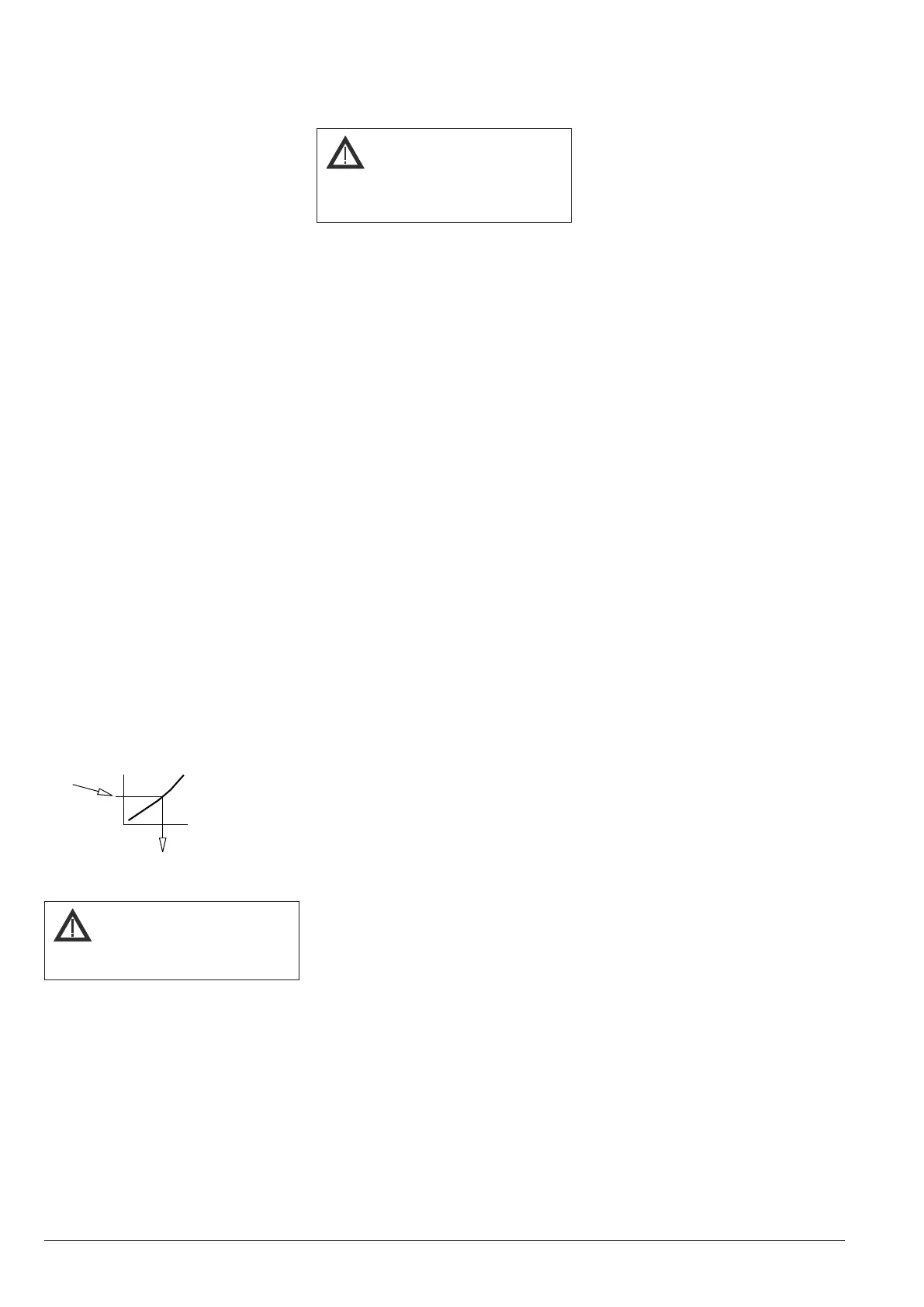

2. Válassza ki a szükséges görbét a
diagramból (⓯⓰).
No
Szükséges
térfogatáram-érték
A fojtó elem szükséges
fordulatai kifelé
A PN 16 szabályozóknál 1 = 120 °
A PN 25 szabályozóknál 1 = 360 °
3. Nyissa ki a szabályozószelepet ② az
állítható átfolyás korlátozó ⑧ ⑨
meghatározott számú fordulatával:
• a PN 16 szabályozó esetébe balra (az
óramutató járásával ellentétesen) ⑩
• a PN 25 szabályozó esetében balra (az
óramutató járásával ellentétesen) ⑪,
vagy jobbra (az óramutató járásával
azonos irányban) ⑫.
4. Ha a szelep löketének beállítása
megtörtént, folytassa a munkát a 2.
lépéssel. Beállítás a hőmennyiségmérővel.
A beállítás ellenőrizhető a
hőmennyiségmérővel, a következő
szakaszban leírtak szerint.
Térfogatáram beállító diagramok
PN 16 ⓯
* löket (stroke)
** térfogatáram (flow)
*** fordulat (revolutions)
Térfogatáram beállító diagramok
PN 25 ⓰
* löket (stroke)
** térfogatáram (flow)
*** fordulat (revolutions)
**** Menetes (Thread)
***** Peremes (Flange)
Beállítás hőmennyiségmérő
segítségével
Előkészületek
A beállításnak az AMV(E) motor leszerelése
mellett kell történnie. Ha a motor fel van
szerelve, oldjuk szét a tengely kapcsolatát.
A rendszernek üzemben kell lennie.
Minden záróelemnek és megkerülőnek
teljesen nyitva kell lennie.
1. Figyeljük a hőmennyiségmérő
kijelzőjét. ⓭
A PN 16 szabályozó esetében:
- balra (az óramutató járásával
ellentétesen) forgatva ② növelje a
térfogatáramot
- jobbra (az óramutató járása szerint)
forgatva ⑤ csökkentse a
térfogatáramot
A PN 25 szabályozó esetében:
- balra (az óramutató járásával
ellentétesen) forgatva ⑪, vagy jobbra
(az óramutató járása szerint) ⑫ a
térfogatáram növekszik
- jobbra (az óramutató járása szerint)
forgatva ⑥, vagy balra (az óramutató
járásával ellentételesen) ⑦ a
térfogatáram csökken
A beállítás elvégzése után fejezzük be a
szerelést a következő leírás szerint ⓮ :
2. Ha még nincs felszerelve a
szelepmozgató motor ①, szereljük fel a
korábbi fejezetben leírtak szerint.
3. Rövid időre fojtsuk le a szelepet, majd
nyissuk újra ki (természetesen az
elektromos szelepmozgatóval).
4. Ellenőrizzük még egyszer a
térfogatáramot.
A beállítás ezzel befejeződött.
5. A beállító csavart ②③ plombálni lehet.
A hőmérséklet szabályozó beállítása
(csak az AVQMT szelepek esetében)
Nézze meg az AVT termosztátos
szelepmozgató, illetve az STM biztonsági
hőmérséklet-figyelő (szelepmozgató)
használati utasítását.
