Danfoss ICAD 600A Installation Guide

© Danfoss | DCS (ms) | 2020.01
2 | AN19798642980802-000701

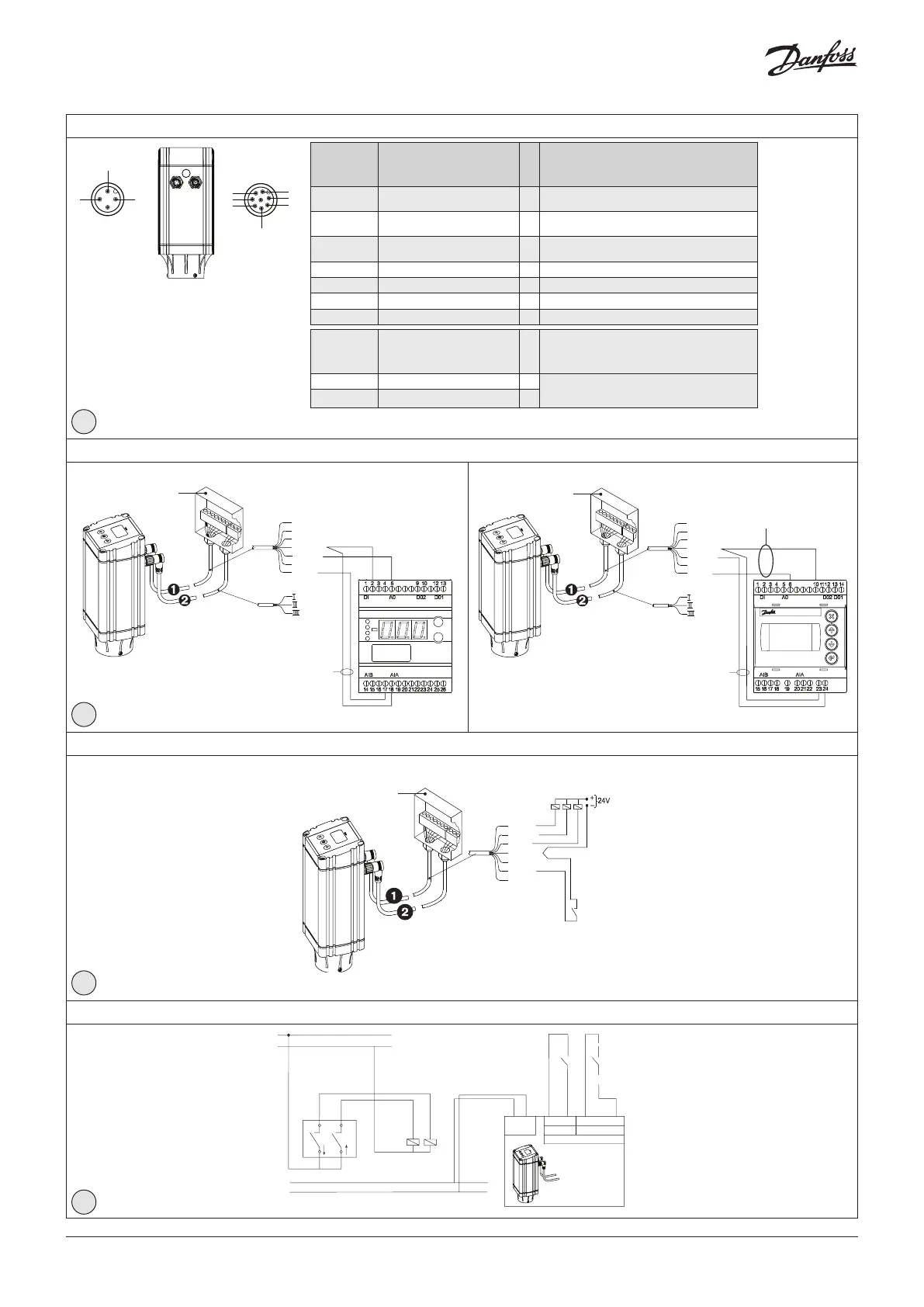

ICAD 600A / ICAD 600ATS / ICAD 1200A
III
I
II
C
D
E
B
A
G
F
Reference
Bezeichnung
Référence
Referencia
Color
Farbe
Couleur
Color
Description
Beschreibung
du marché
Descripción
A Black / Schwarz / noir / Negro –
Common Alarm/Sammelalarm /
Alarme commune/Alarma común
B Brown / Braun / Marron / Marrón –
Valve fully open/Ventil voll geöffnet/Vanne totalement
ouverte/Válvula completamente abierta
C Red / Rot / rouge / Rojo –
Valve fully closed/Ventil voll geschlossen/Vanne
totalement fermée/Válvula completamente cerrada
D Orange / Orange / orange / Naranja – GND ground/Masse/Masse GND/GND
E Yellow / Gelb / Jaune / Amarillo + 0/4 – 20 mA Input/Eingang/Entrée/Entrada
F Green / Grün / Vert / Verde + 0/2 – 10 V Input/Eingang/Entrée/Entrada
G Blue / Blau / Bleu / Azul + 0/4 – 20 mA Output/Ausgang/Sortie/Salida
I Black / Schwarz / noir / Negro +
Fail safe supply - Battery/UPS* 19 V DC /
Eigensichere Stromversorgung – Batterie/USV* 19 V DC
Alimentation de sécurité - Batterie/onduleur* 19 V CC
Alimentación de seguridad (batería/SAI*, 19 V CC)
II White / Weiß / Blanc / Blanco + Supply voltage 24 V DC/Versorgungsspannung 24 V DC
Tension d’alimentation 24 V CC
Tensión de alimentación, 24 V CC
III Brown / Braun / Marron / Marrón –
}
}
*Uninterruptible Power Supply / Unterbrechungsfreie Stromversorgung /
Alimentation sans interruption / Fuente de alimentación ininterrumpida
4 pin male connector
4-Pin-Stecker
connecteur mâle
à 4 broches
Conector macho
de 4 terminales
8 pin male connector
8-Pin-Stecker
connecteur mâle
à 8 broches
Conector macho
de 8 terminales
ICAD 600A/1200A - Analog I/O for modulating control/Analoger E/A für die modulierende Regelung/E/S analogique pour régulation modulante/E/S analógica para control modulante
ICAD 600A/600A-TS/1200A - Digital I/O for ON/OFF valve operation / Digitaler E/A für EIN/AUS-Ventilbetrieb /E/S numérique pour marche/arrêt de la vanne /E/S digital para control de válvula ON/OFF
External
voltage
24 V DC
(+)
(–)
K
1
K
2
K
1
K
2
II III
Supply
D F G E
DI1
DI2
Control
ICAD
Danfoss M27H0163_1
A (Black)
B (Brown)
C (Red)
D (Orange)
E (Yellow)
F (Green)
G (Blue)
(Black)
(White)
(Brown)
EKE 34
7
A (Black)
B (Brown)
C (Red)
D (Orange)
E (Yellow)
F (Green)
G (Blue)
(Black)
(White)
(Brown)
EKC 347
EK
C 315A
EKC 361

Control cable / Regelkabel /
Câble de commande /
Cable de control

Supply cable / Versorgungskabel /
Câble d’alimentation / Cable de
alimentación
Only possible with EKE 347
Nur mit EKE 347 möglich.
Possible uniquement avec l’EKE 347
Sólo posible con EKE 347
Terminal box
Klemmkasten
Boîtier
Caja terminal
Neutral zone/3 points control/Neutralzone/3-Punkt-Regelung/Zone neutre/régulation 3 points/Zona neutra/control de 3 puntos
Terminal box
Klemmkasten
Boîtier
Caja terminal
Only possible with EKC 347
Nur mit EKE 347 möglich.
Possible uniquement avec l’EKE 347
Sólo posible con EKE 347
Only possible with EKE 347
Nur mit EKE 347 möglich.
Possible uniquement avec l’EKE 347
Sólo posible con EKE 347
6
7
8
9
A (Black)
B (Brown)
C (Red)
D (Orange)
E (Yellow)
F (Green)
G (Blue)
DC
Auxiliary relays/Hilfsrelais/
Relais auxiliaires/Relés auxiliares
Digital output
Digitaler Ausgang
Sortie numérique
Salida digital
Analog in/output
Analoger Ein-/Ausgang
Entrée/sortie analogique
Entrada/salida analógica

Control cable / Regelkabel /
Câble de commande /
Cable de control

Supply cable / Versorgungskabel /
Câble d’alimentation / Cable de
alimentación
Terminal box
Klemmkasten
Boîtier
Caja terminal

Control cable / Regelkabel /
Câble de commande /
Cable de control

Supply cable / Versorgungskabel /
Câble d’alimentation / Cable de
alimentación
